面对物联网相关课程缺少设备或者设备难管理的问题，我们设计了一套物联网虚拟仿真系统，系统集成了多种虚拟传感器和网关设备，无需实体硬件即可模拟真实物联网环境。系统支持HTTP、modbusRTU、modbusTCP、MQTT、websocket等通信协议对接，因此支持app开发、微信小程序、web前端开发、云平台开发等。用户可开展各类物联网场景实验，不仅节约成本，还提供安全保障，实验效率和教学质量。

虚拟仿真系统实验准备

接线组成系统

拉入温湿度传感器，光照度传感器，PM2.5传感器，风扇，灯泡，LED屏，窗帘和网关，并接好线。

学员们在仿真软件中搭建系统，通过虚拟教学熟练监测系统的连线，为后续硬件组装奠定基础。

系统的主要设备及连线图介绍物联网仿真系统可以帮助我们模拟和测试智能家居系统，以便在实际部署之前进行验证和优化。

网关：在物联网仿真系统中，网关是核心，负责模拟连接和管理所有智能设备。网关通过仿真网络模块模拟与其他设备的通信。

传感器设备：传感器设备如门窗传感器、烟雾传感器等通过仿真网络模块连接到网关，可以模拟环境变化的检测和触发智能家居场景的功能。

执行器：智能家居系统中的设备，通过仿真网络模块与中控设备连接，可以模拟远程控制和添加策略（传感器触发，自动开启）的功能。

在物联网仿真系统中，连线图可以通过虚拟线路清晰展示各个智能设备之间的连接方式，以及设备与设备之间的连接关系。可以帮助用户理解智能家居系统的仿真架构和设备之间的通信流程

虚拟仿真系统MQTT测试

登录物联网虚拟仿真客户端

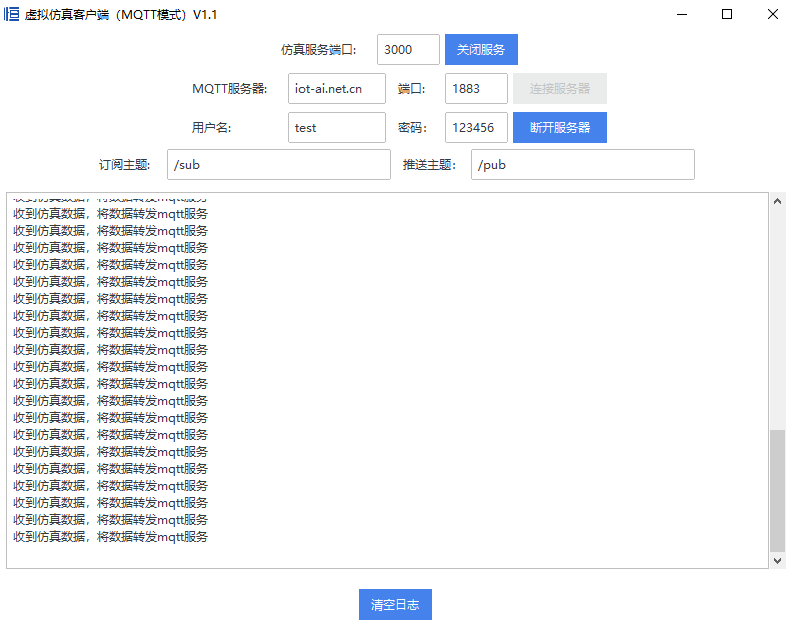

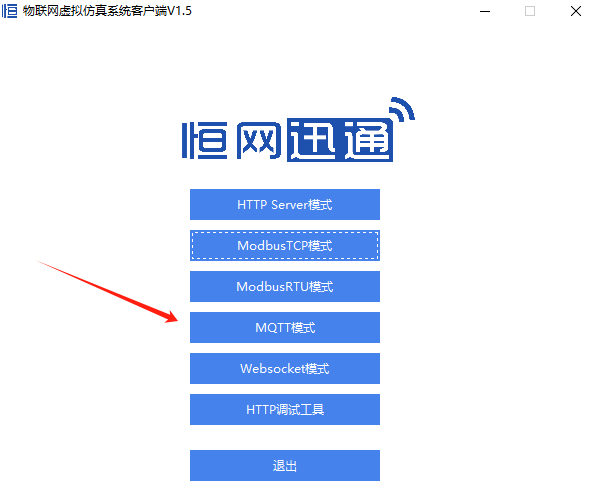

开启MQTT模式

打开模拟实验后，连接虚拟仿真系统的服务器和用户名密码，主题自拟。

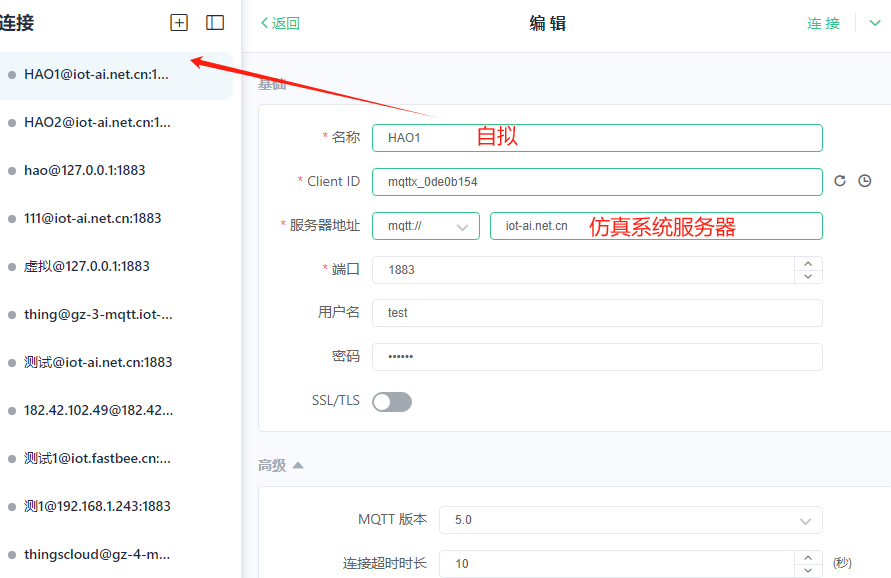

打开MQTTX进行测试，新建连接

添加订阅，推送主题和订阅主题

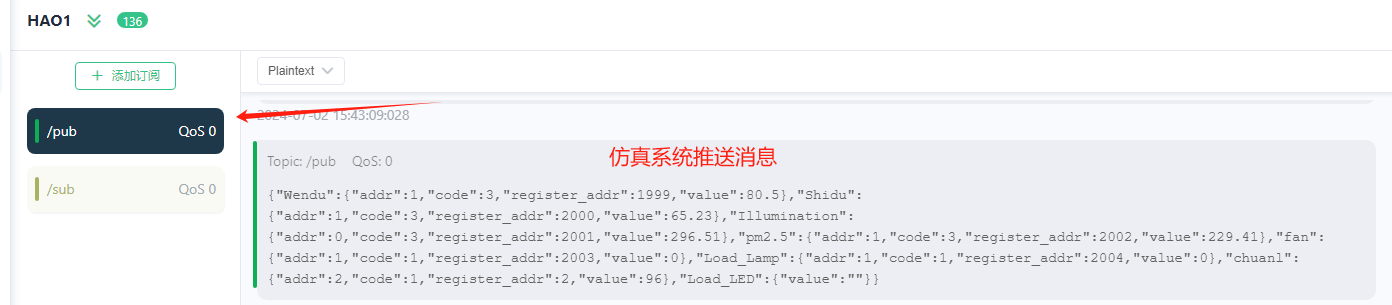

查看订阅消息

上发消息至云平台实现控制（此时控制灯泡亮起）

微信小程序开发

打开微信小程序开发工具，创建项目并导入MQTT库。

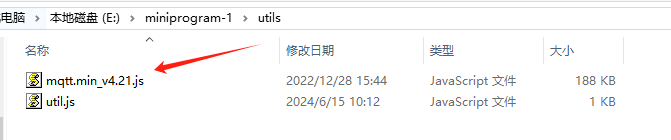

• 创建好项目后，找到创建项目的目录，进入utils文件将MQTT库导入。

导入成功MQTT库后，即可开始做虚拟仿真系统基于MQTT实现的微信小程序对接

创建三件套

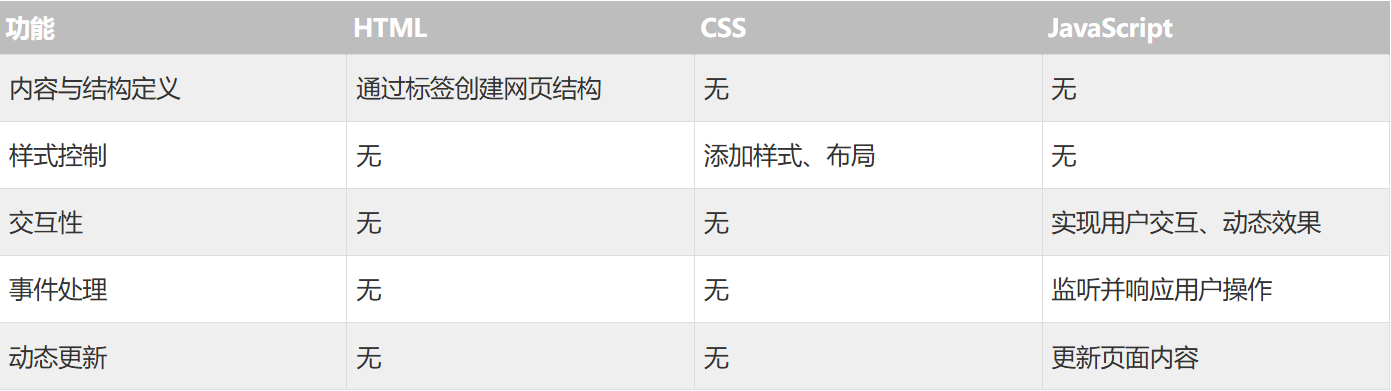

• 创建前端三件套（JS,WXSS或CSS,WXML或HTML）文件

• 代码介绍，设计页面布局

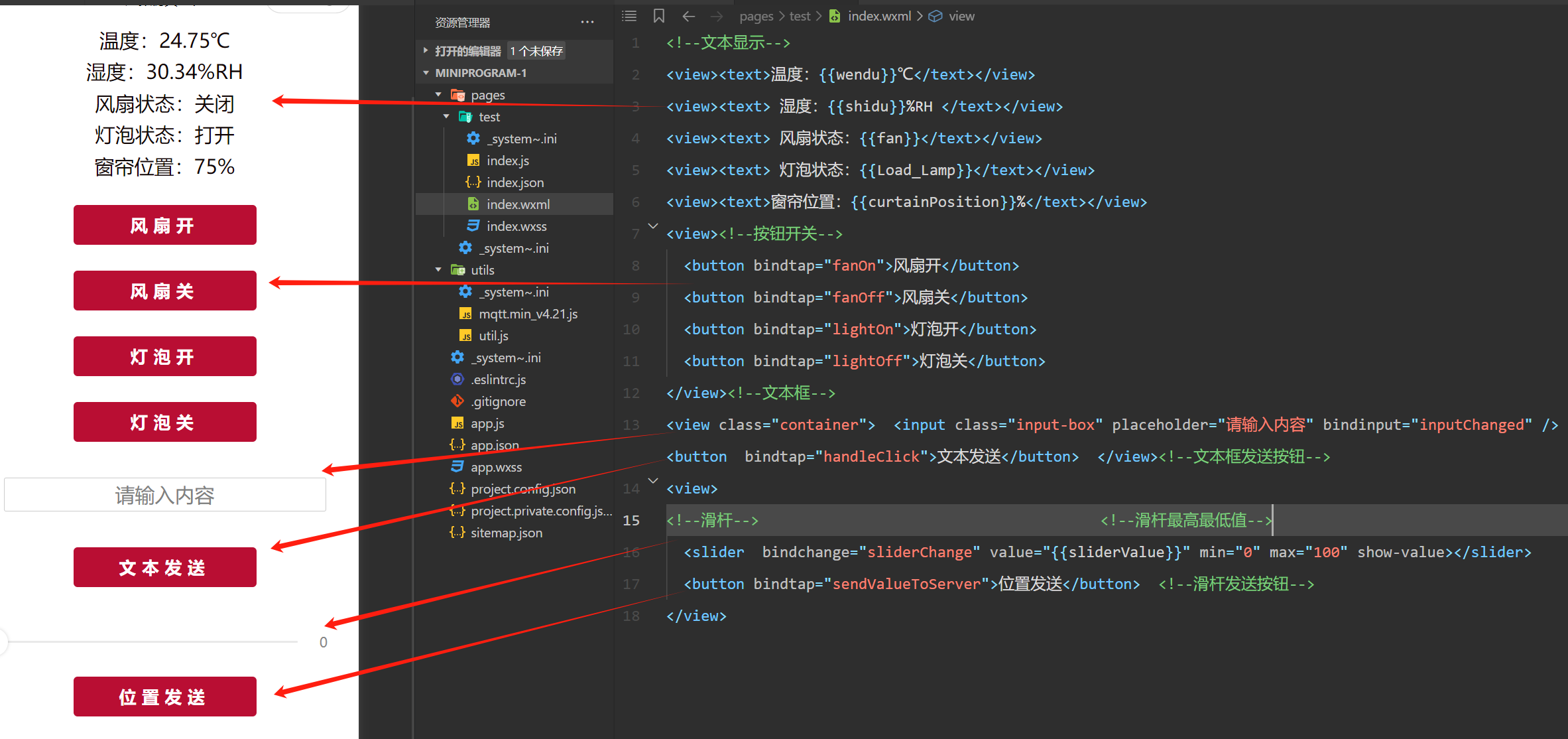

  wxml创建组件组件，以及设计组件结构

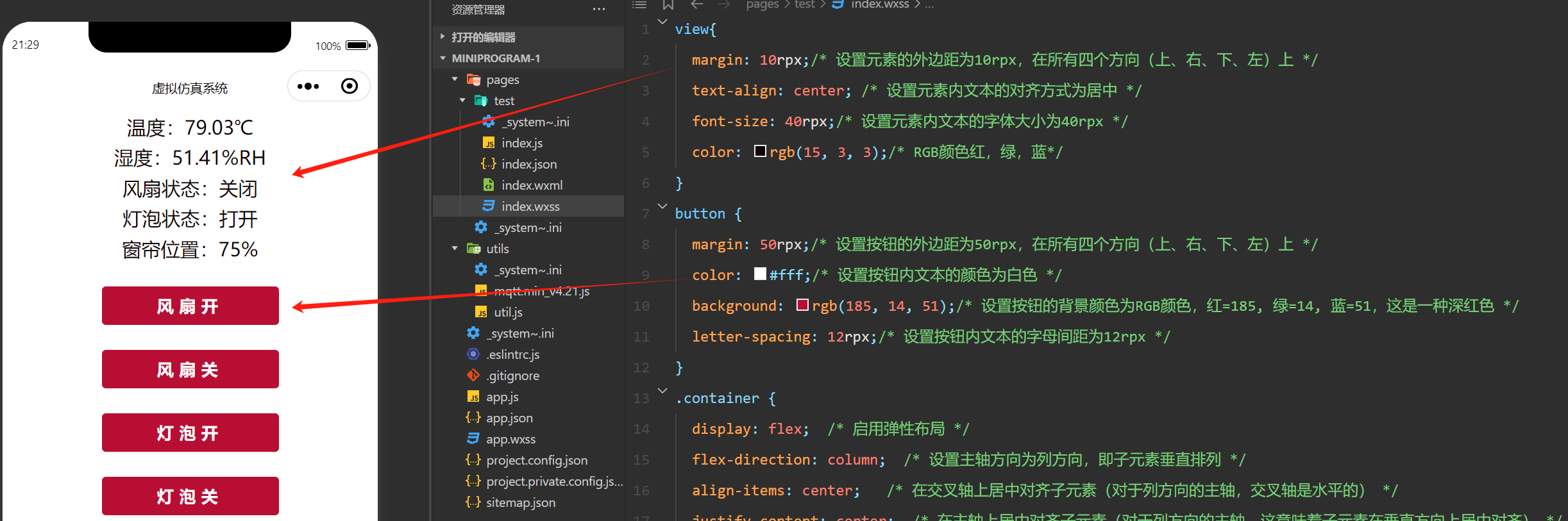

wxss进行布局调整外观文本和按钮可以自由调整

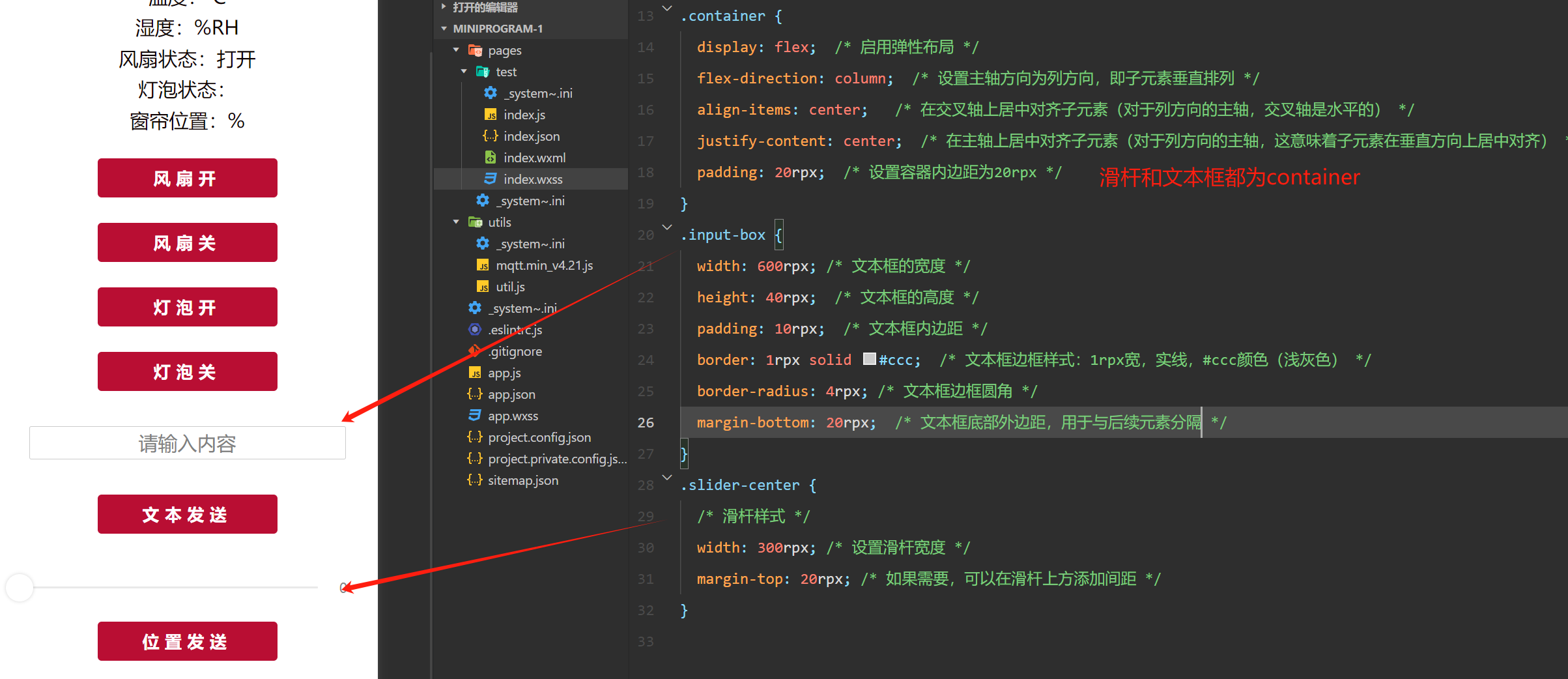

wxss进行布局调整外观文本框和滑杆都为容器，设定为居中

js进行MQTT通信，订阅和发送主题

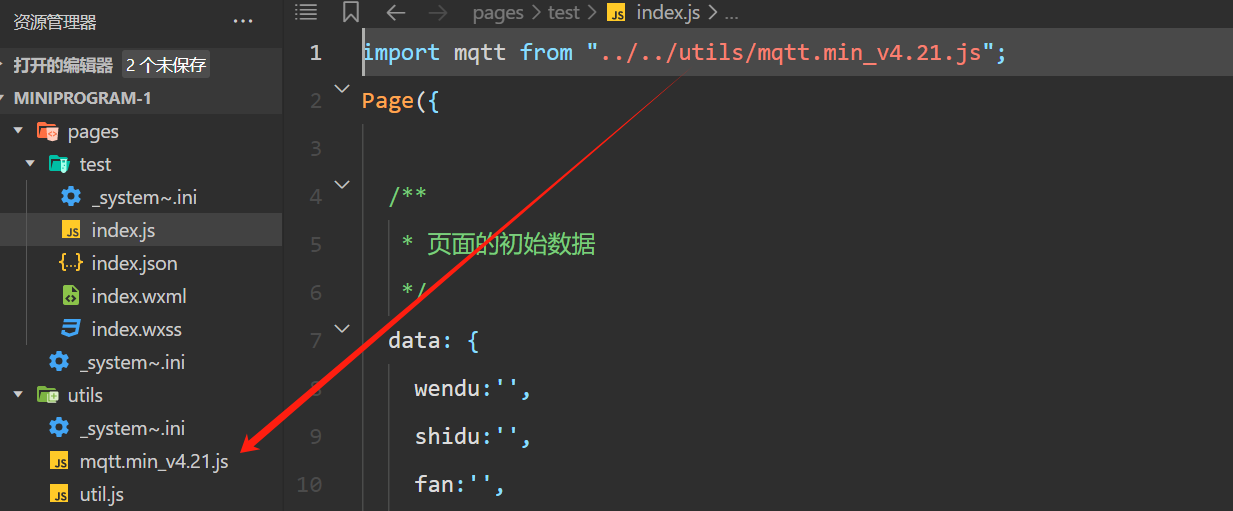

第一步：调用MQTT库

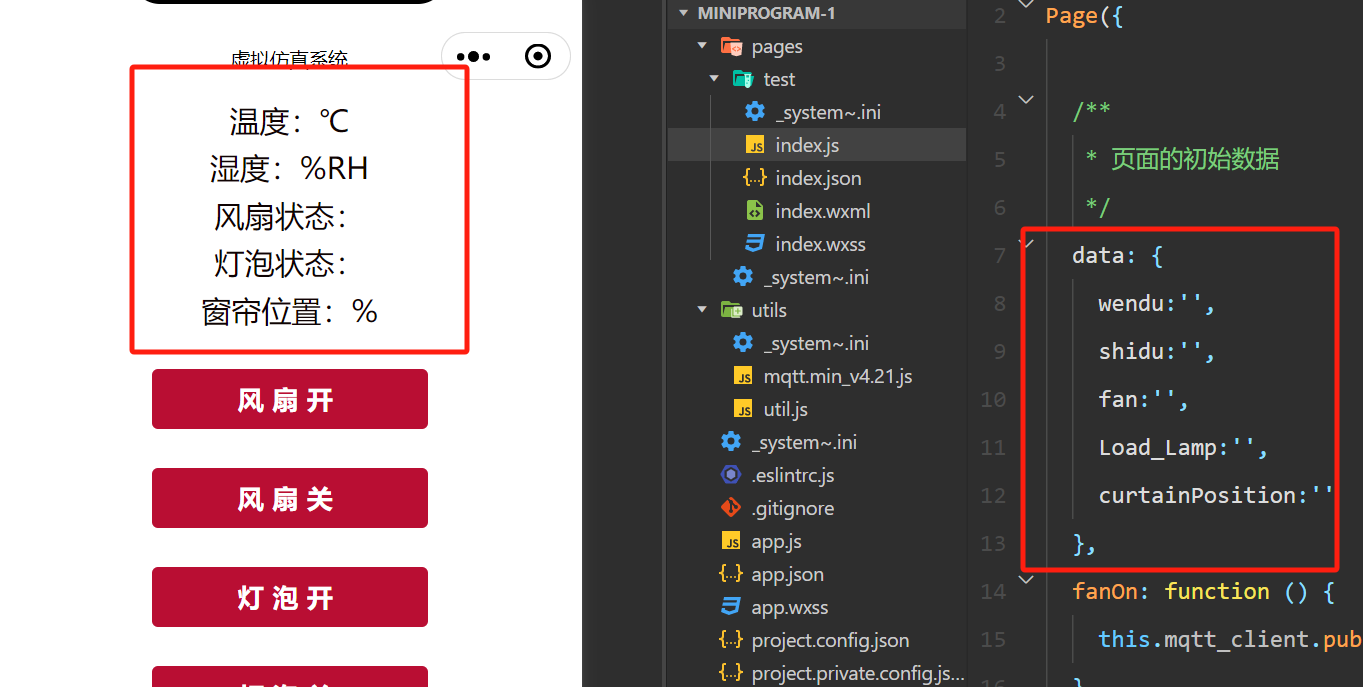

第二步：初始化页面的值

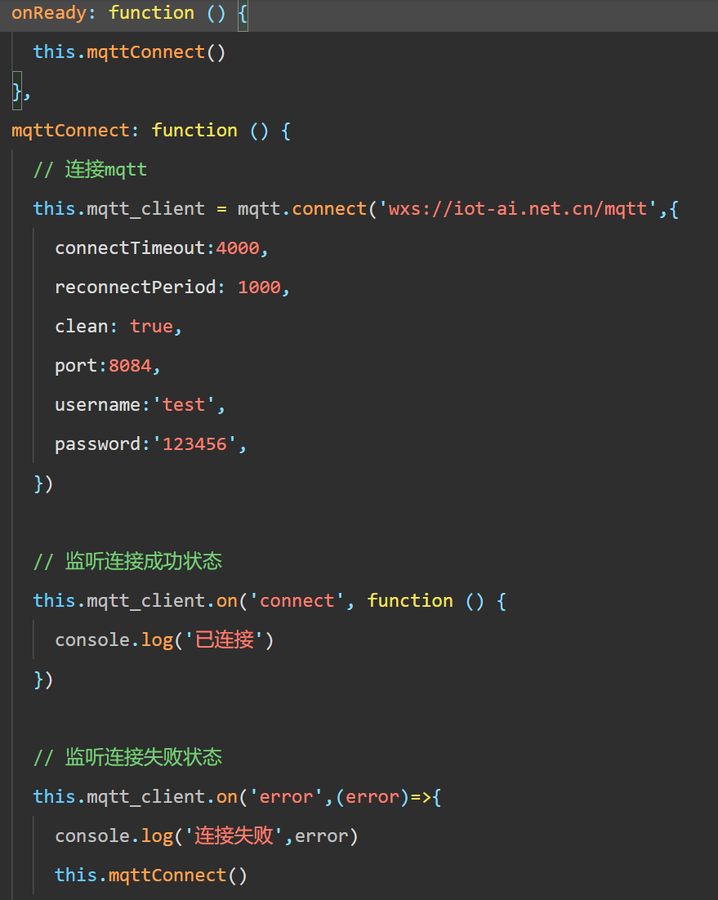

第三步：连接MQTT

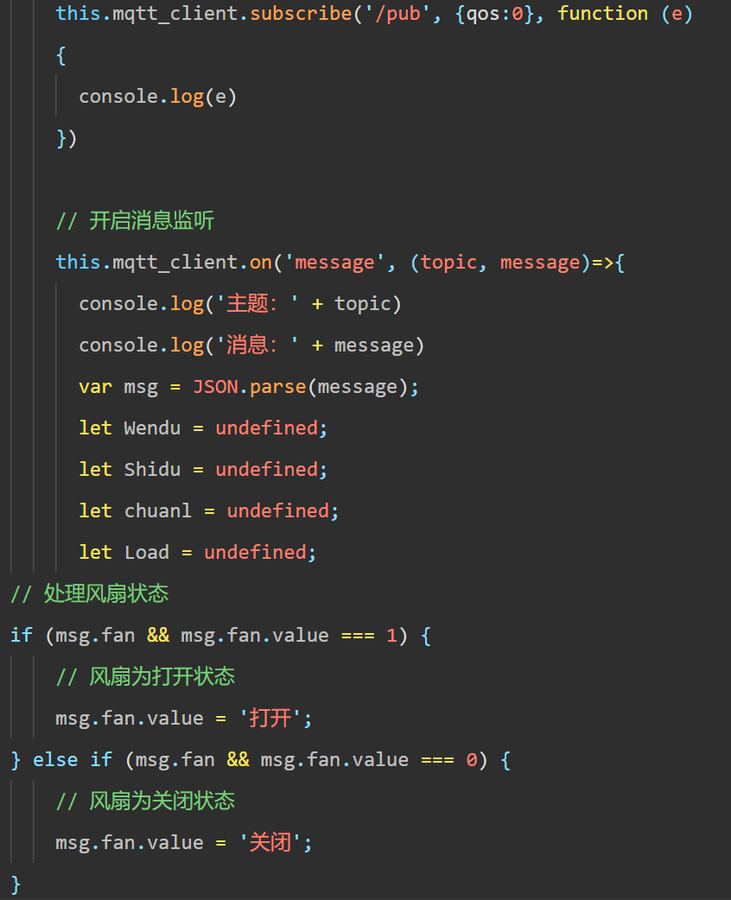

第四步：订阅虚拟仿真推送主题，并打印出来

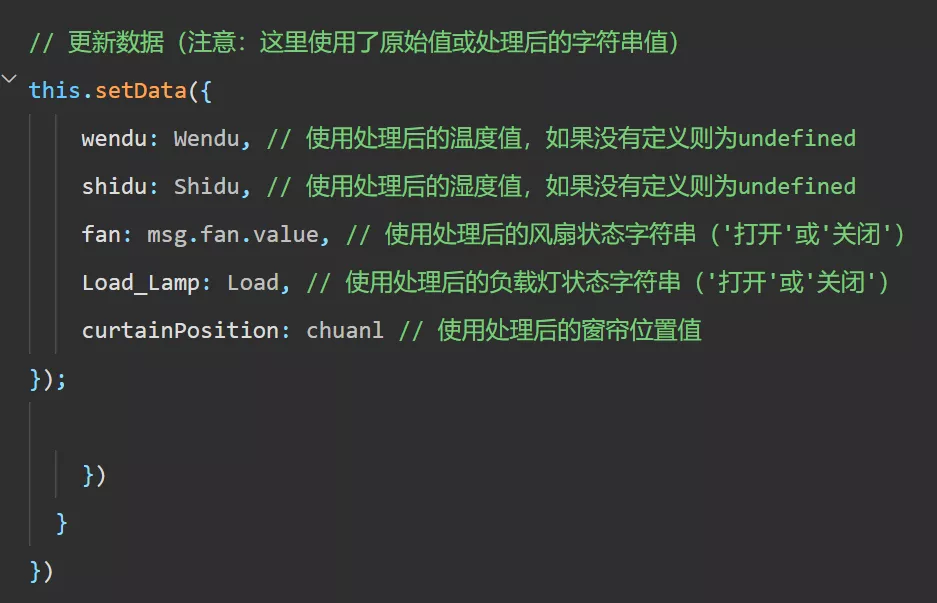

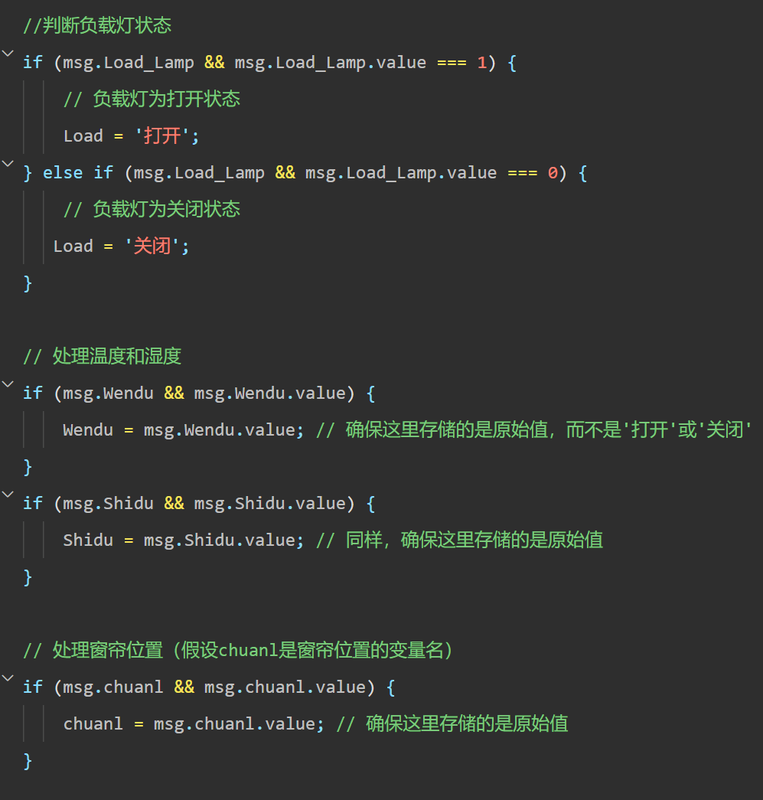

第五步：解析JSON数值，并打印出来

第六步：编译后，数值从调试器中打印出来

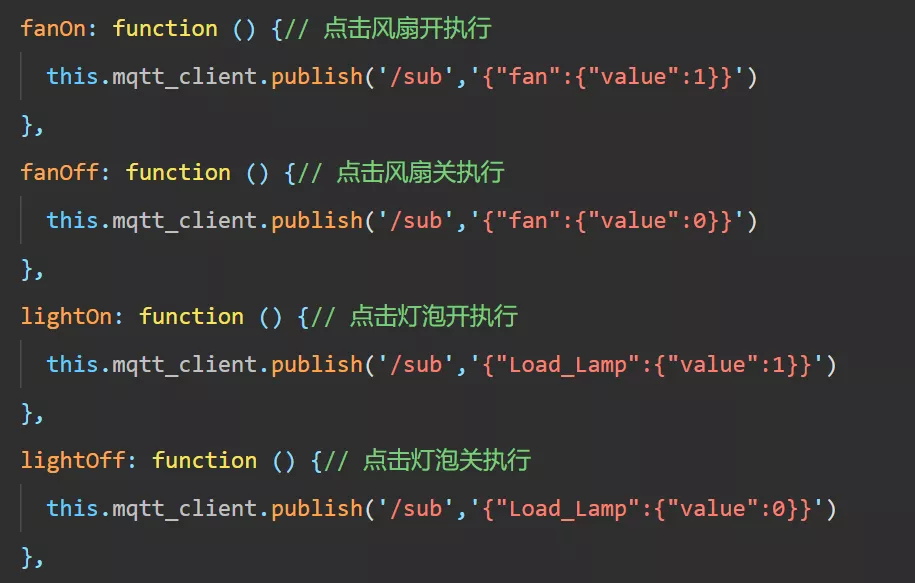

第七步：风扇，灯泡实现控制

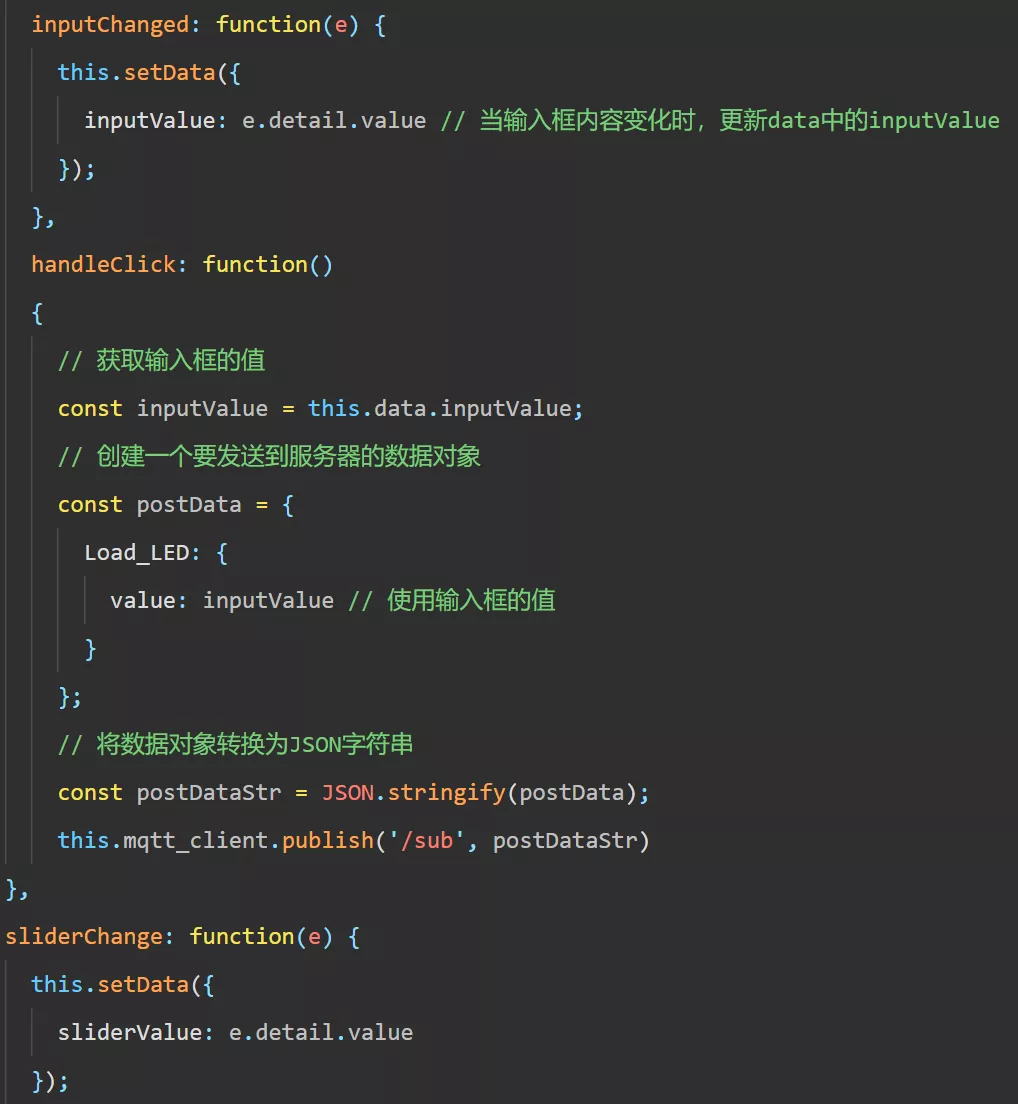

第八步：实现LED屏文本输出

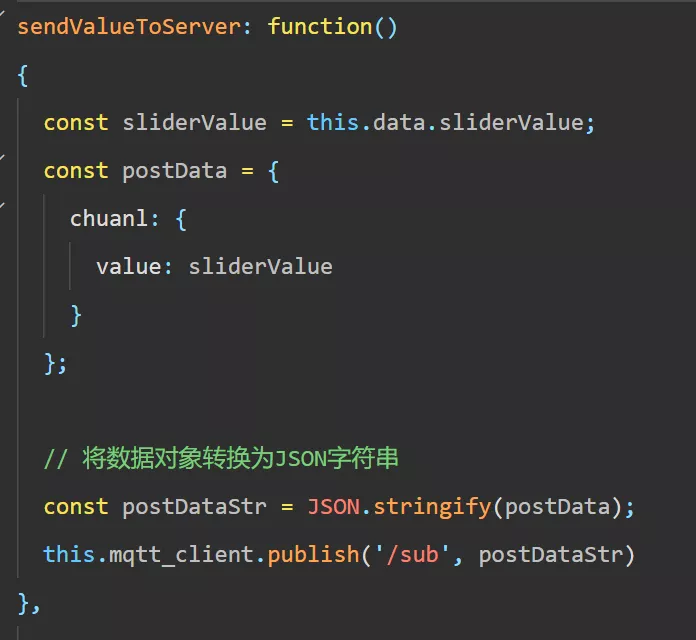

窗帘控制（滑动条）

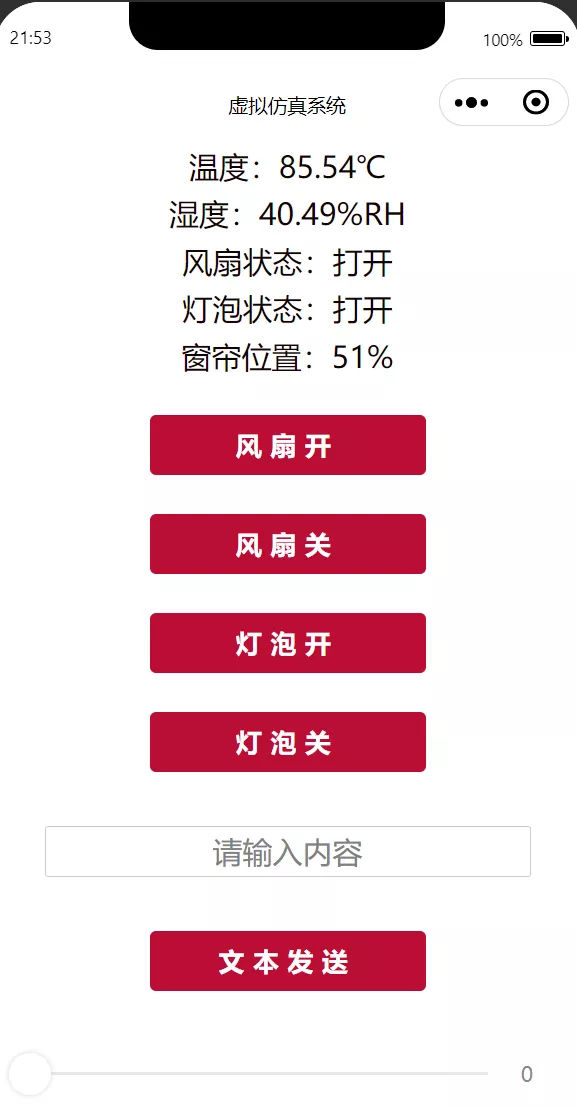

最终展示
