设备介绍

这一次我们介绍的是来自网迅通公司的网迅通GW56网关，本次案例利用GW56网关将数据通过TCP接入迅通云平台，在很多用户的物联网项目中运行非常稳定。

网迅通GW56网关在数据处理能力、实时性、安全性、离线工作能力、网络流量优化、低功耗、架构简化和易于部署等方面都具有显著的优势，支持MQTT，Modbus，TCP等通信协议，为物联网应用提供了强有力的支持。

我们以这台 HWXT-GW56网关为例，介绍接入迅通云的步骤

GW56网关

迅通云上的准备工作

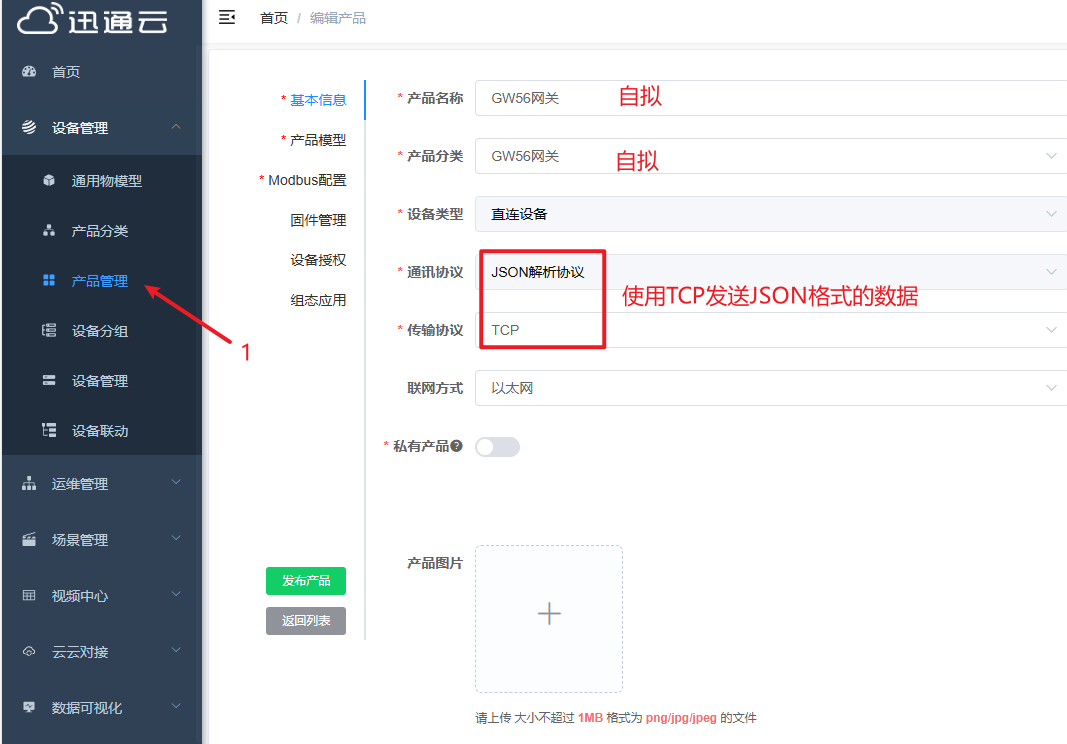

创建产品

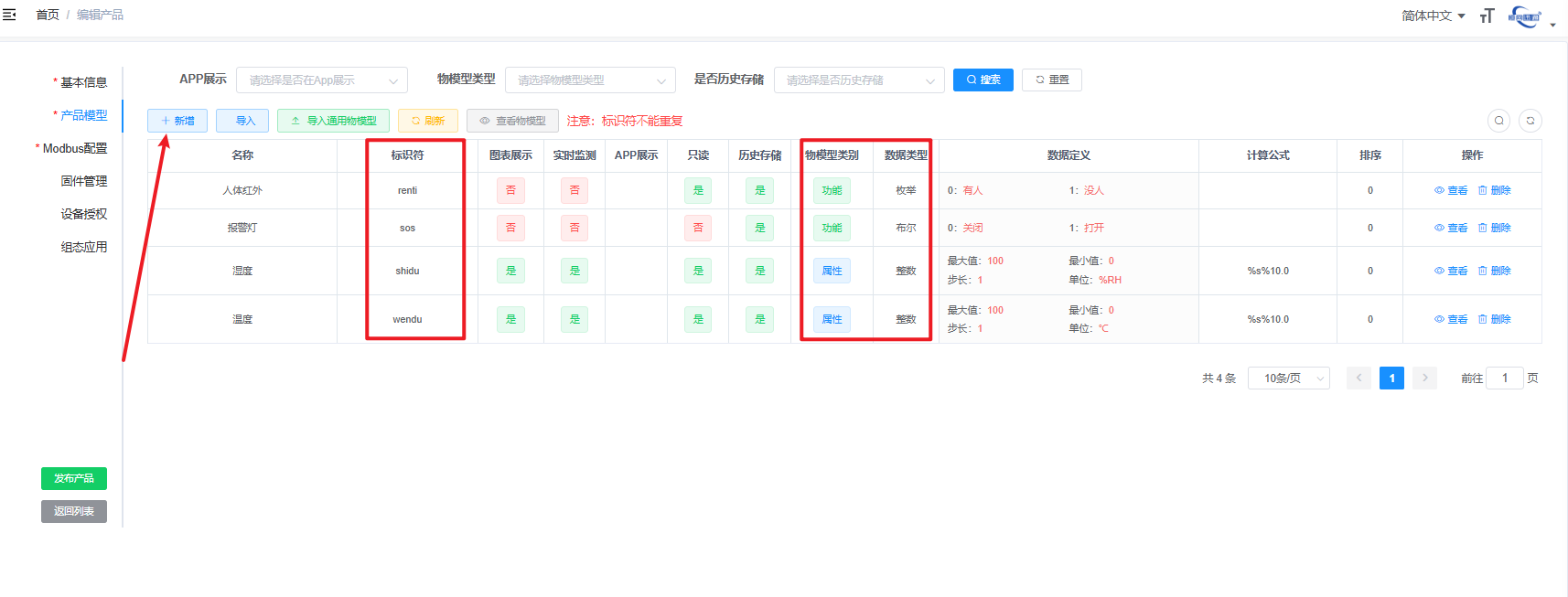

导入通用物模型

具体操作可浏览:创建产品

创建设备

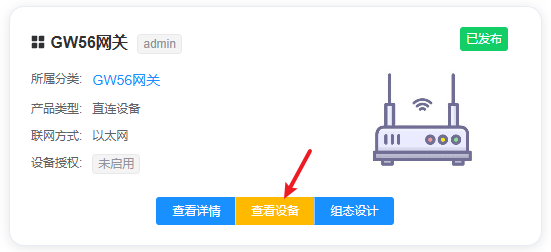

产品发布完成后，点击查看设备

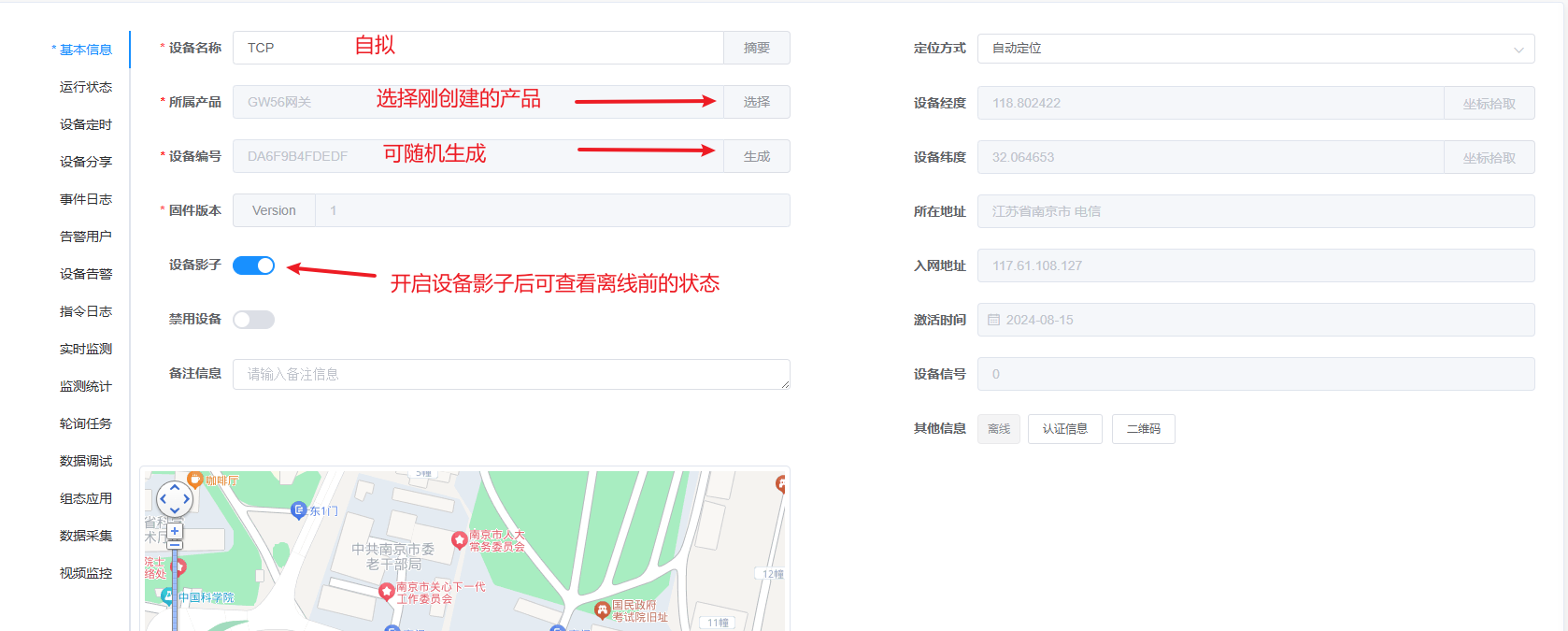

点击手动新增，创建设备

具体操作可浏览:创建设备

GW56网关准备工作

网关通信

1. 使用网线将网关网口连接到网络互通的路由器,计算机IP地址必须和网关在同一网段，确保网络互通。

2. 打开网迅通网关配置工具选择正确的网卡（确定电脑哪个网口和网关的网口有物理连接，可以是直连或者经过交换机、路由器）

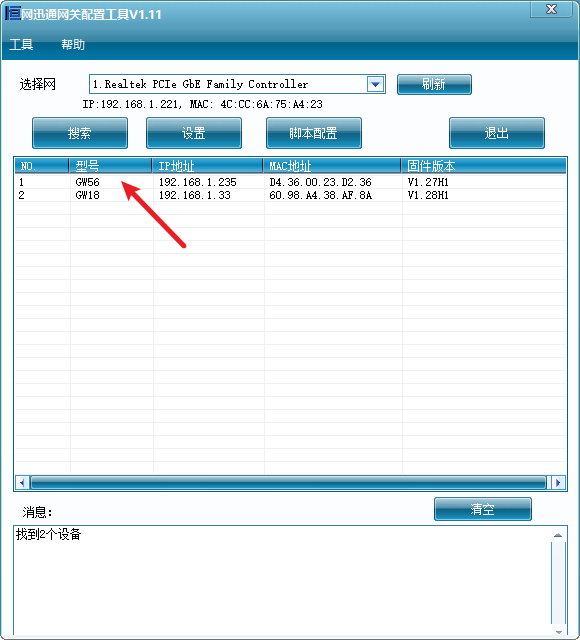

3. 点击“搜索”按钮，如有系统弹出允许软件访问网络，应点击允许。如果网关正常工作，将可以搜索到网关设备（支持跨网段搜索）




配置脚本

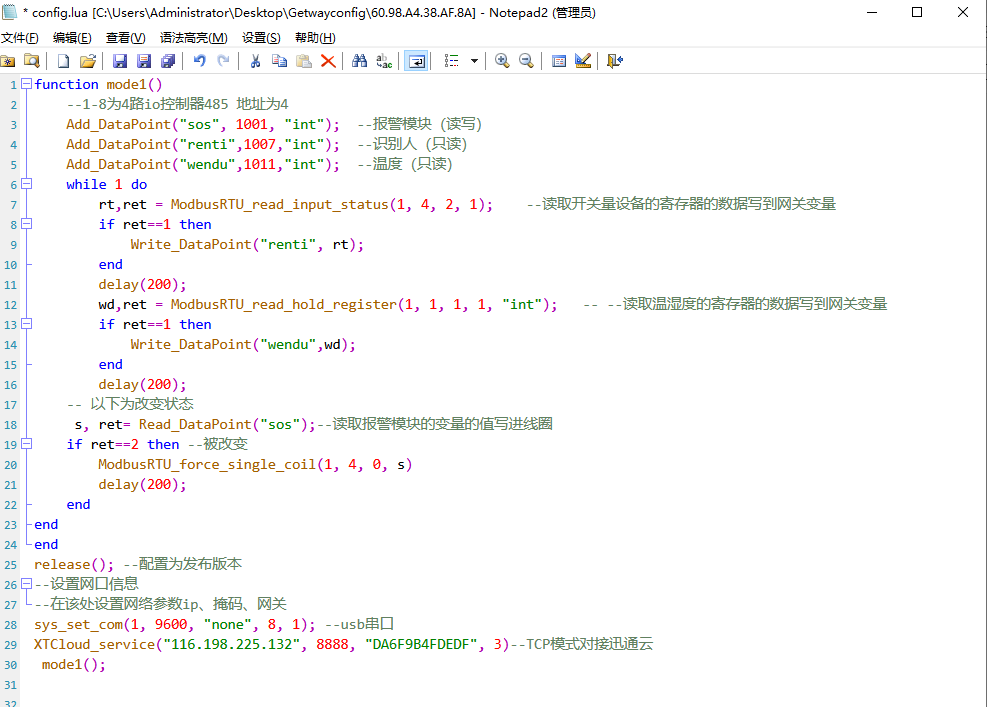

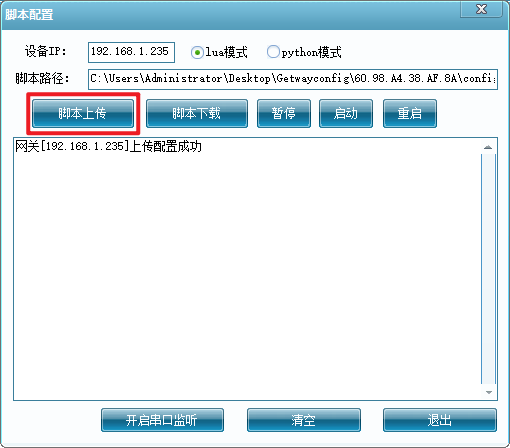

点击“脚本配置”按钮，弹出的脚本配置窗口，能进行lua编程和python编程，在弹出的窗口上点击“脚本上传”，网关如果正常连接软件将弹出脚本编辑器

通过Modbus读取网关串口下的RS485设备，写入网关变量，网关开启对接迅通云服务

前面创建完产品的设备编号为：DA6F9B4FDEDF

TCP连接的注册包格式为：7e80+设备编号+7e

使用我们的网关不需要输入：7e80头和7e尾

使用的是XTCloud_service()函数

XTCloud_service(“迅通云IP”,“TCP连接端口号”,"设备编号",“发送的频率”)

TCP通信的具体步骤可查看：TCP设备接入

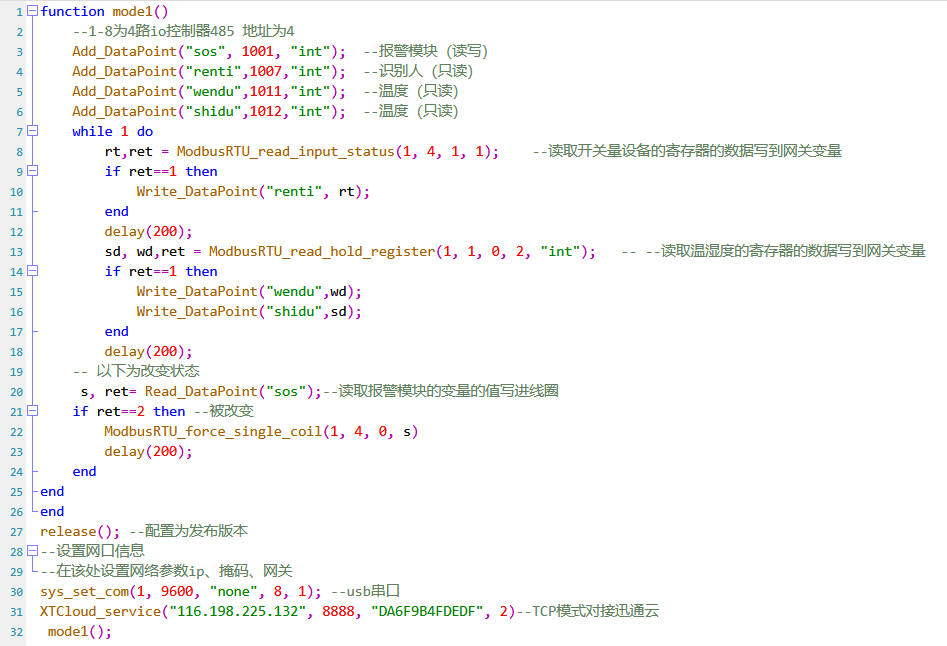

 functionmode1()
     --1-8为4路io控制器485 地址为4
     Add_DataPoint("sos", 1001, "int");   --报警模块（读写）
 Add_DataPoint("renti",1007,"int");--识别人（只读）
 Add_DataPoint("wendu",1011,"int");--温度（只读）
 Add_DataPoint("shidu",1012,"int");--温度（只读）
 while1do
 rt,ret = ModbusRTU_read_input_status(1, 4, 1, 1);--读取开关量设备的寄存器的数据写到网关变量
         ifret==1then
             Write_DataPoint("renti", rt);
         end
         delay(200);
 sd, wd,ret = ModbusRTU_read_hold_register(1, 1, 0, 2, "int");-- --读取温湿度的寄存器的数据写到网关变量
         ifret==1then
         Write_DataPoint("wendu",wd);
         Write_DataPoint("shidu",sd);
         end
 delay(200);
 -- 以下为改变状态
 s, ret= Read_DataPoint("sos");--读取报警模块的变量的值写进线圈
     ifret==2then--被改变
 ModbusRTU_force_single_coil(1, 4, 0, s)
         delay(200);
     end
 end
 end
 release(); --配置为发布版本
 --设置网口信息
 --在该处设置网络参数ip、掩码、网关
 sys_set_com(1, 9600, "none", 8, 1); --usb串口
 XTCloud_service("116.198.225.132", 8888, "DA6F9B4FDEDF", 2)--TCP模式对接迅通云
 mode1();


根据下文中的脚本语法和函数说明，修改完脚本后，在编辑器点保存，保存后在脚本配置窗口上点击“脚本下载”，如果要脚本生效，则点“重启”按钮，脚本程序自动重新运行

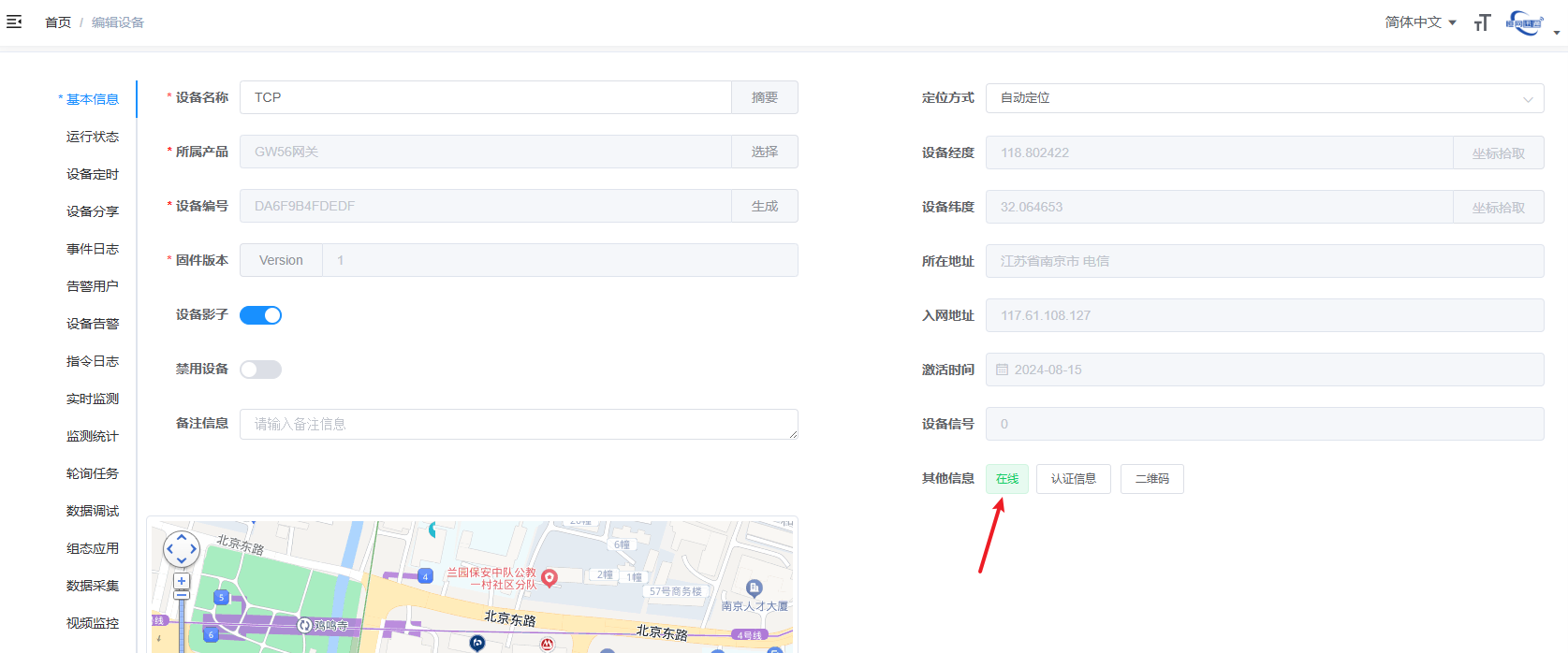

回到设备即可看到设备已在线

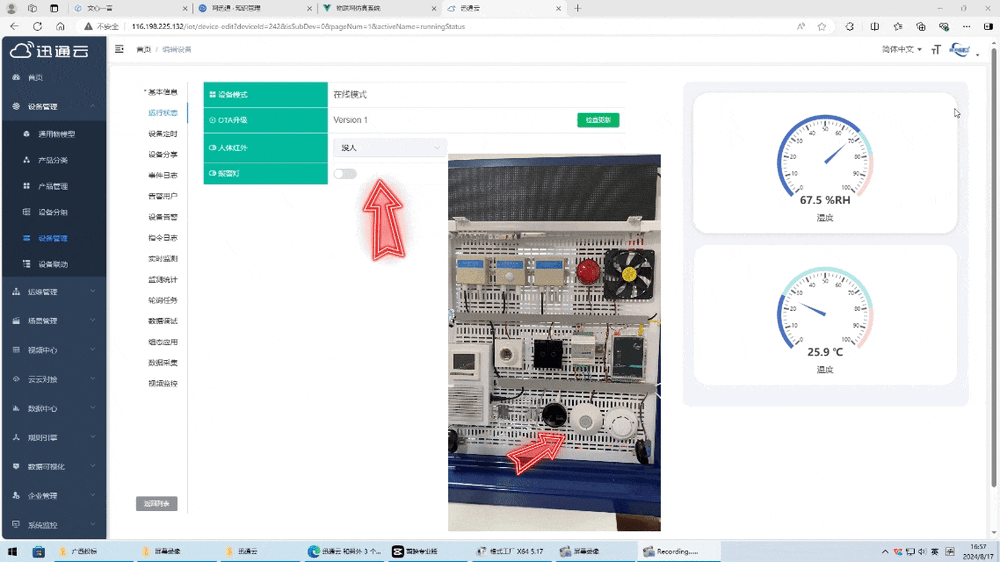

控制设备

设备定时

详细可查看：设备定时

设备联动

此次我们设定的是人过报警灯亮，人走报警灯关的案例

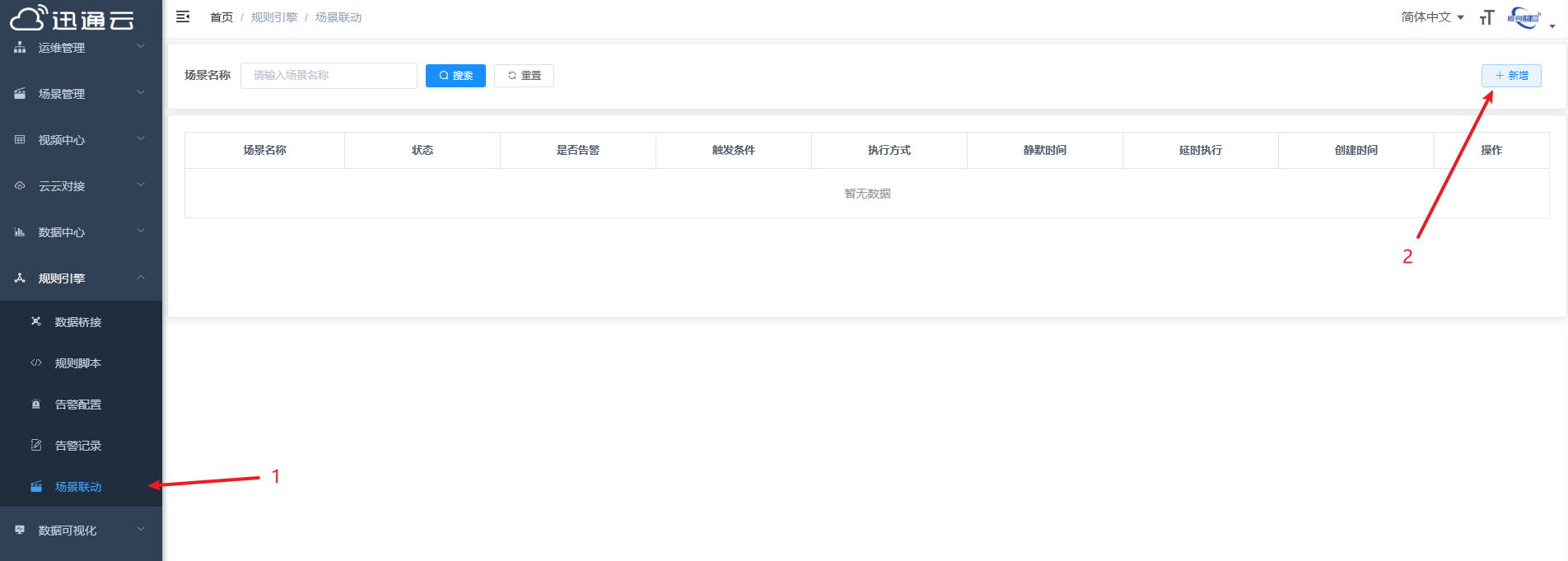

进入场景联动，新建联动规则
