面对物联网相关课程缺少设备或者设备难管理的问题，我们设计了一套物联网虚拟仿真系统，系统集成了多种虚拟传感器和网关设备，无需实体硬件即可模拟真实物联网环境。系统支持HTTP、modbusRTU、modbusTCP、MQTT、websocket等通信协议对接，因此支持app开发、微信小程序、web前端开发、云平台开发等。用户可开展各类物联网场景实验，不仅节约成本，还提供安全保障，实验效率和教学质量。

下面是基于物联网虚拟仿真系统通过MQTT实现场景联动

整体联动：

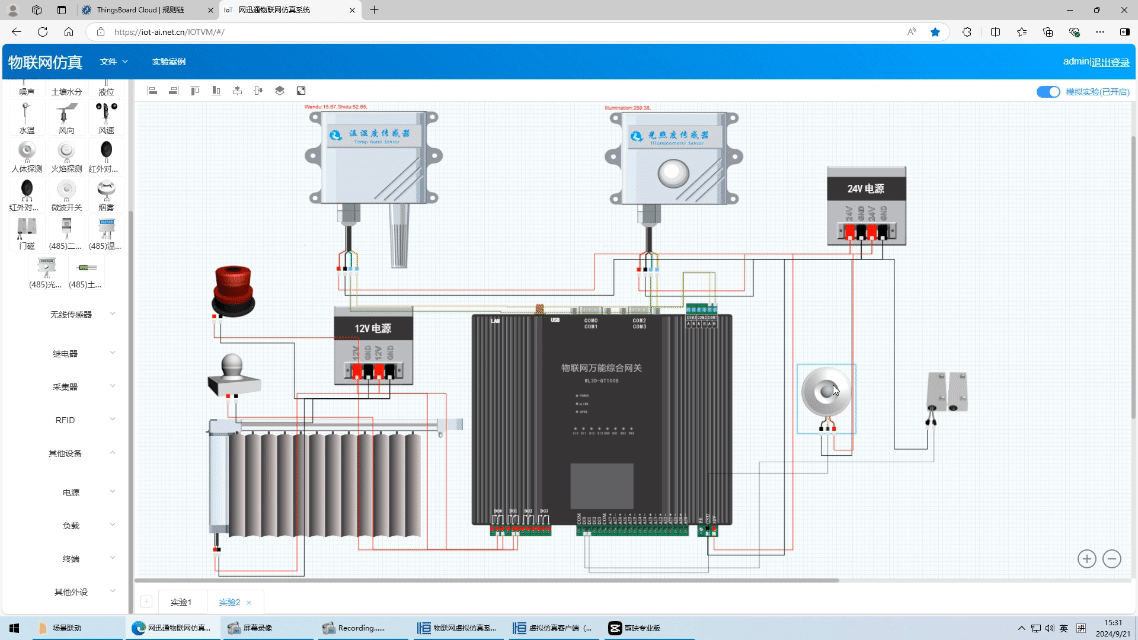

保存好根规则链后，回到虚拟仿真系统，即可进行整体联动人过灯亮：（将人体传感器触发为on，灯泡亮）

人走灯灭：（将人体传感器触发off，灯泡熄灭）

场景联动：

天亮开窗帘：将光照度设定固定值(大于400)即为天亮状态，窗帘就全部打开

天黑关窗帘：

将光照度设定固定值(小于100)即为天黑状态窗帘就全部关闭

操作步骤：

一、物联网虚拟仿真系统工作准备

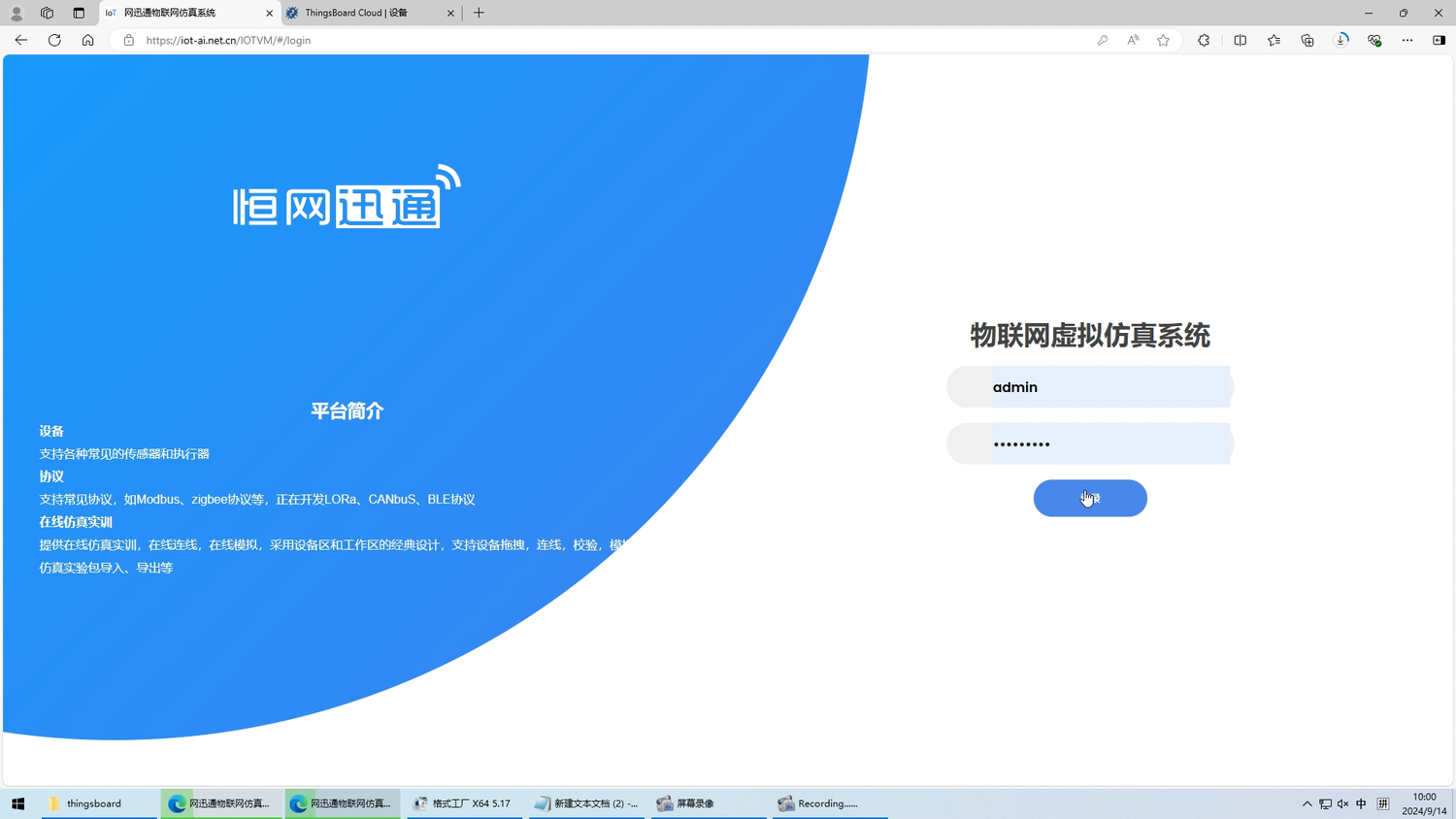

1.登录物联网虚拟仿真系统

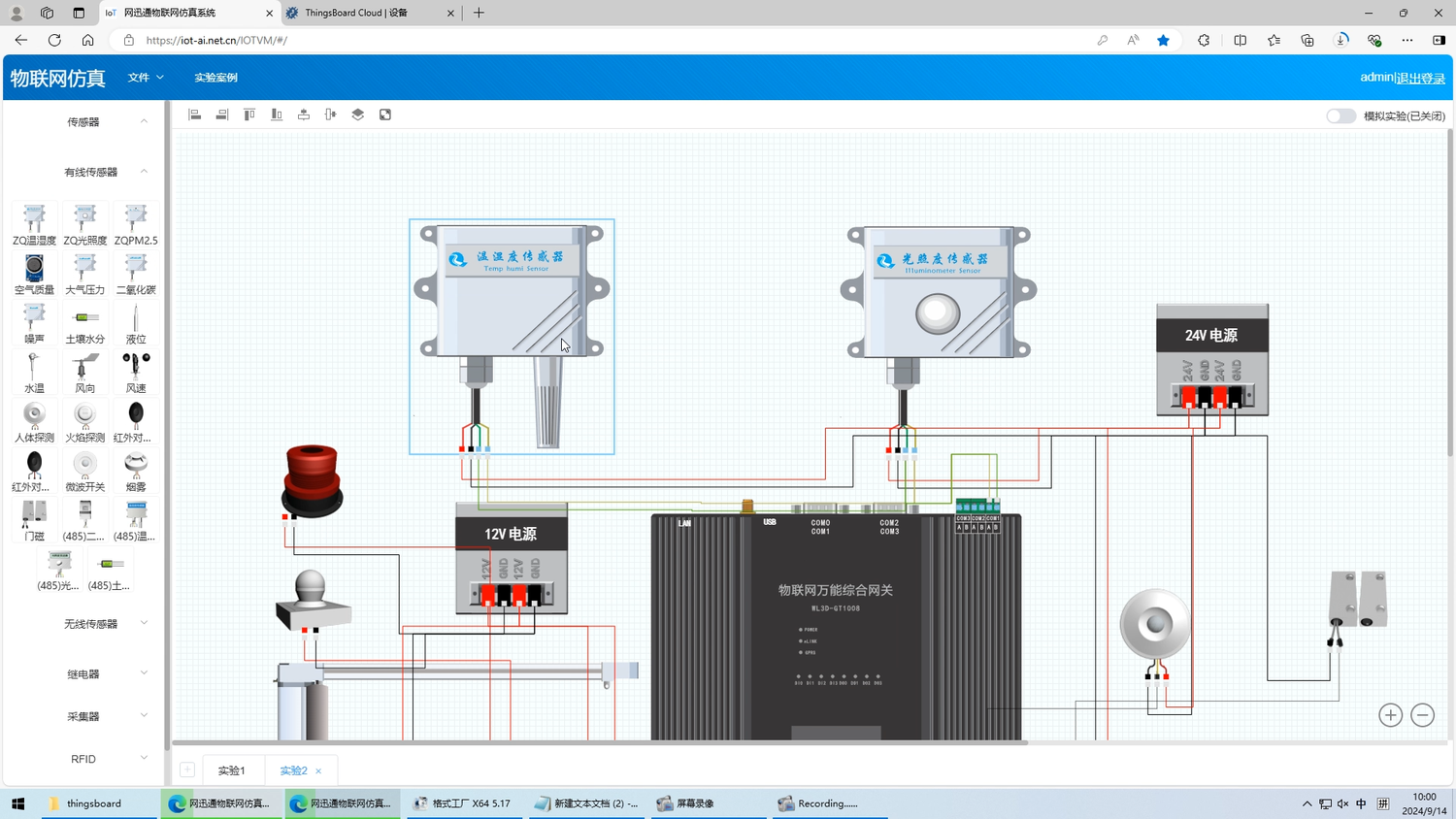

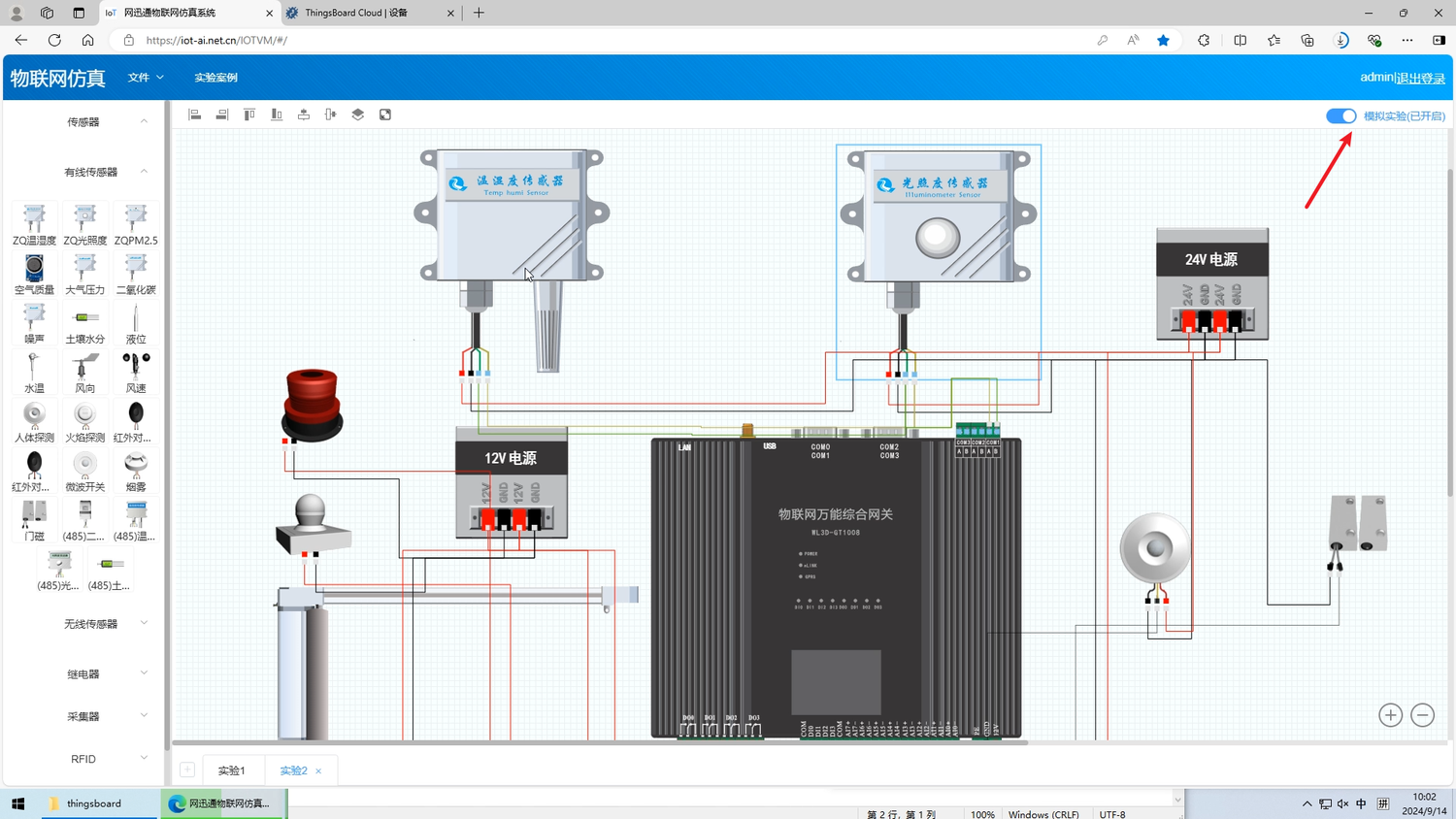

2.拉入仿真设备，并接好线

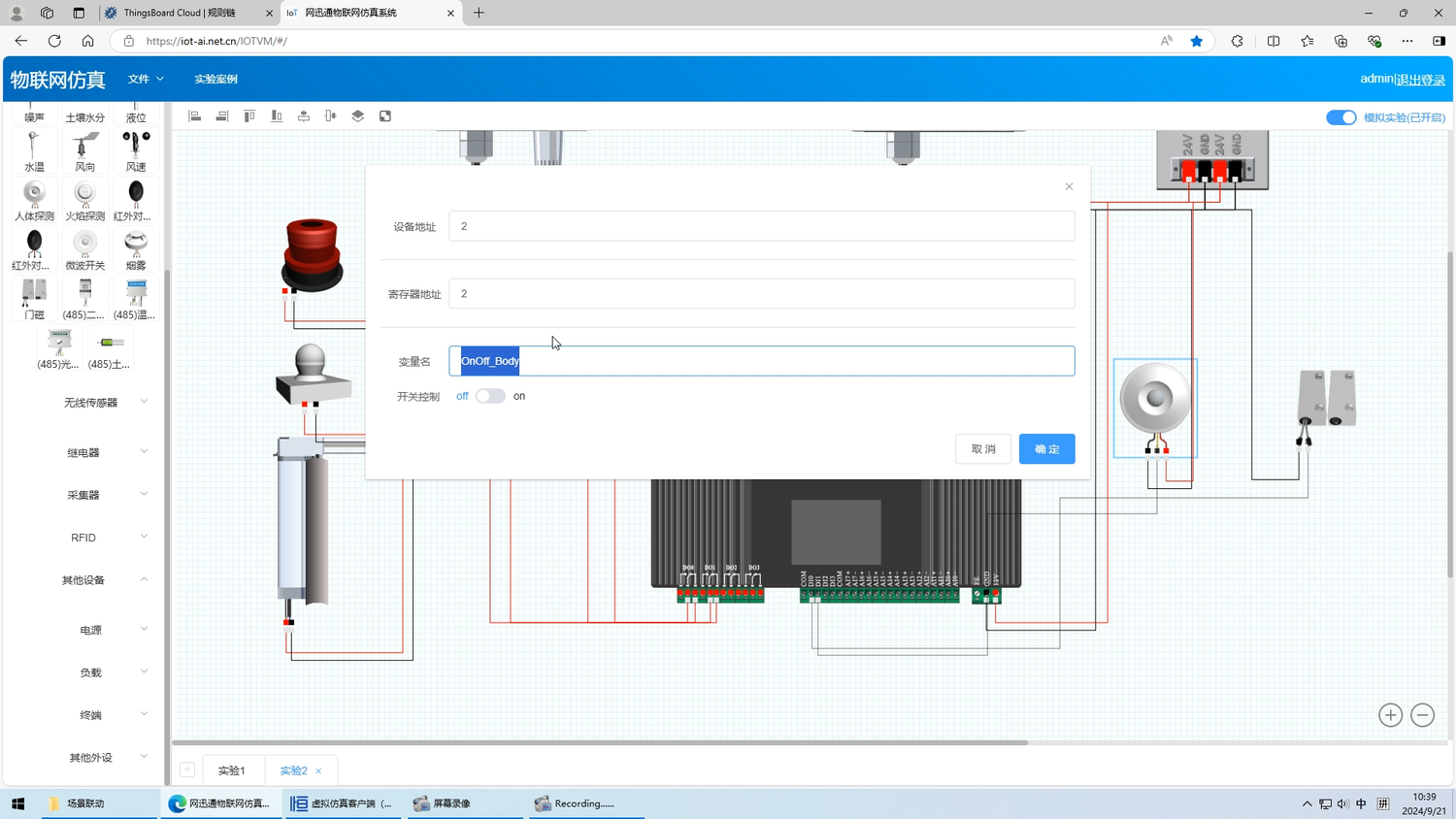

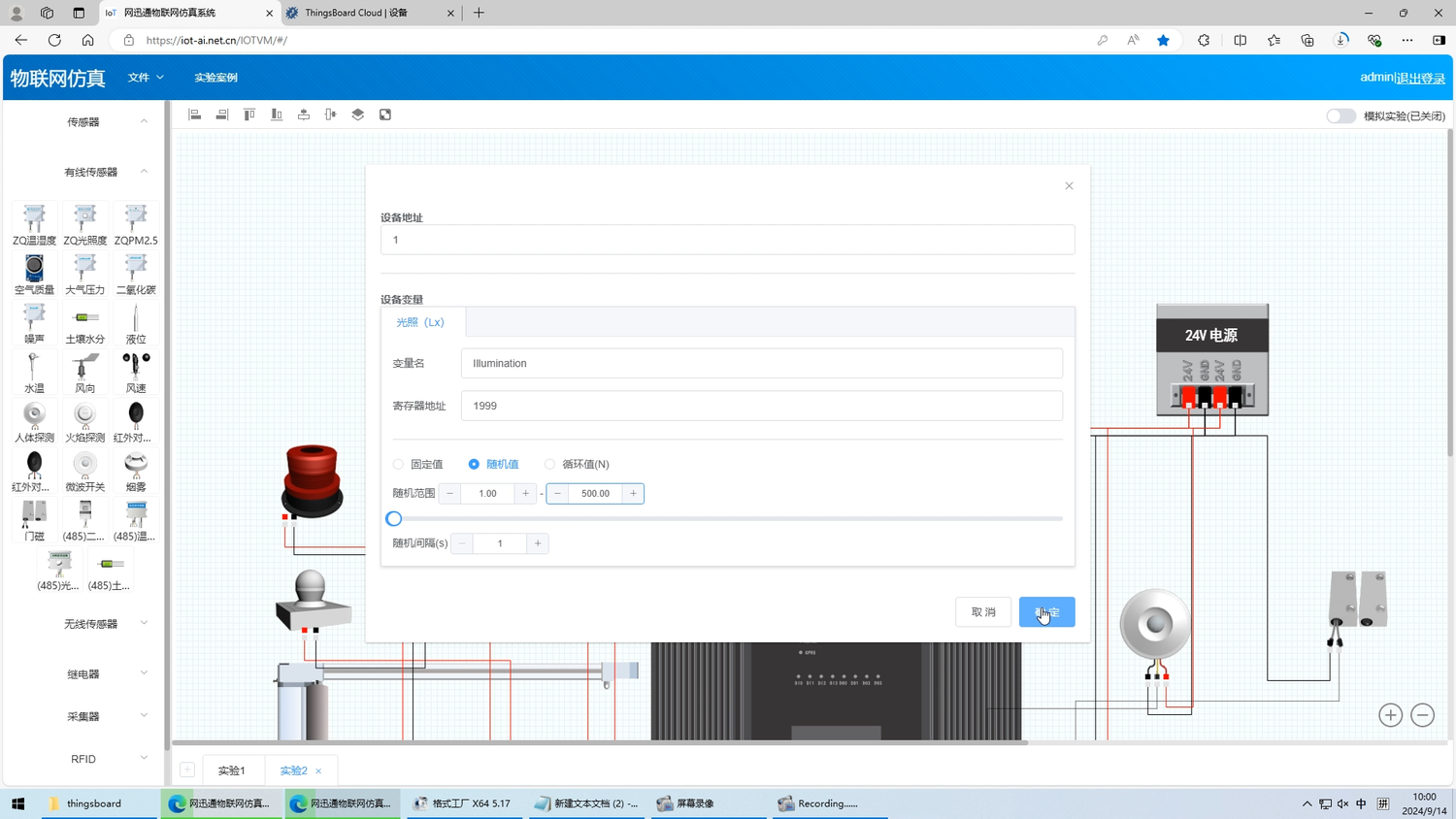

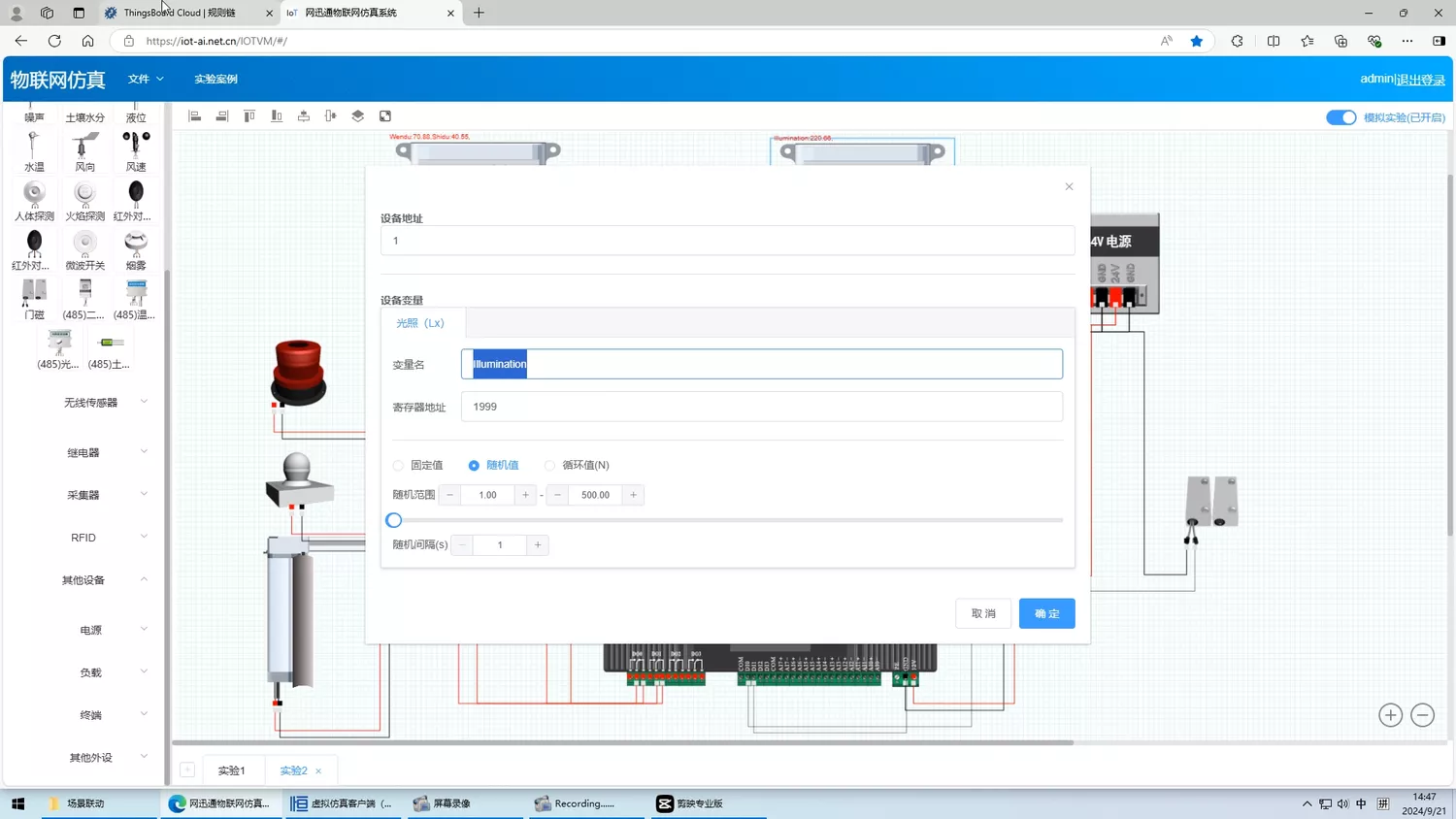

3.依次双击传感器，配置传感器随机值范围

二、ThingsBoard云平台工作准备

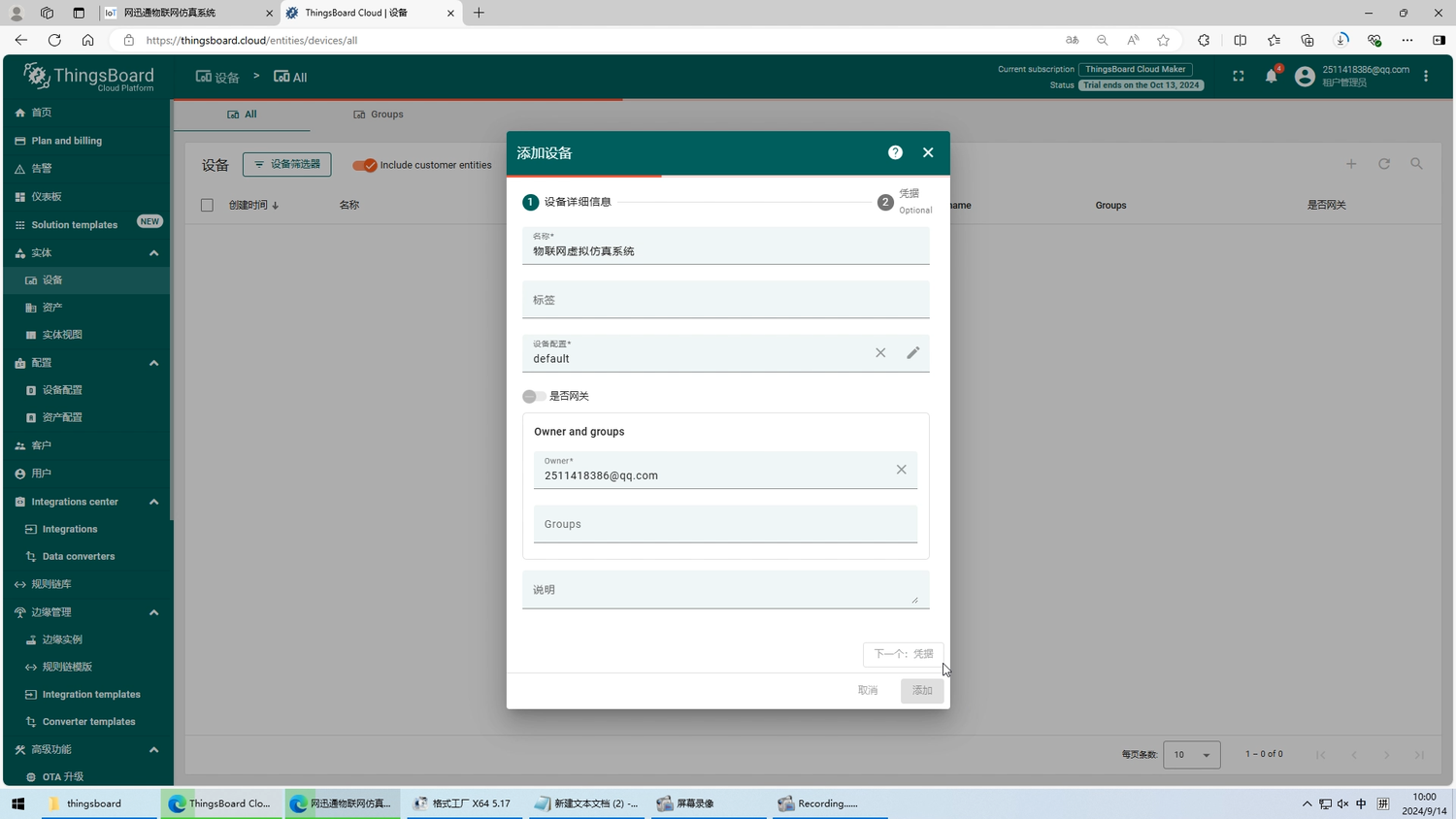

1.创建设备

完成接线配置后，进入到ThingsBoard创建设备，在设备栏目中填写设备名

2.进入设备

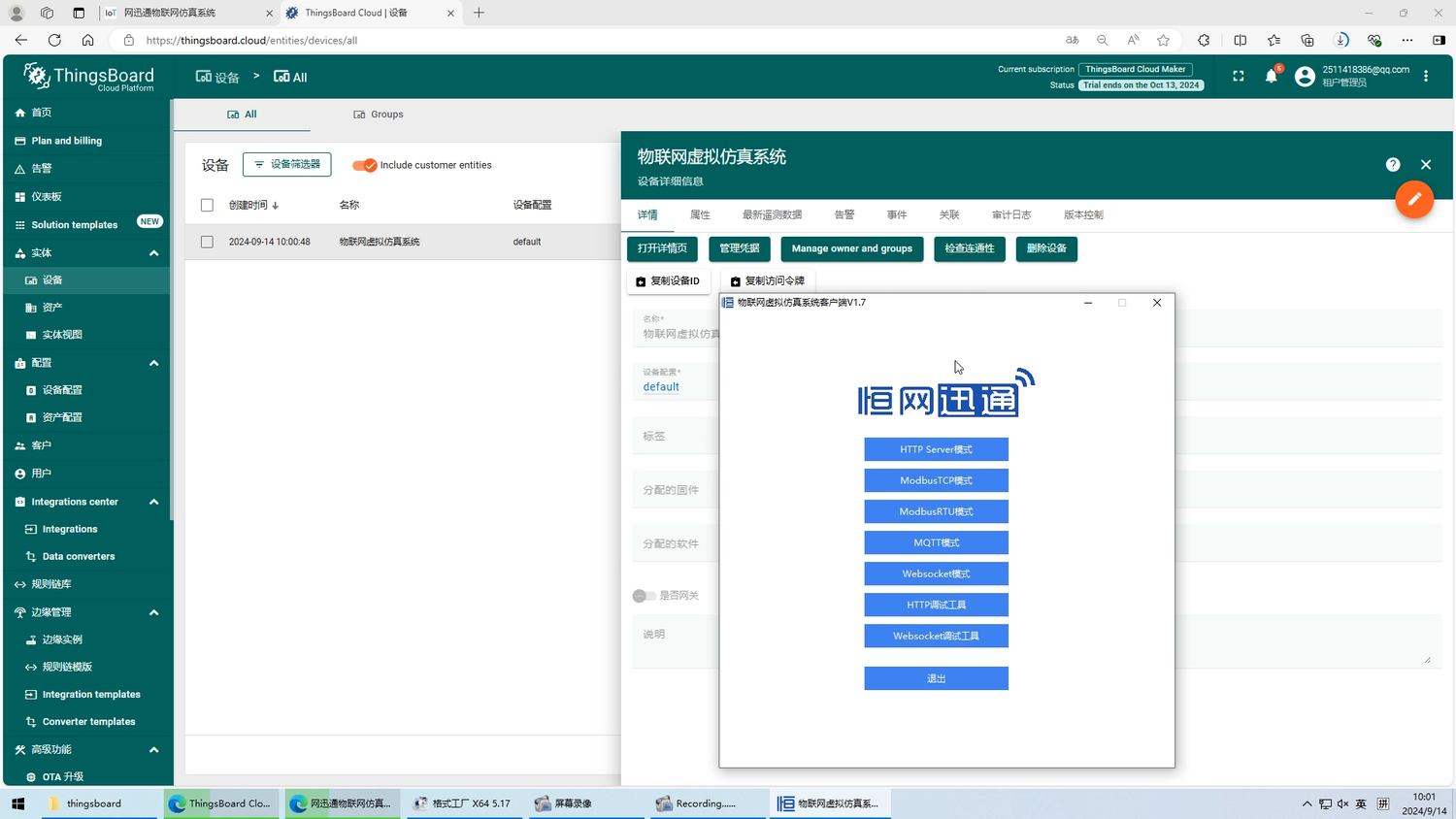

成功创建设备后，进入设备，打开物联网虚拟仿真系统客户端。

3.填写服务器IP和用户名

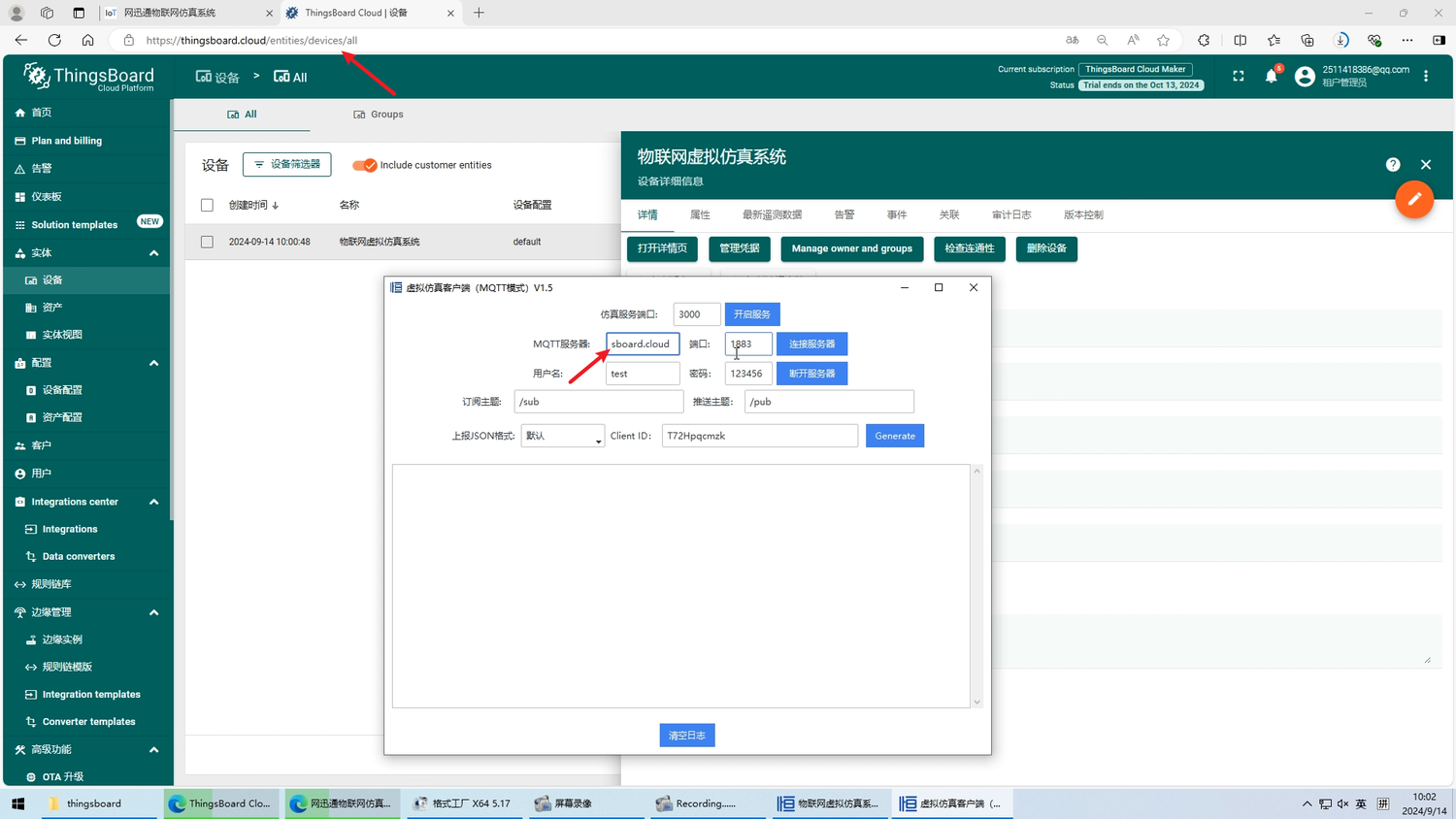

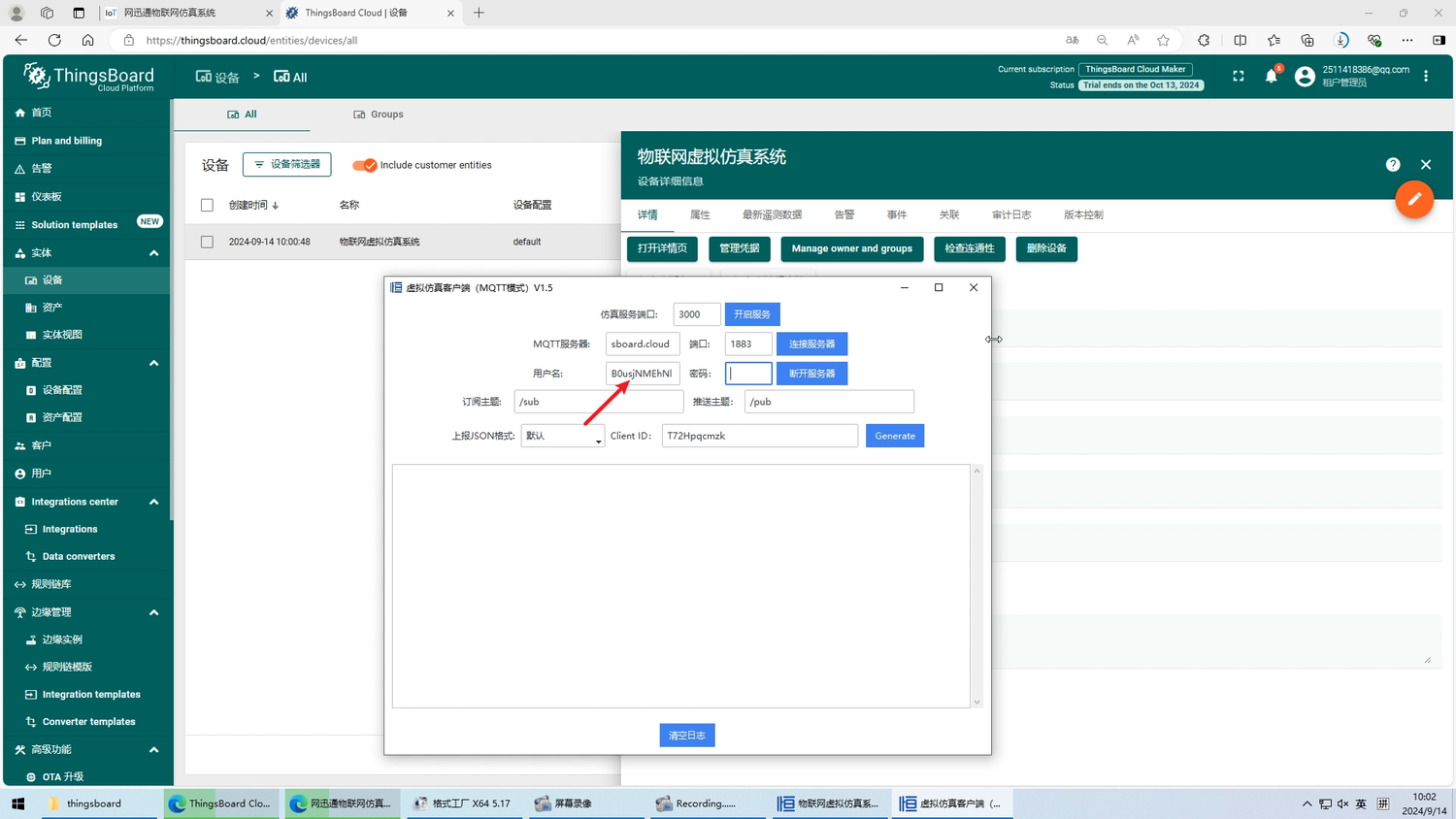

打开 MQTT模式，填写MQTT服务器IP,即为ThingsBoard的域名，端口默认为1883

在没有设定MQTT管理凭证的情况下，只需要填写用户名(即为访问令牌)

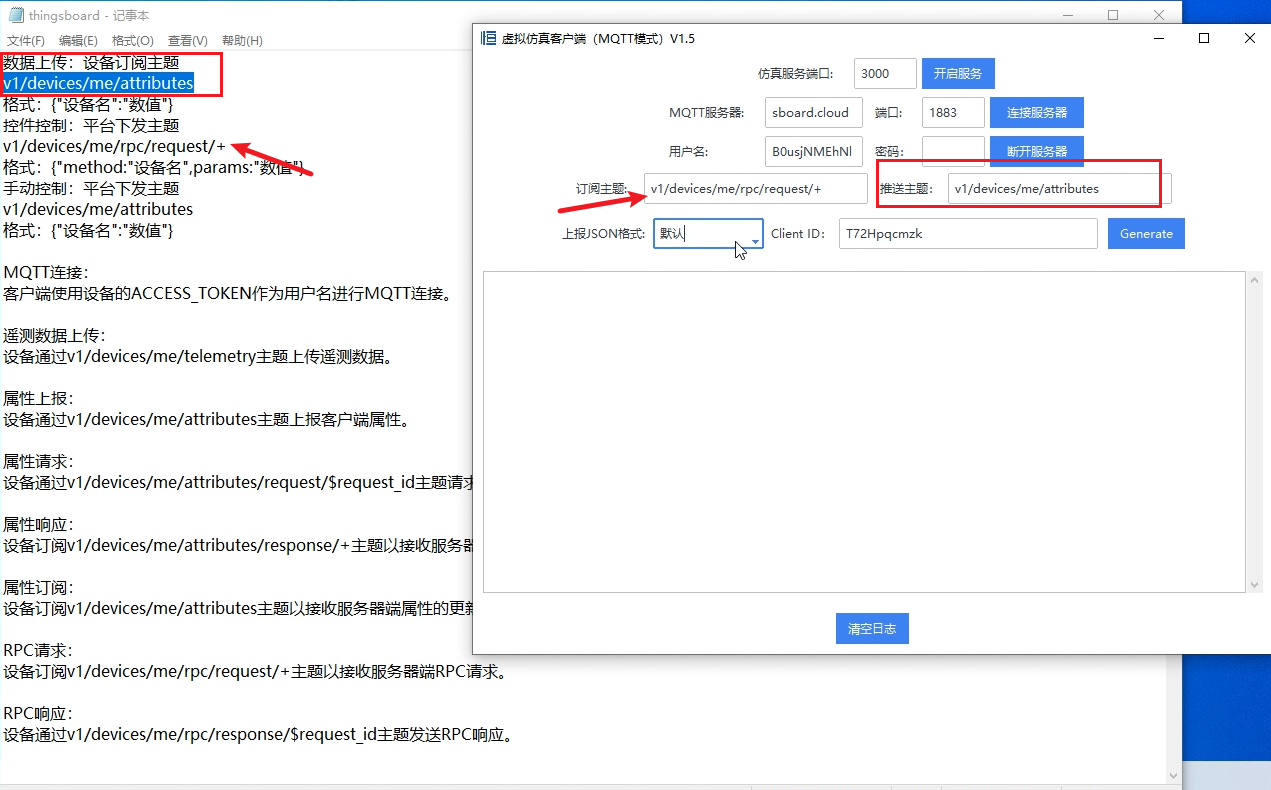

4.填写订阅推送主题

RPC下发控制主题为订阅主题，上报客户端属性的主题为推送主题

5.开启MQTT服务和端口

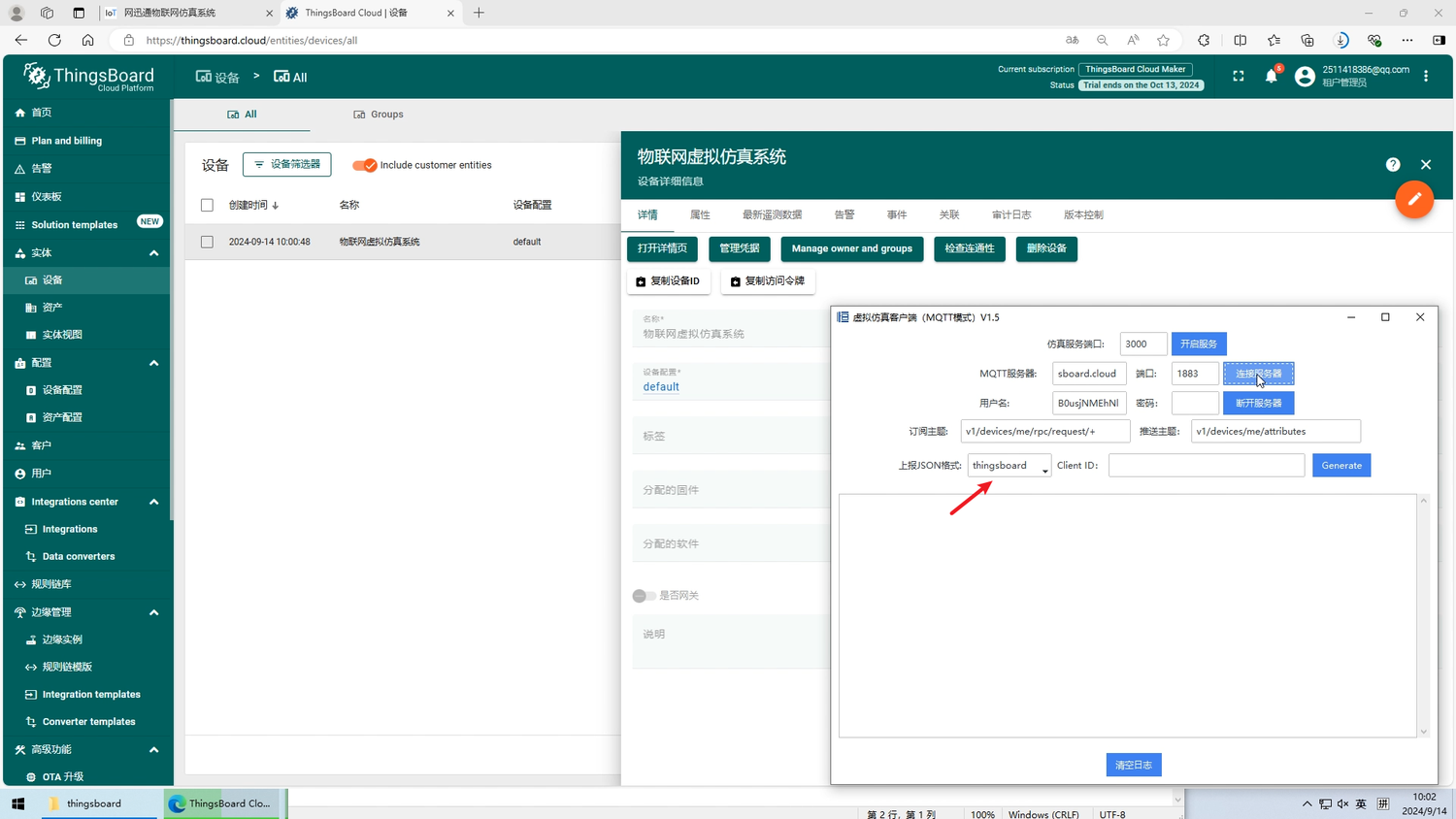

填写完主题后，选择上报的JSON格式为ThingsBoard格式，无需填写 Client ID。开启MQTT服务和端口，并开启仿真系统的模拟实验

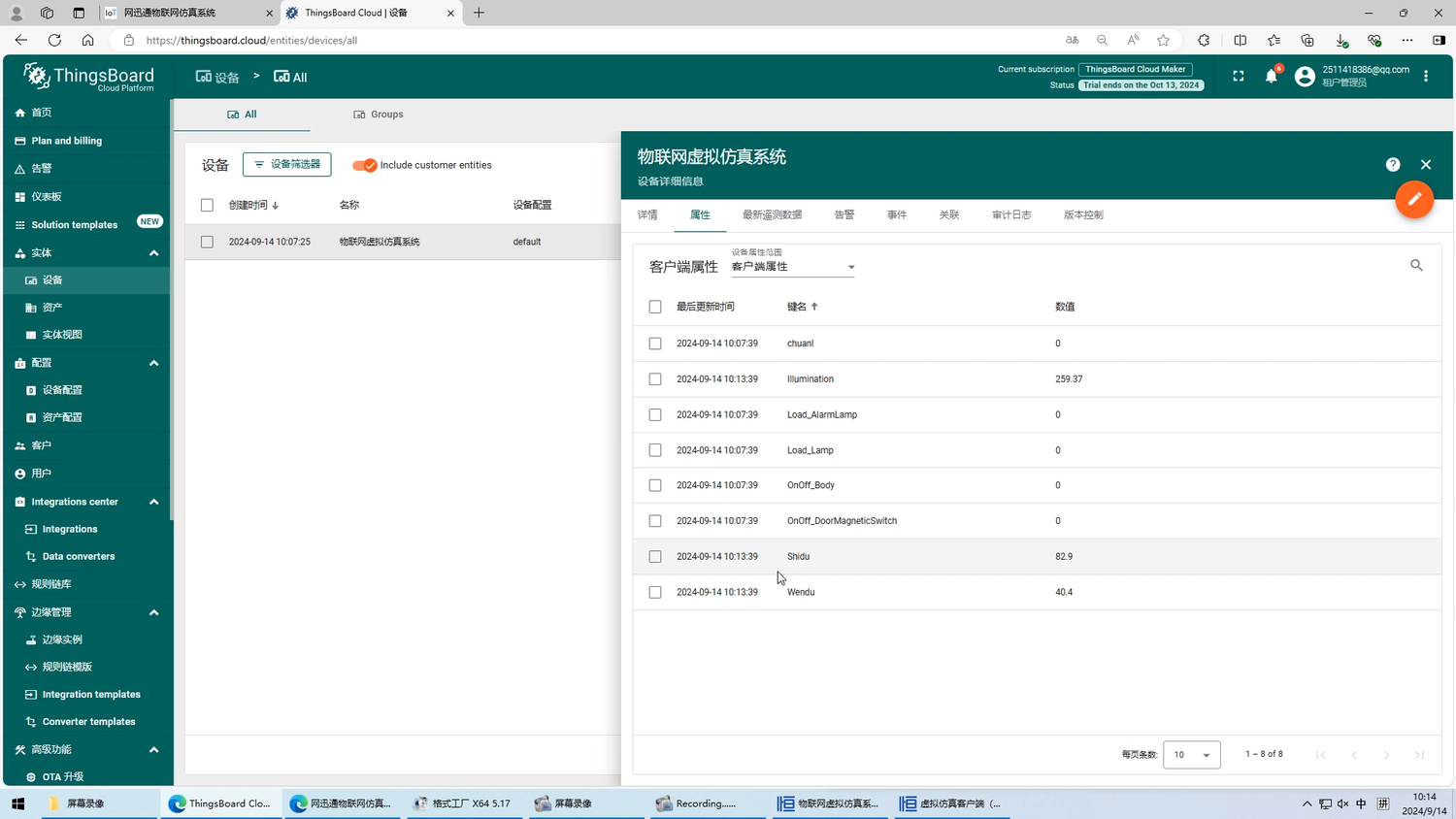

进入设备属性，即可看到数据上报成功

6.创建规则链

本次案例是实现人过灯亮，人走灯灭和天黑关窗帘，天亮开窗帘。

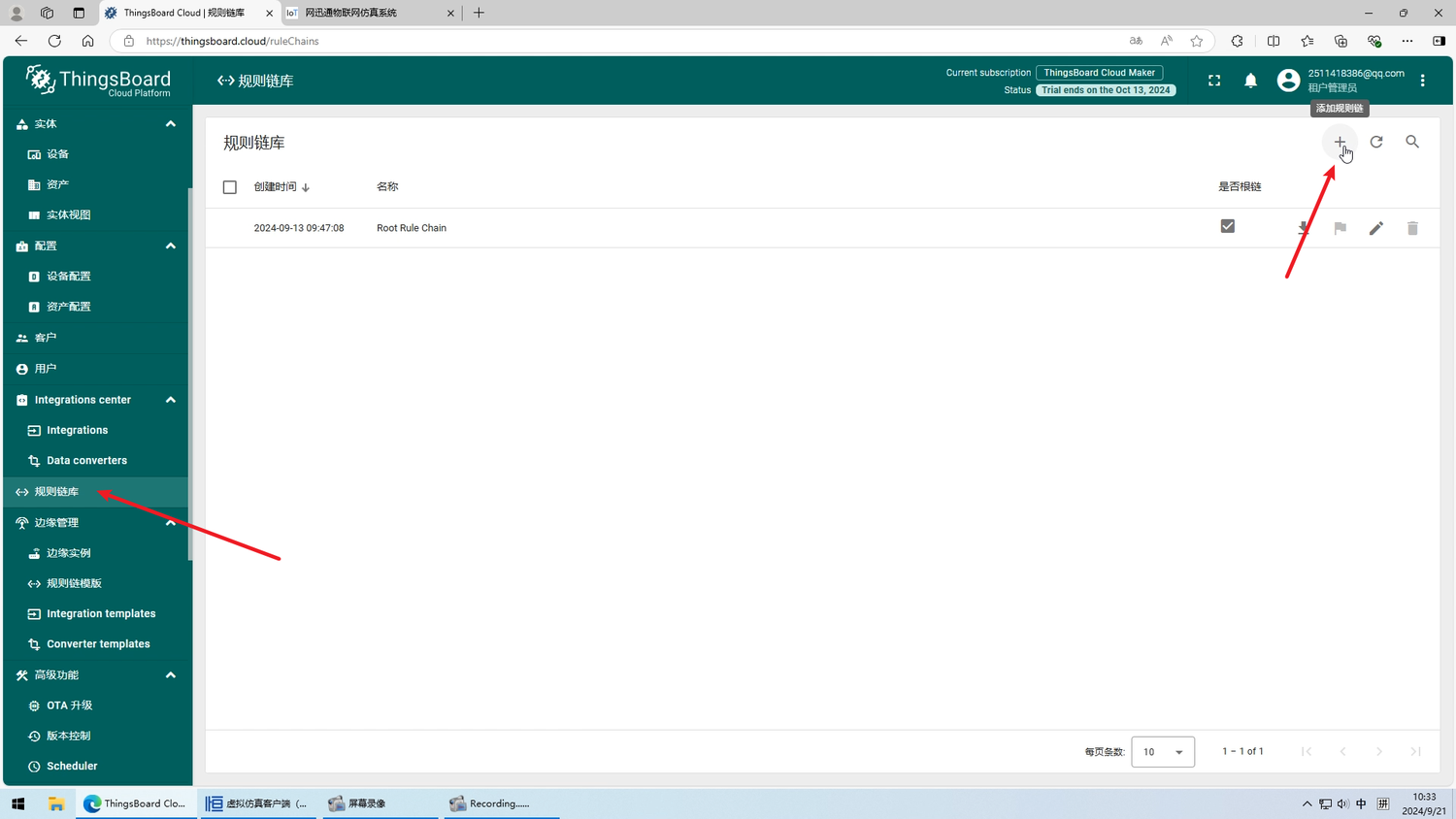

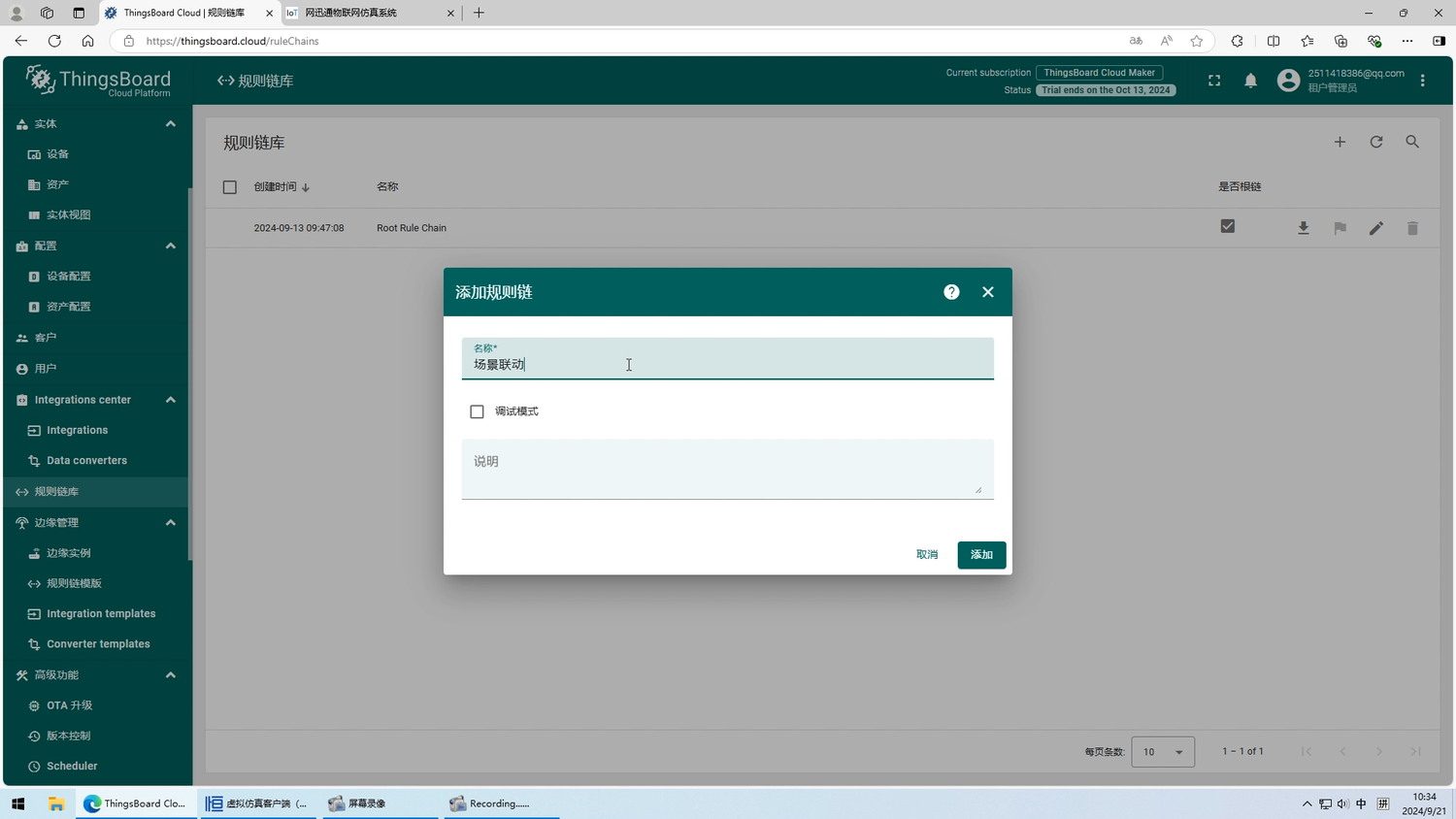

在侧边栏规则链库中创建规则链

7.添加节点

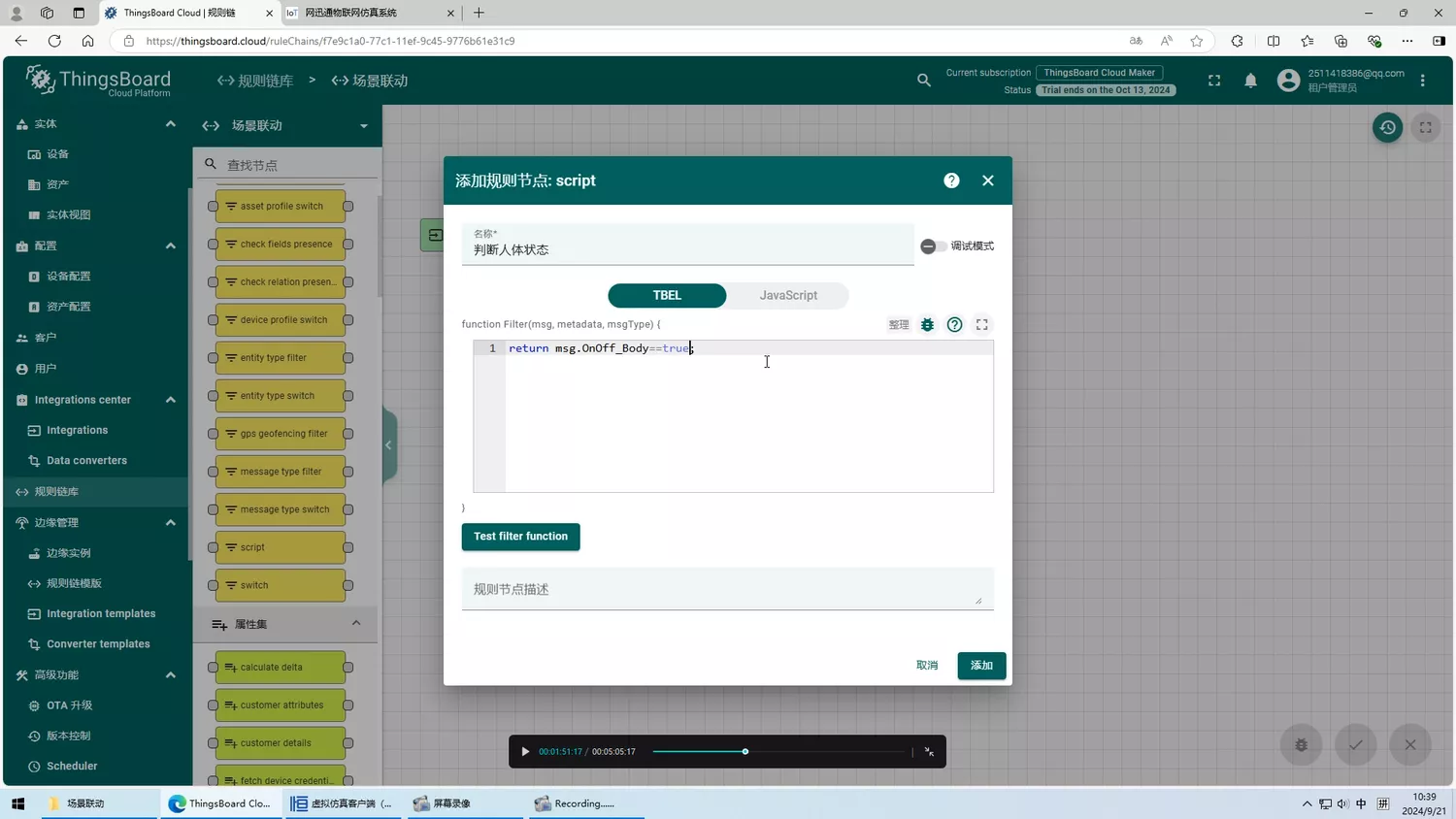

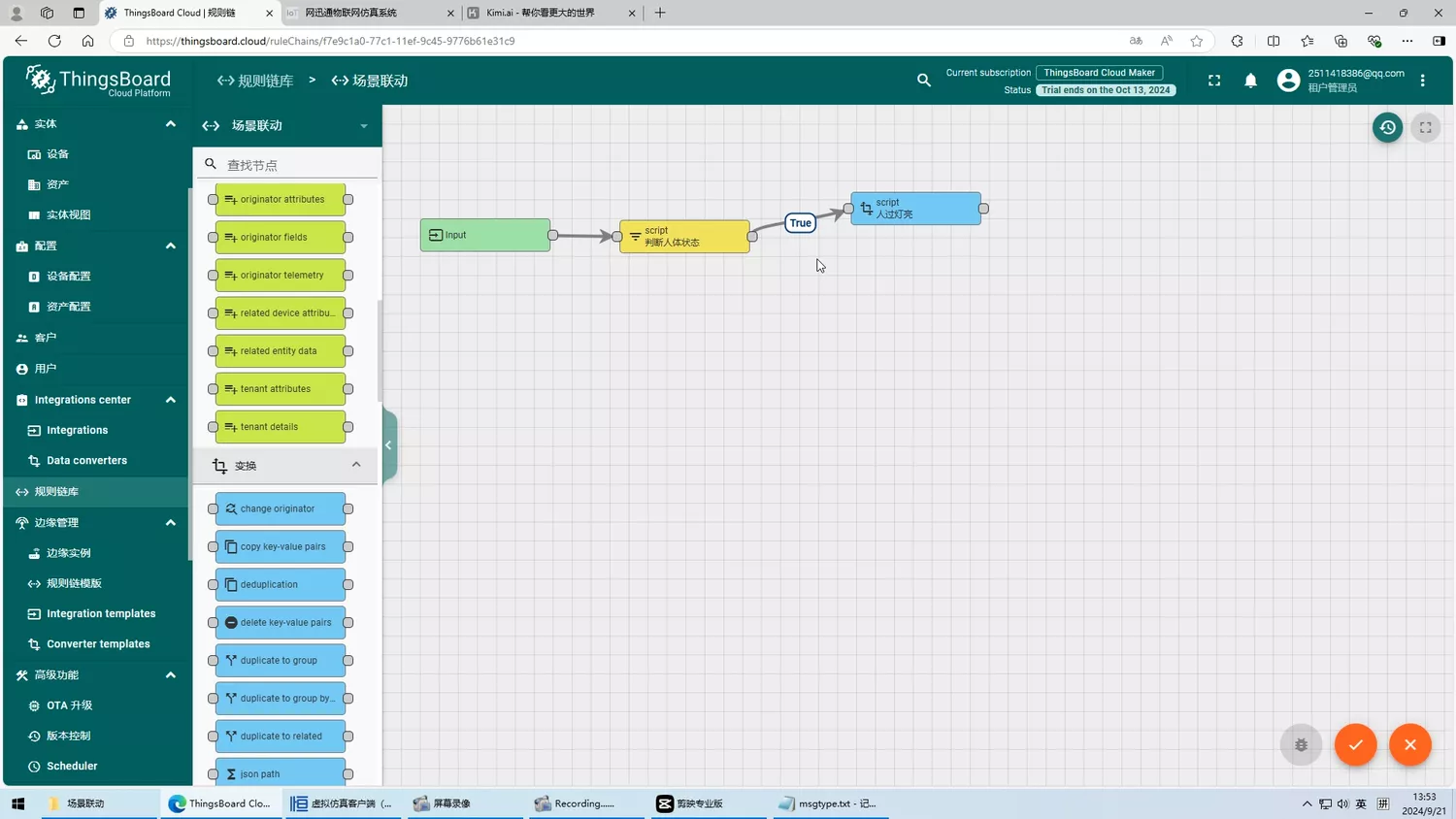

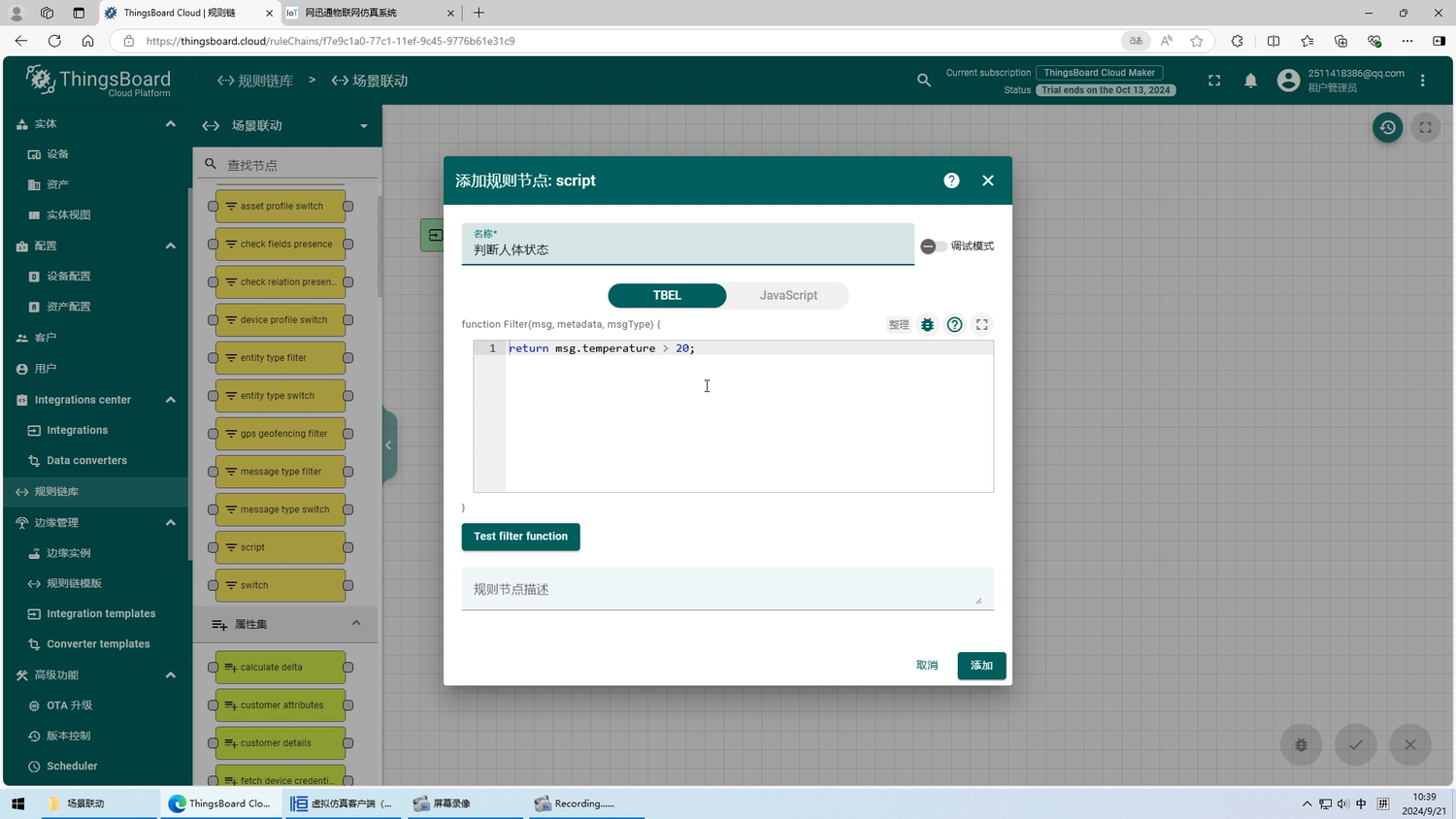

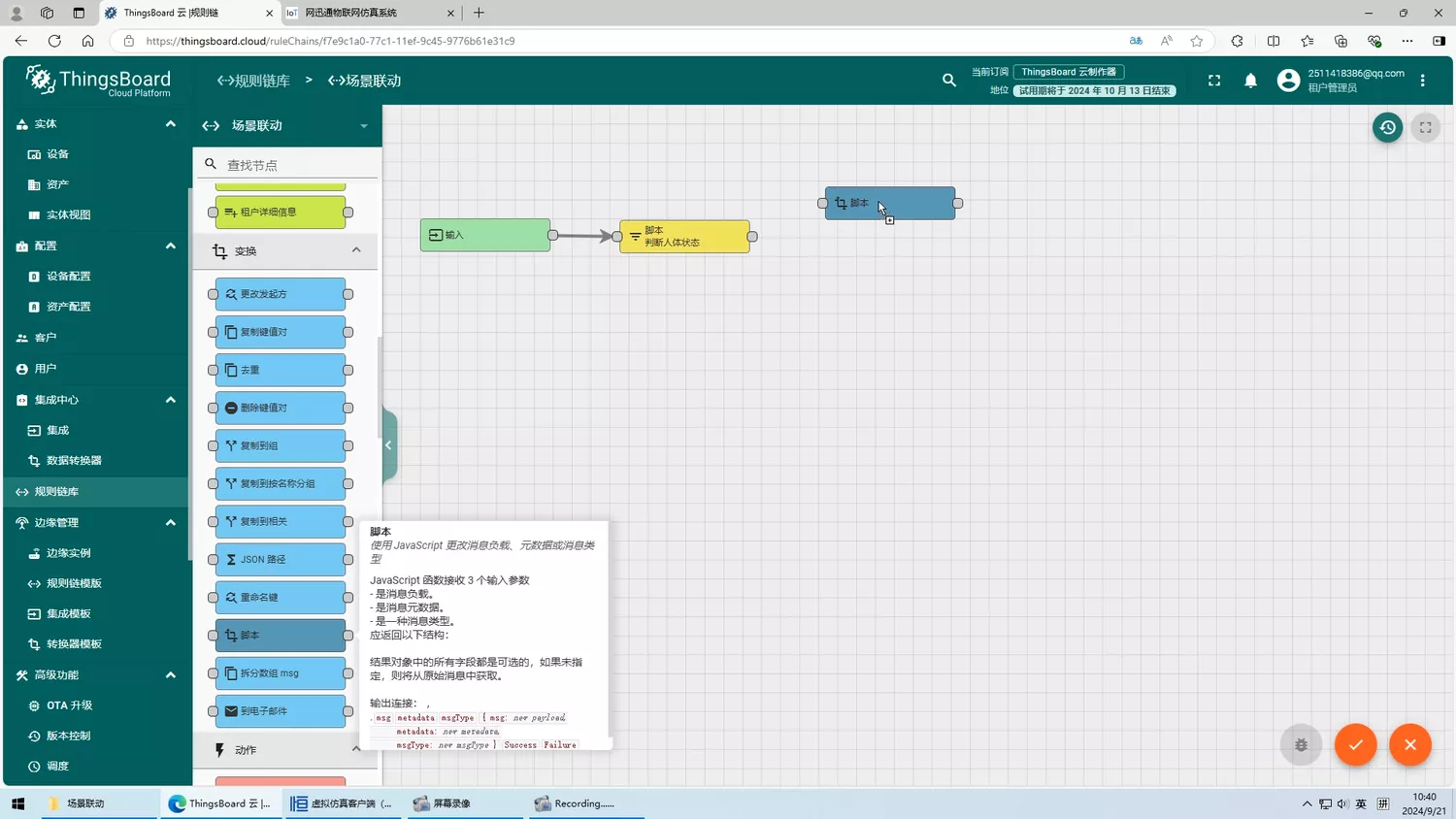

在筛选器栏目中拉入脚本节点，此脚本的作用为判断前置条件。例如判断人体检测到有没有人经过

此时复制人体检测的变量名进行判断，检测到有人返回true，没人返回false

功能测试：

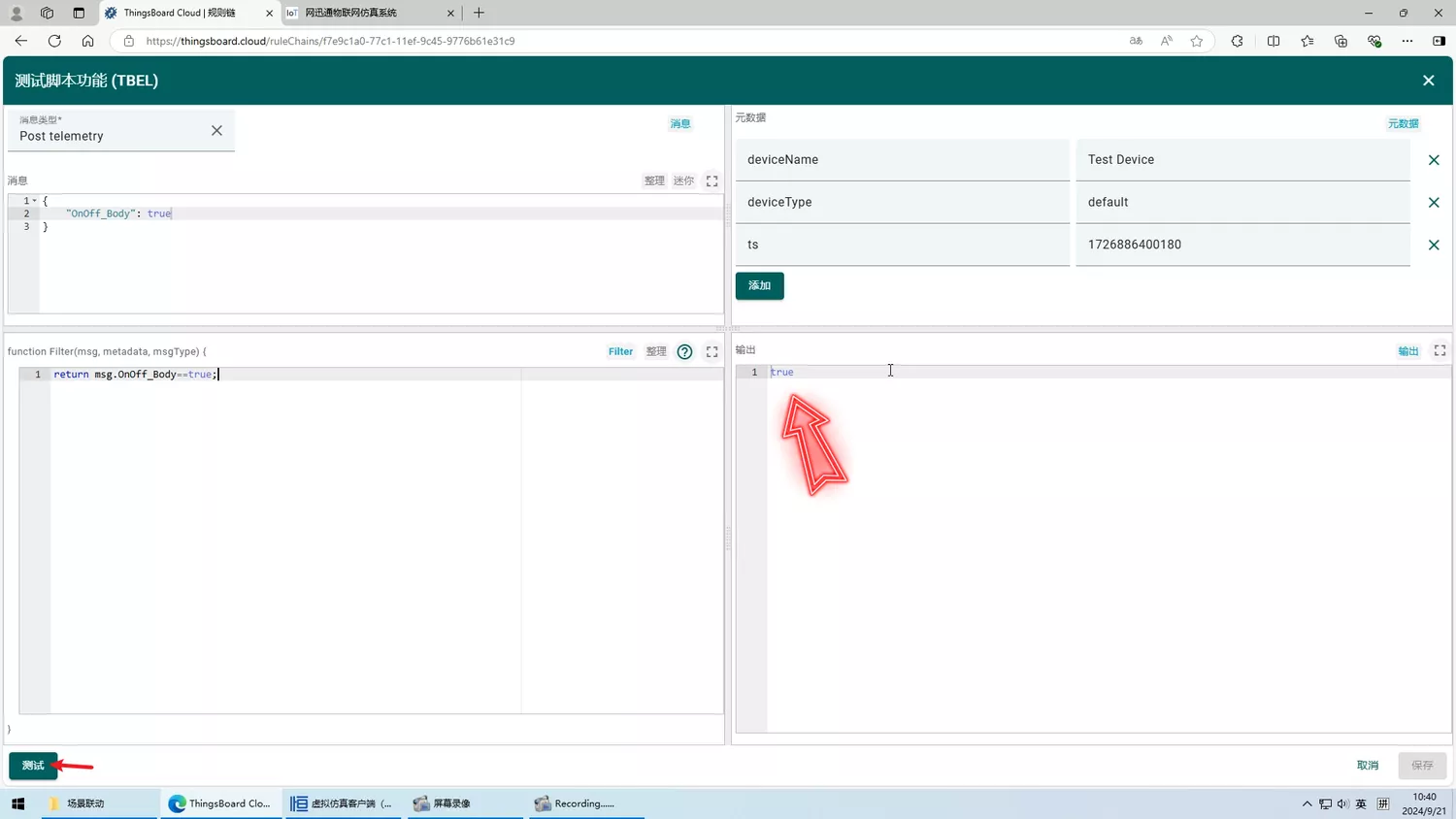

现在进行过滤功能测试，假设人体数据传入到此节点中，测试是否能正常返回值

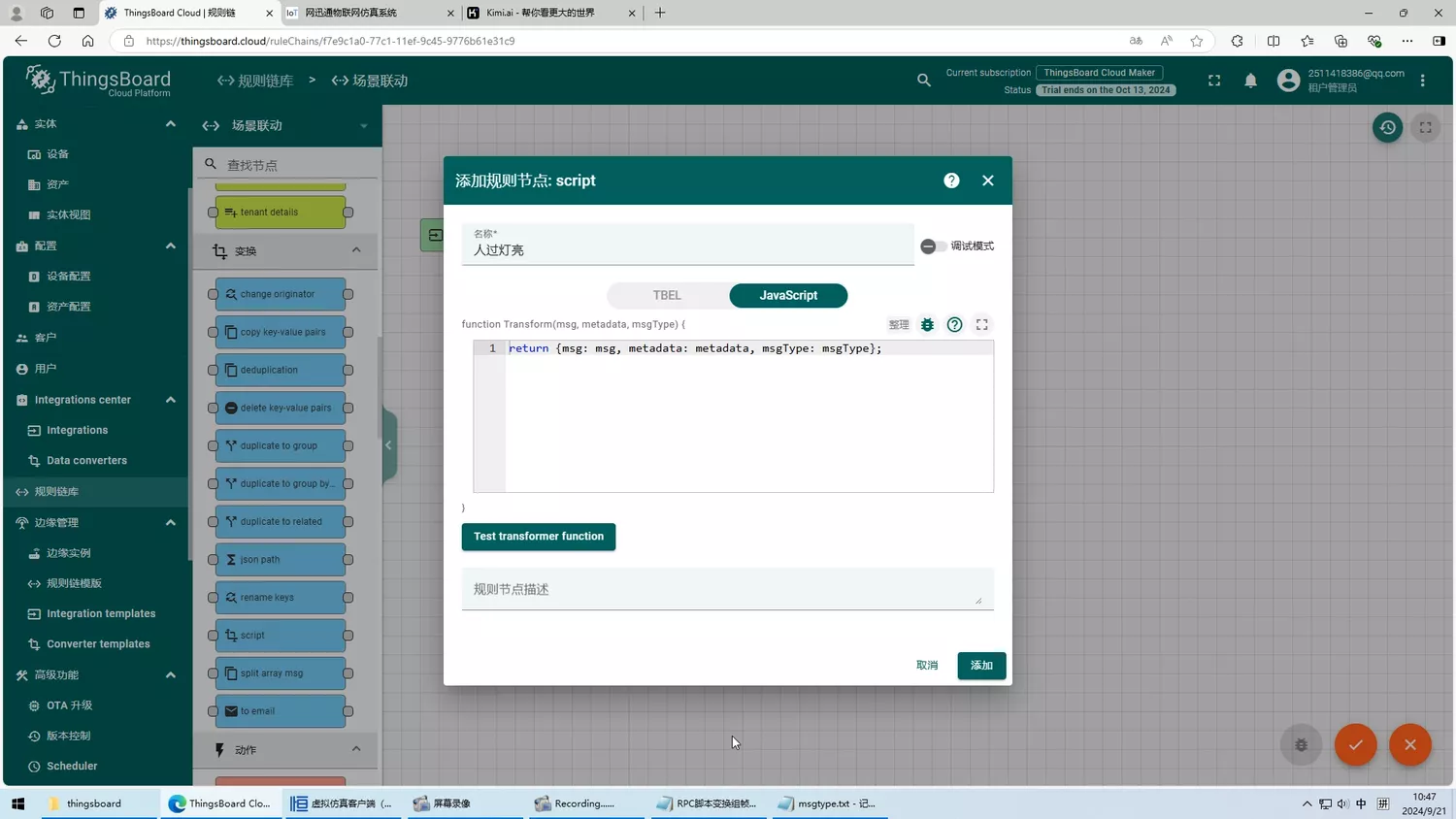

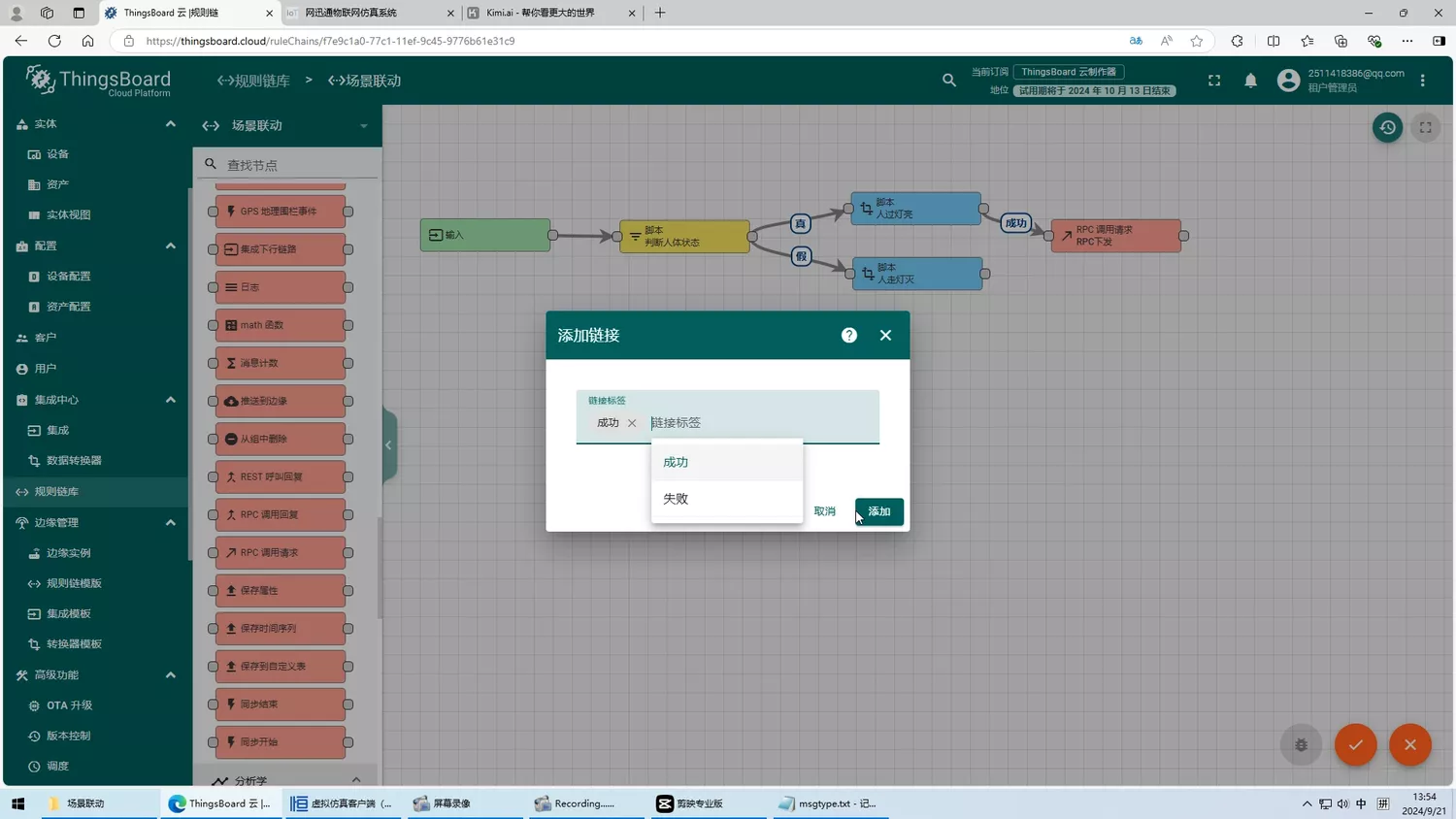

测试节点功能正常后，将输入节点接入。在变换栏目中拉入脚本节点，此脚本节点的作用是创建消息，创建人过灯亮的联动。

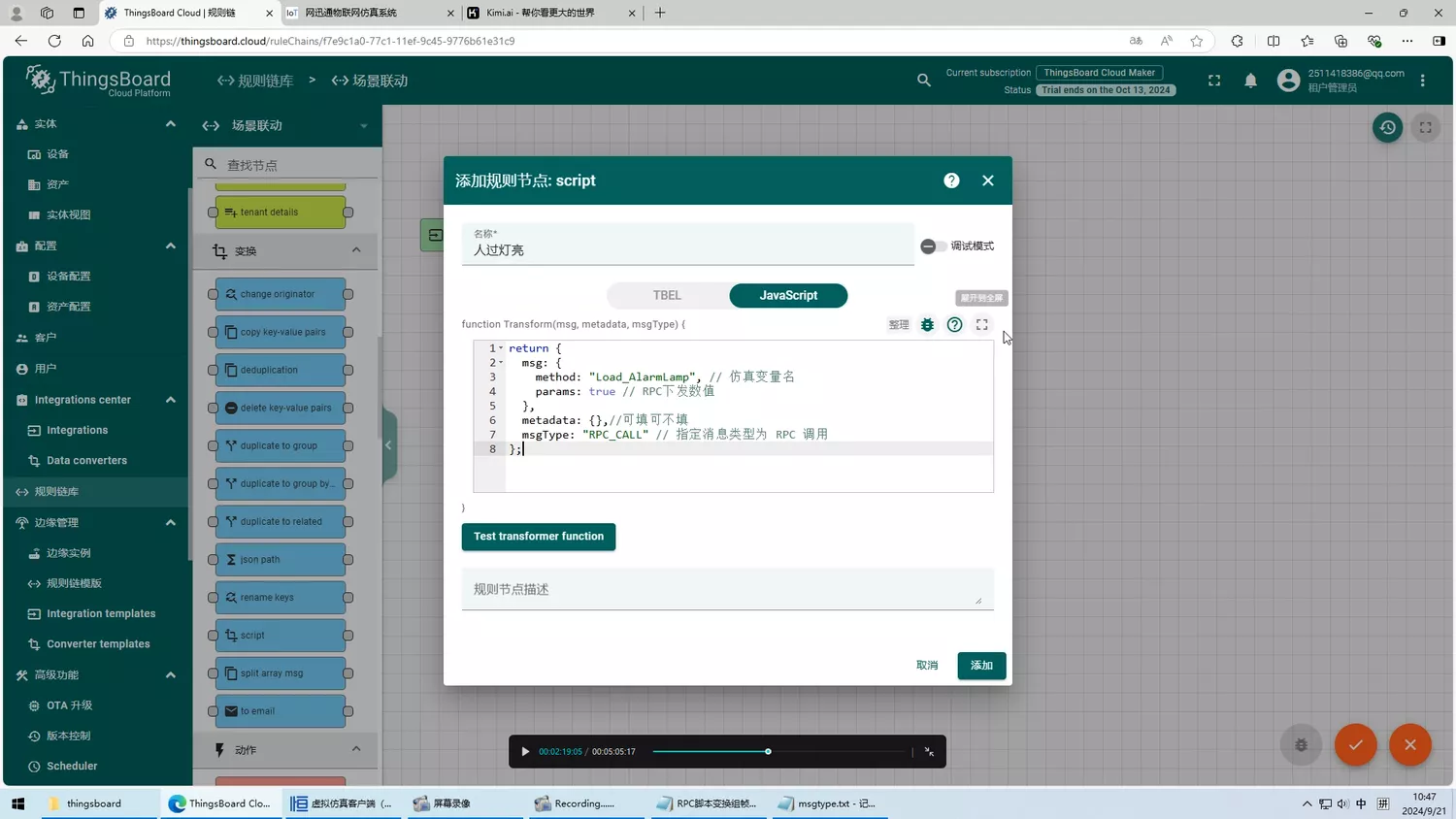

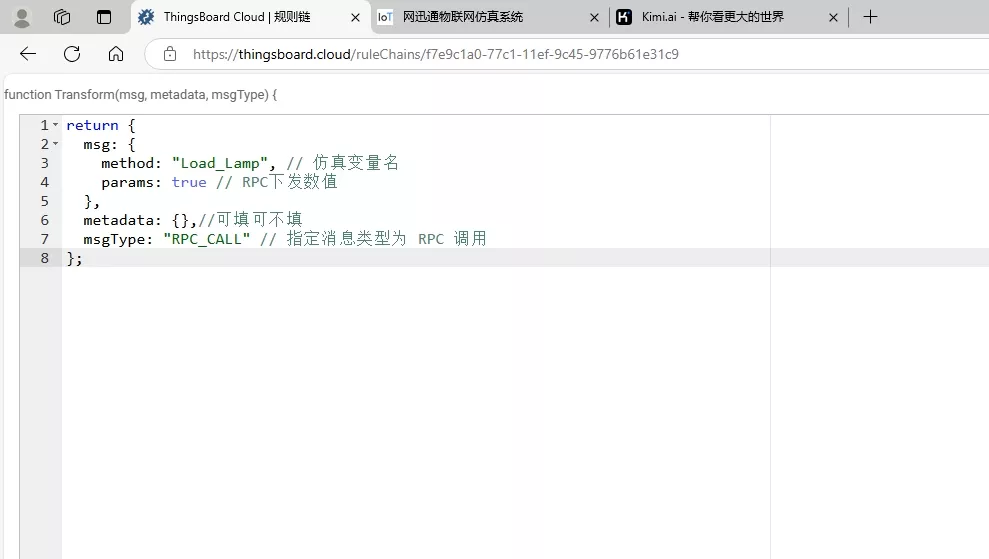

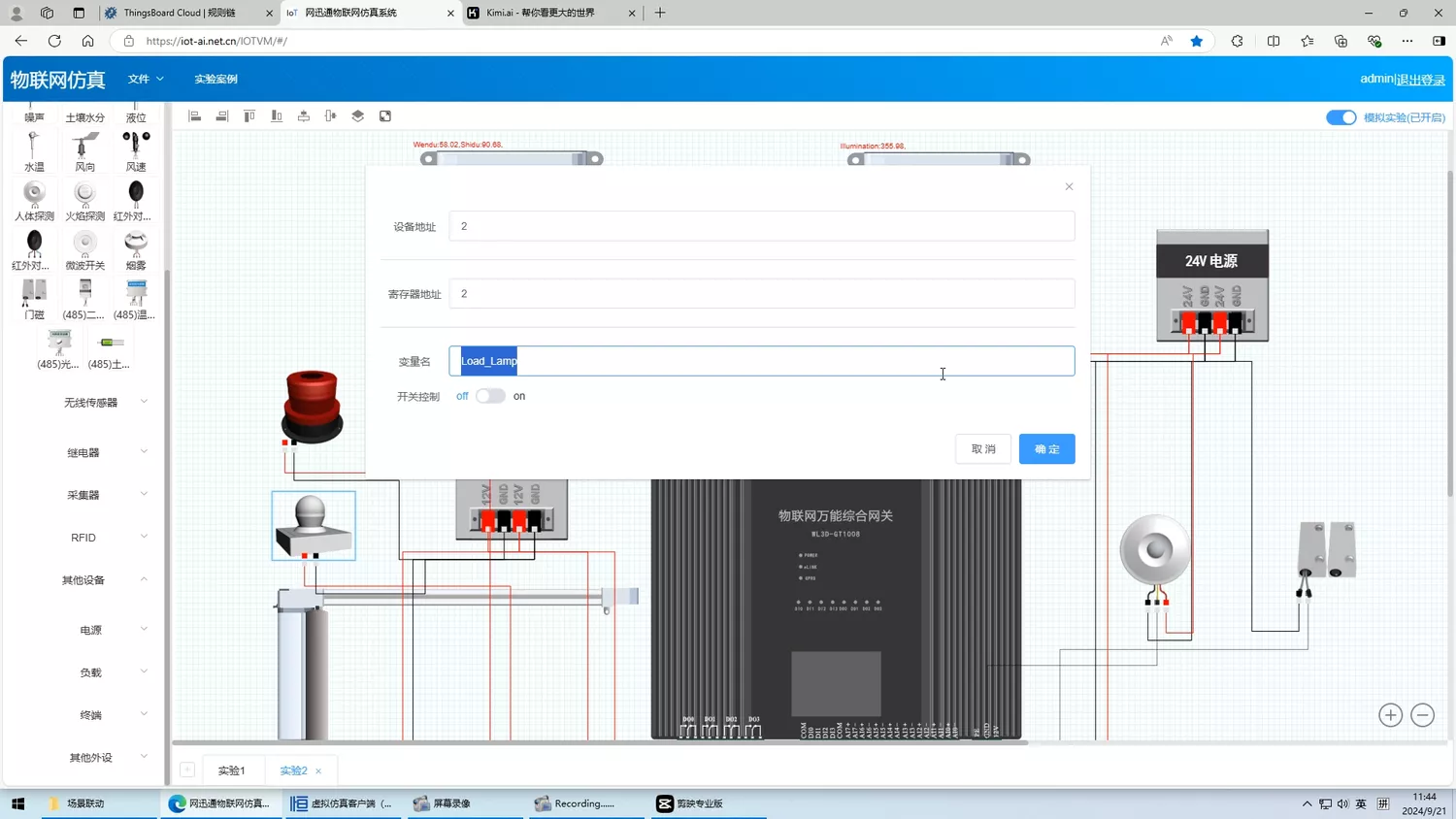

使用的是RPC下发控制的形式控制设备，复制格式进去，msg即为即将发送的消息。填写亮灯泡时的格式，复制灯泡变量名和更改需要下发的数值。msgtype为指定的消息类型，用来表示一个RPC调用请求

保存后，返回面板。当人体检测到有人返回true时，接入人过灯亮节点

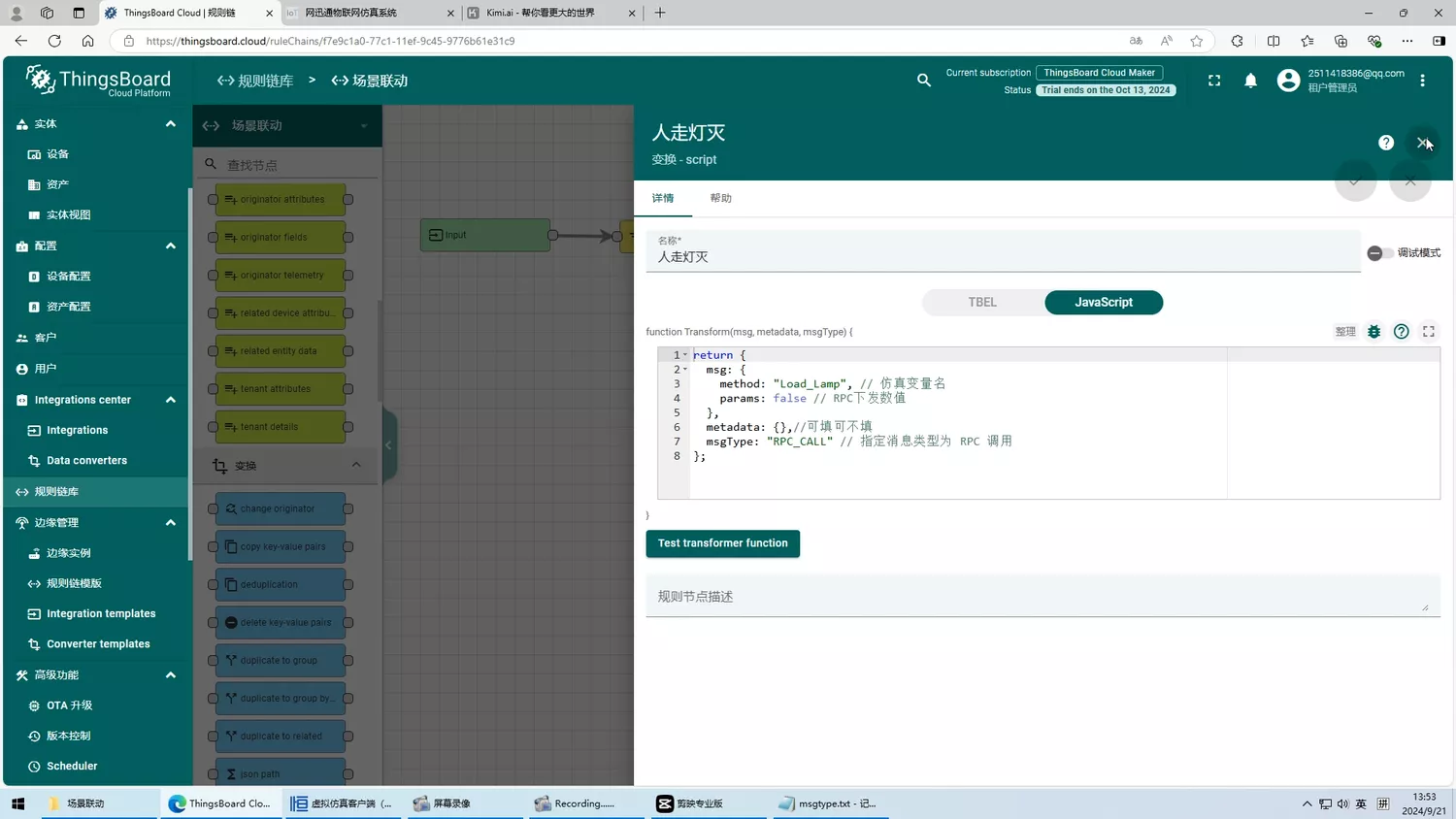

创建人走灯灭，只需要修改RPC下发的值即可。同理当人体检测到没人，返回false时，接入人走灯灭节点。

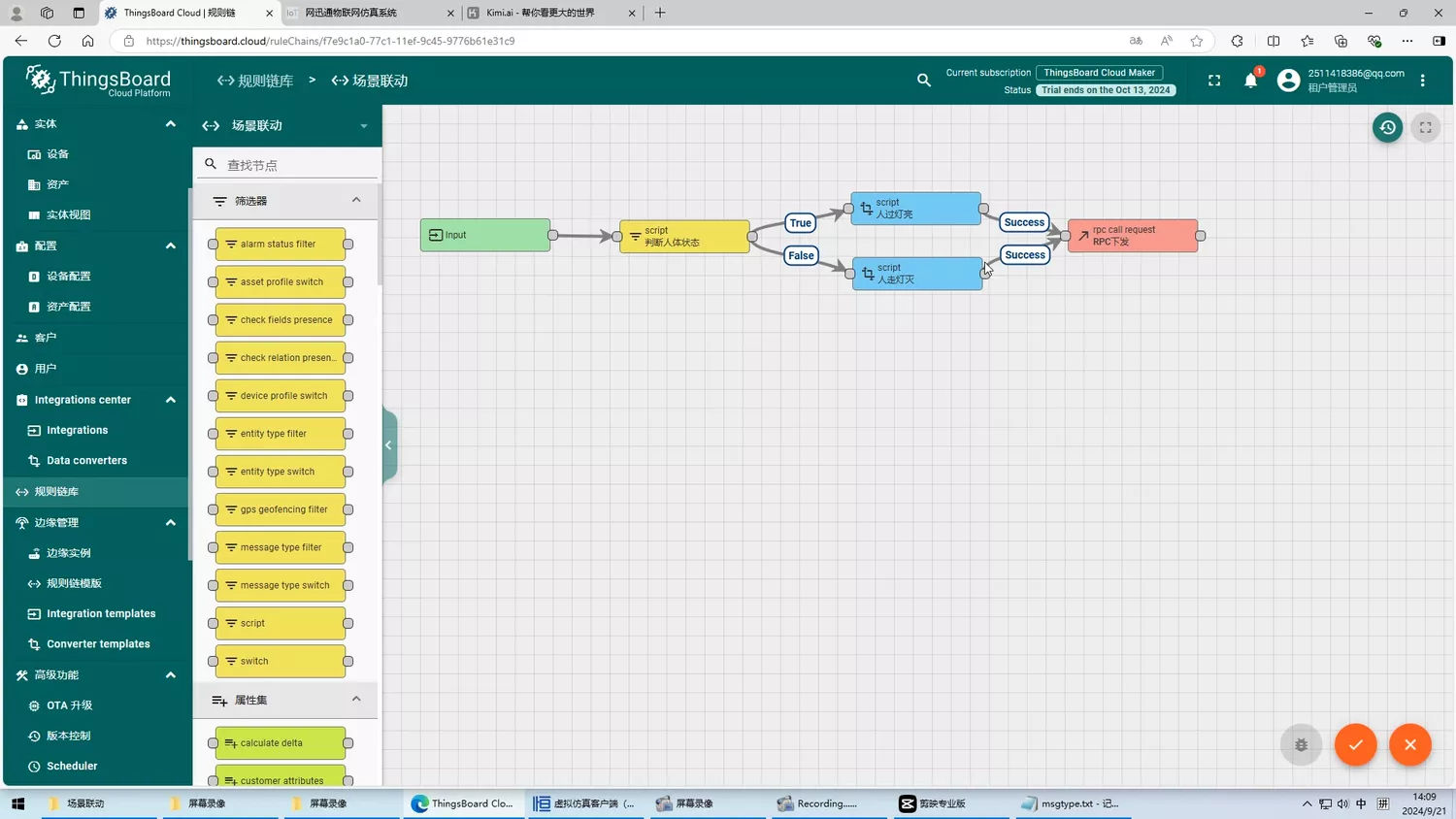

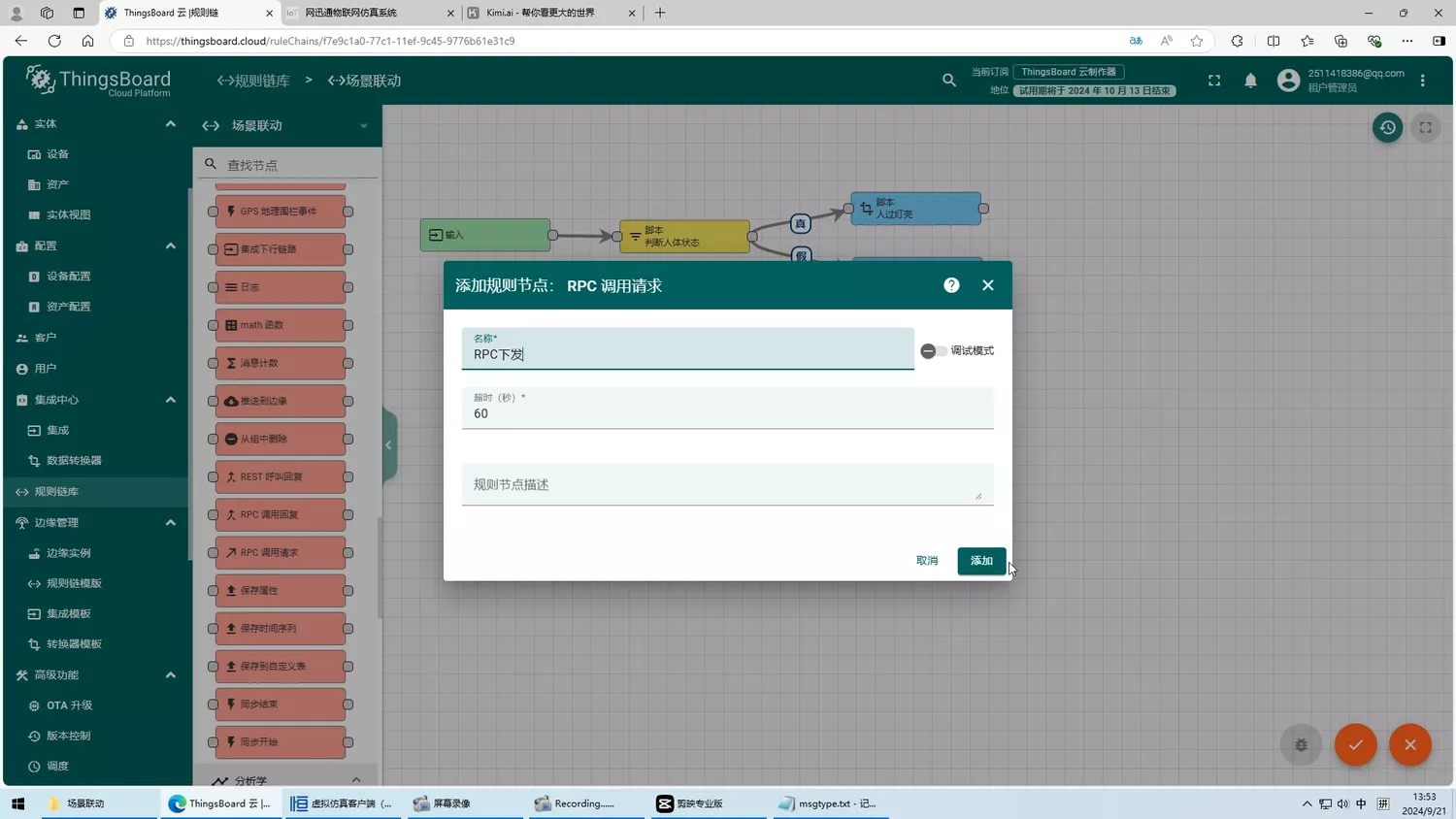

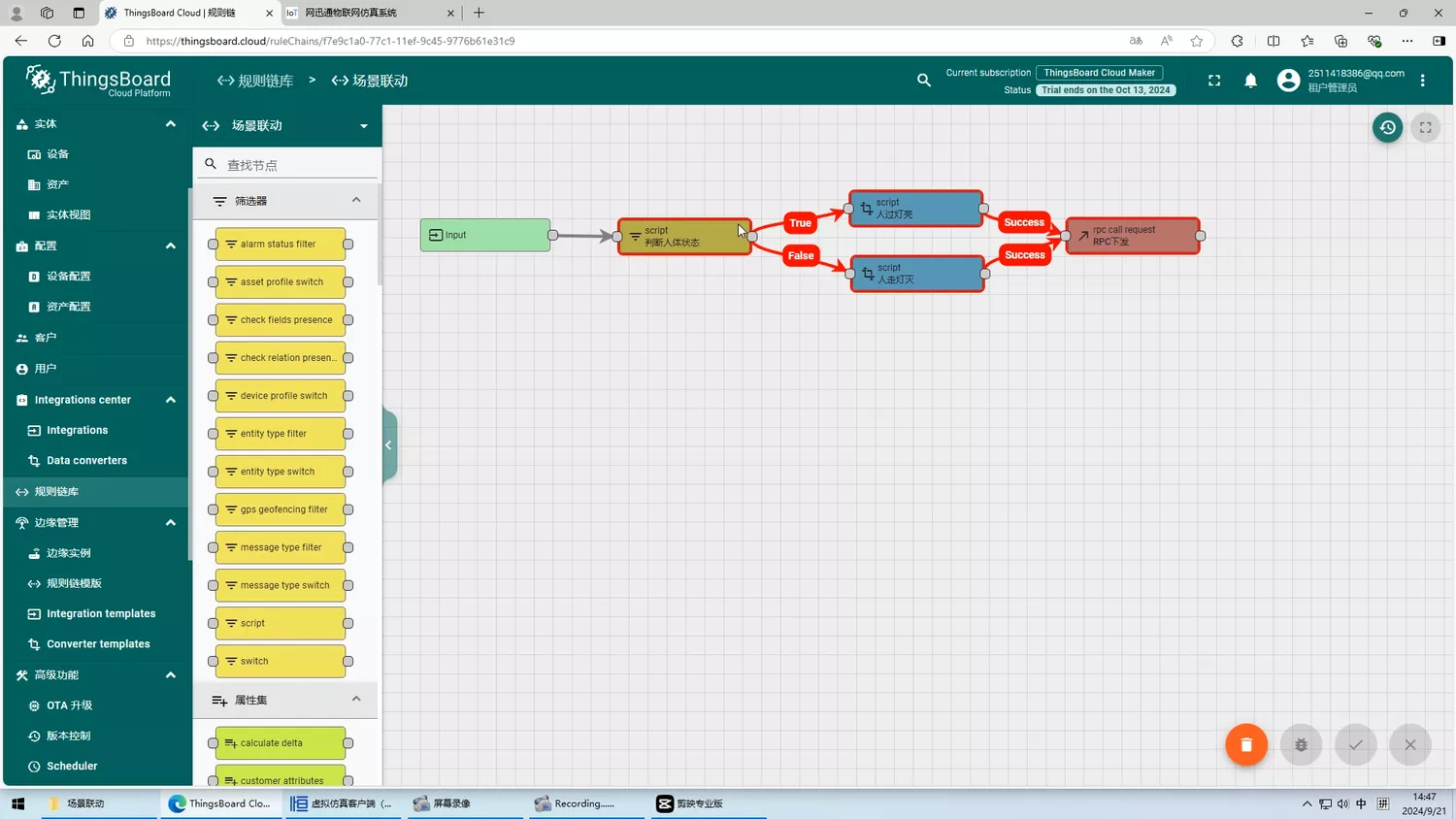

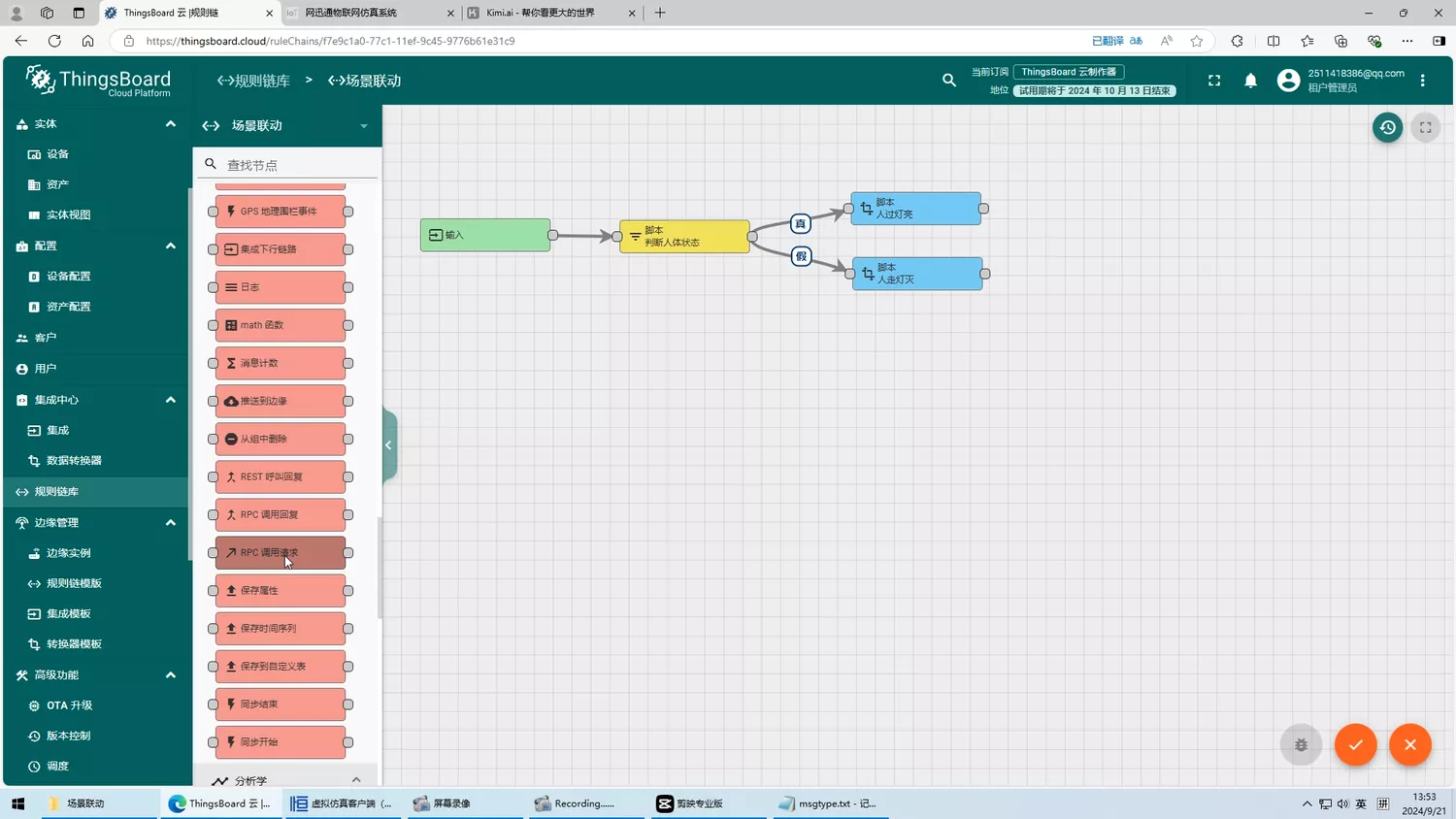

在动作栏目中找到并创建RPC调用请求节点，将人过灯亮和人走灯灭节点接入。当触发成功时，RPC会下发节点中的msg消息。写好逻辑后保存规则链

将MQTT上传的数据，输入到这条规则链中。

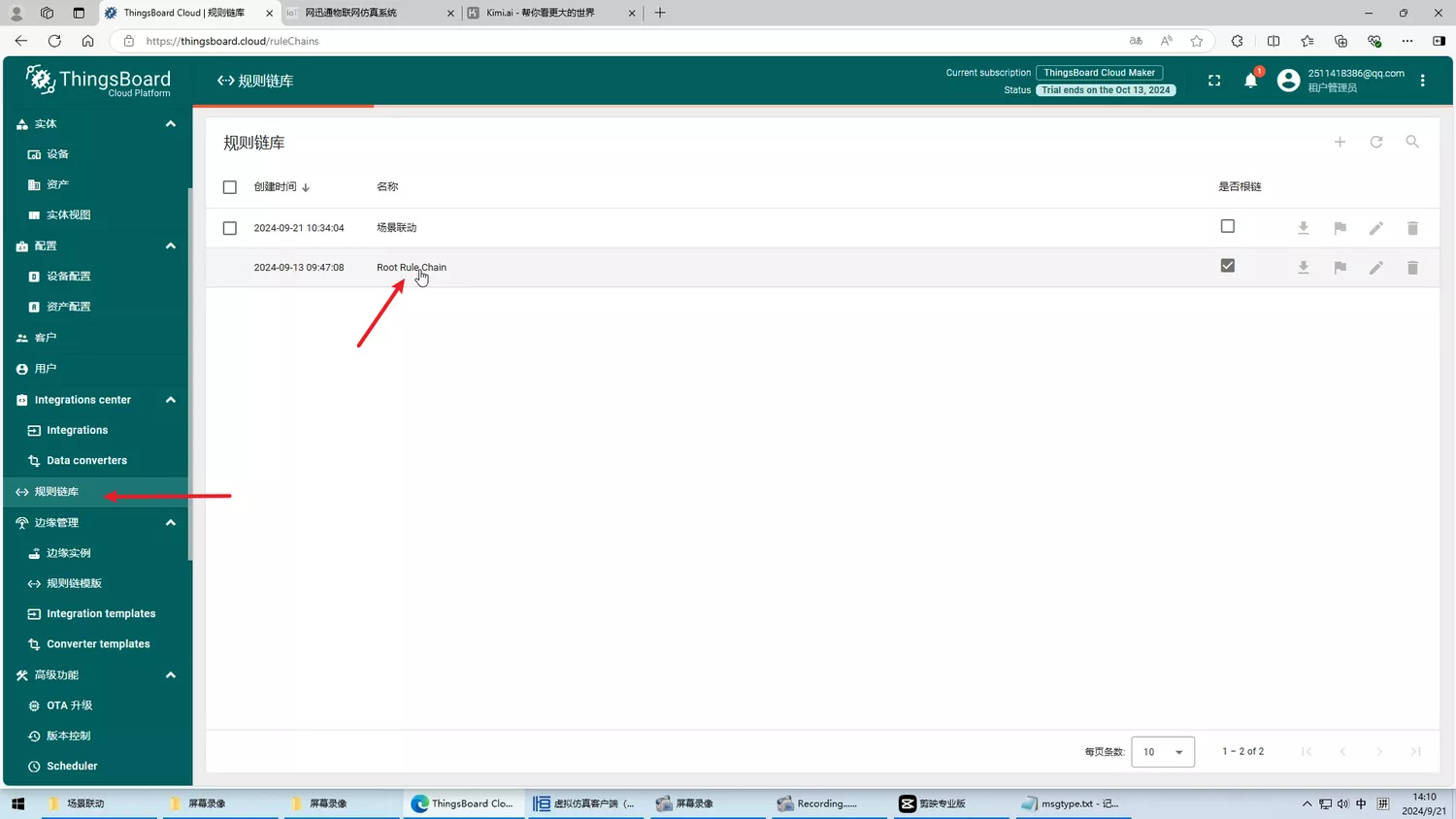

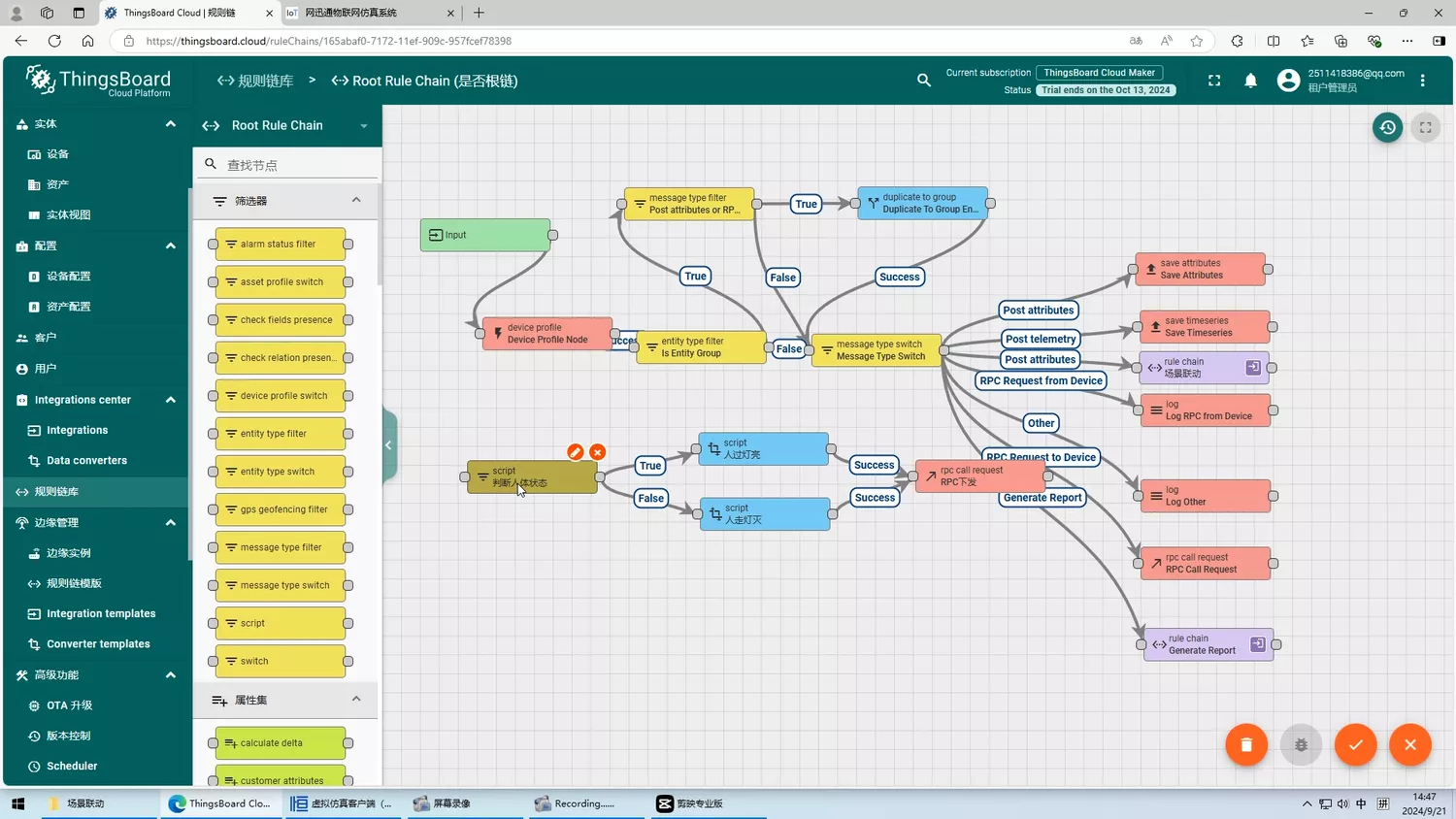

回到规则链库中，进入根规则链

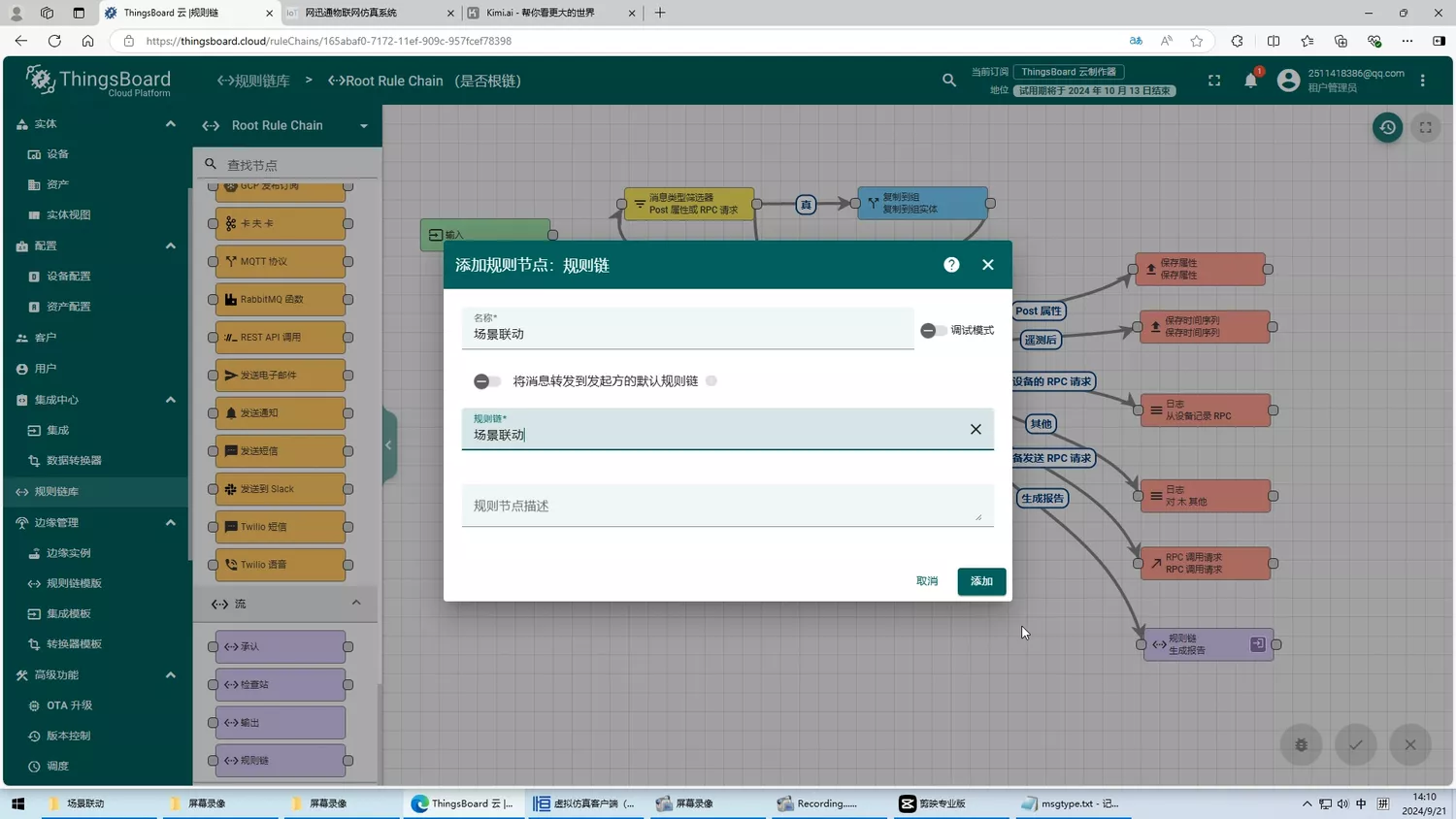

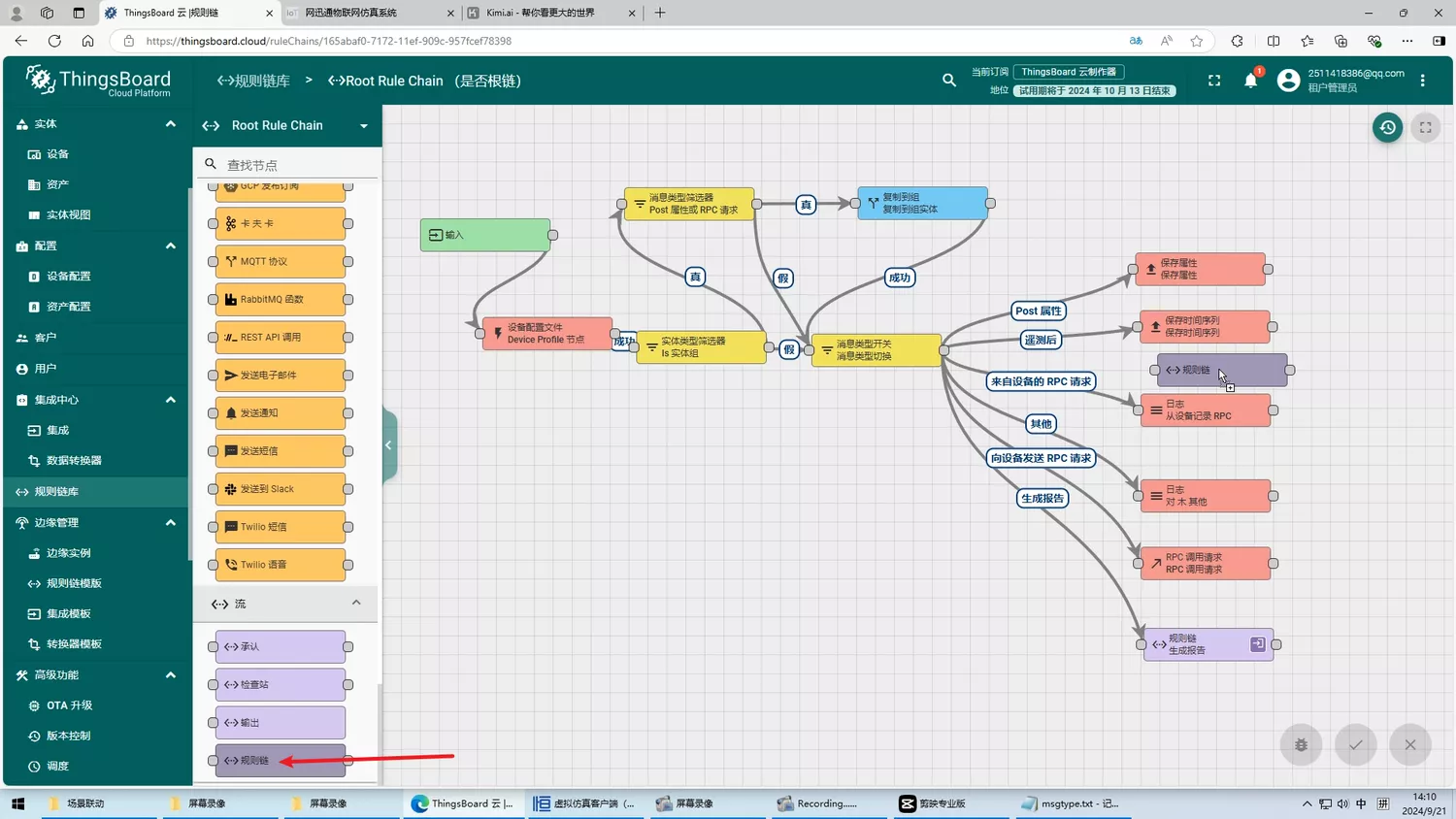

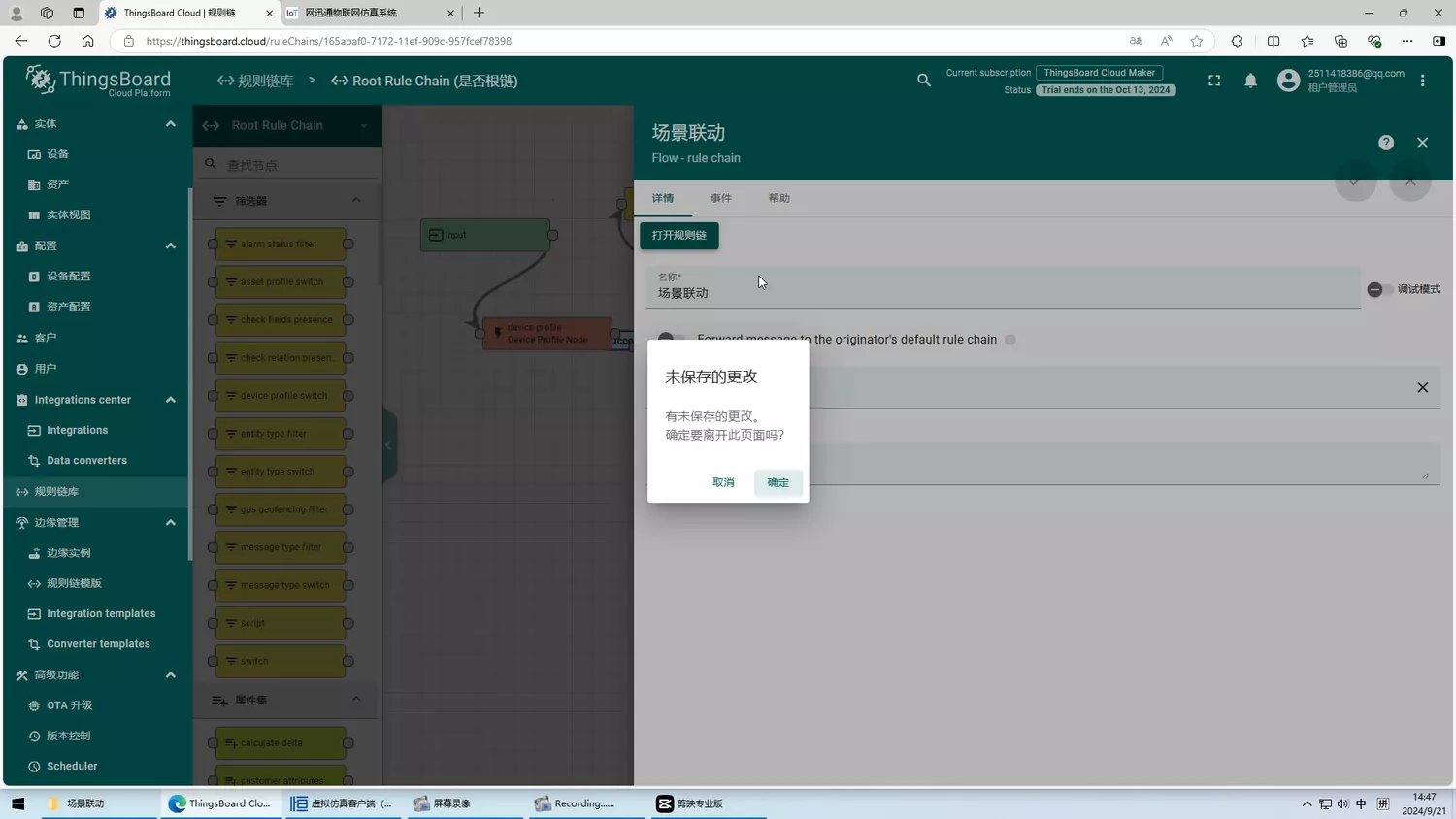

在流栏目中拉入规则链，名字自拟，规则链选择刚创建的规则链

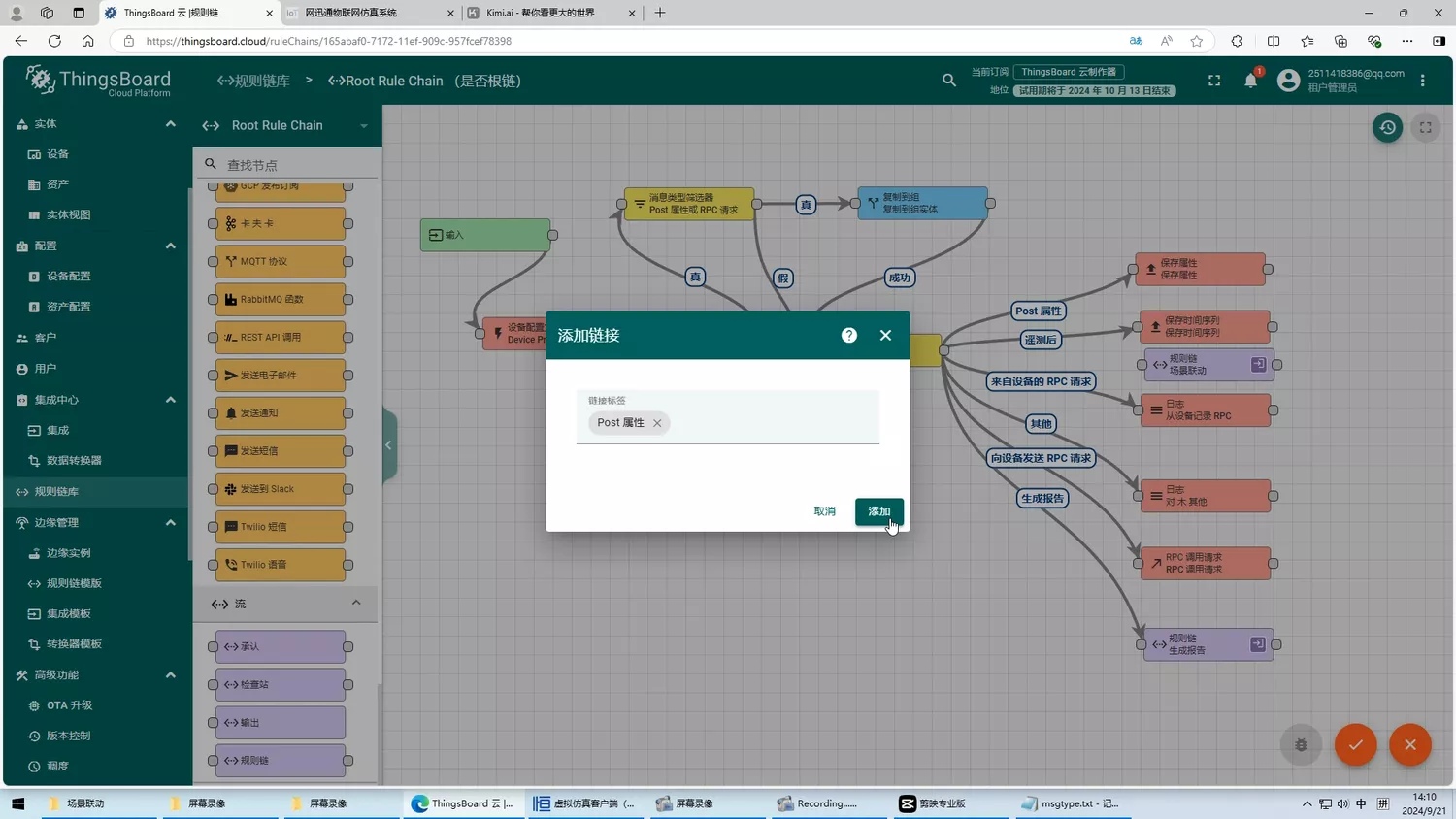

与消息类型开关接入，选择Post属性，添加完后保存即可

场景测试：

现在进行场景测试。当检测到有人时，灯泡就亮；反之，检测到没人时灯泡就灭。

返回到ThingsBoard中，进入场景联动规则链

复制节点到根规则链，可以直接在根规则链中设计场景联动

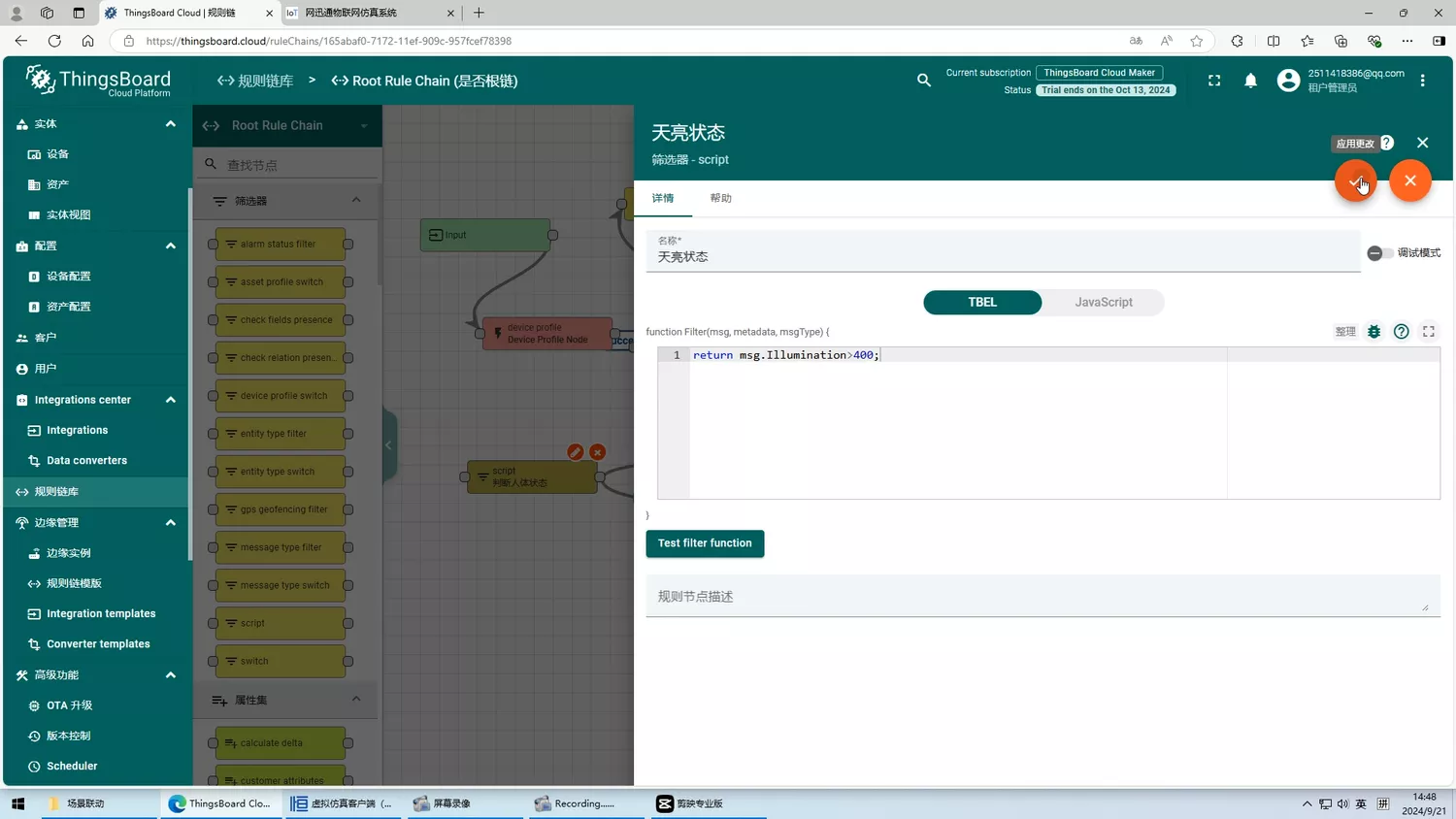

首先设计的是检测到天亮状态时，全开窗帘。设定光照度＞400时为天亮状态

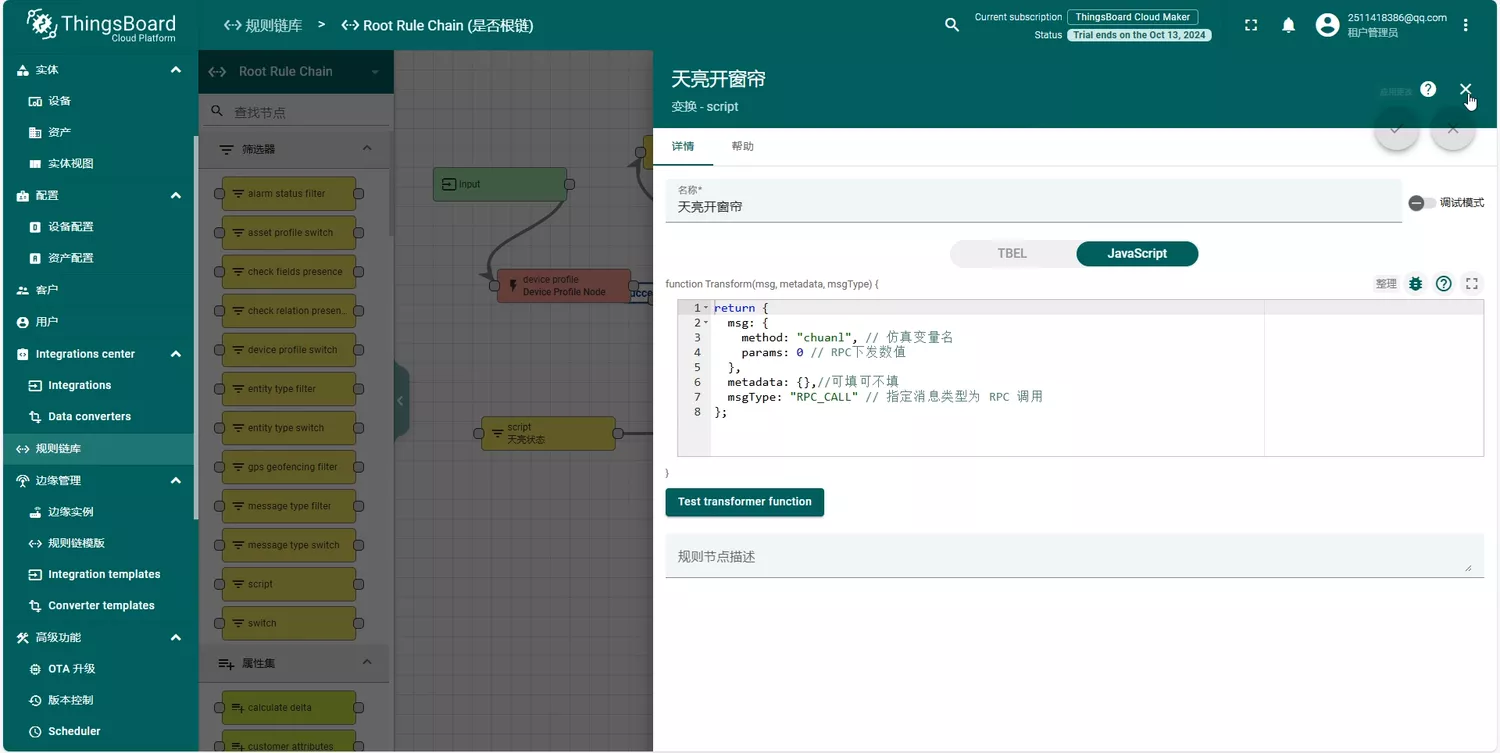

转换脚本中只需要更改需要下发的设备名和数值即可

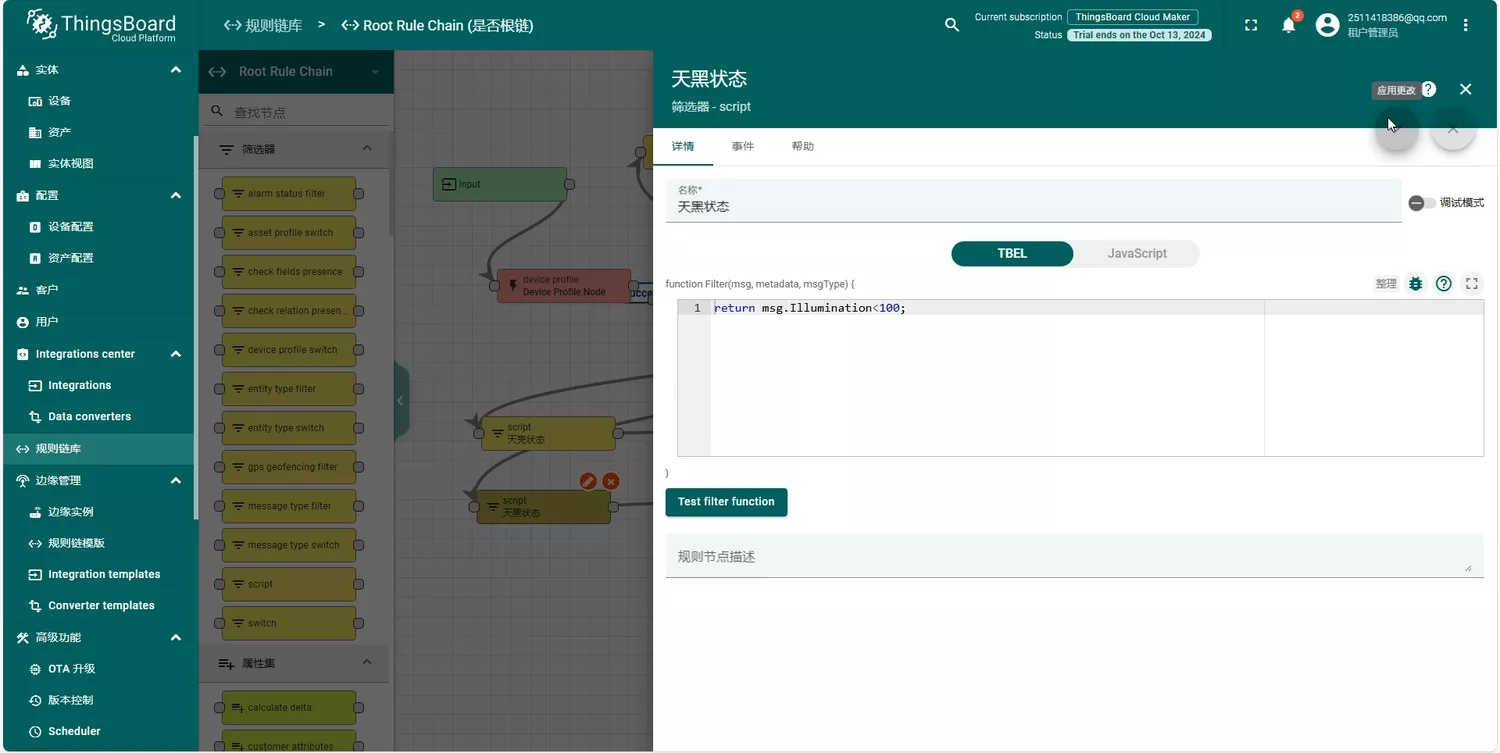

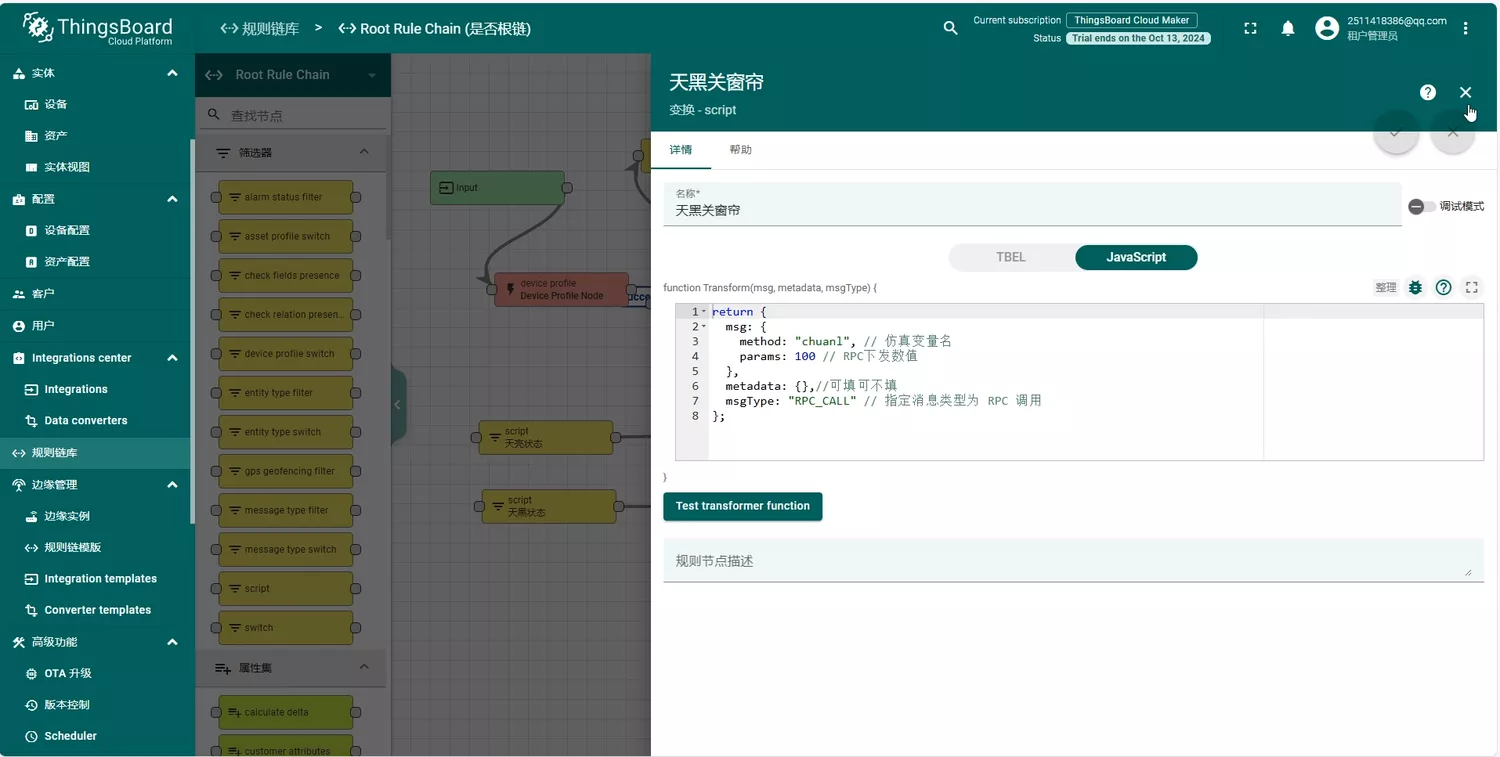

反之，为天黑状态时，全关窗帘当光照度小于100时为天黑状态

转换脚本，修改下发的值即可

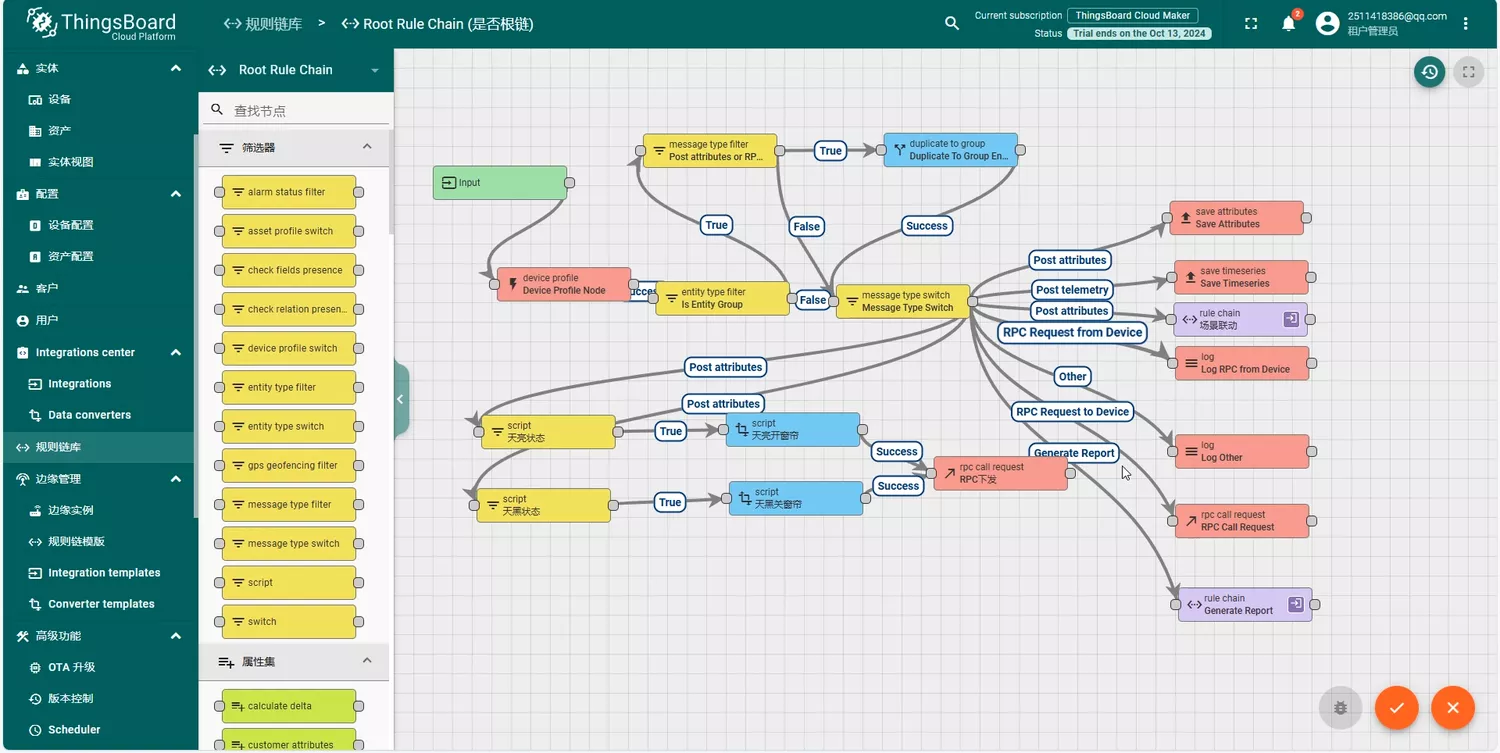

条件成立后，通过RPC下发控制两个联动节点前与消息类型开关接入，选择Post属性即可

整体联动：

保存好根规则链后，回到虚拟仿真系统，即可进行整体联动

人过灯亮：（将人体传感器触发为on，灯泡亮）

人走灯灭：（将人体传感器触发off，灯泡熄灭）

场景联动：

天亮开窗帘：将光照度设定固定值(大于400)即为天亮状态，窗帘就全部打开

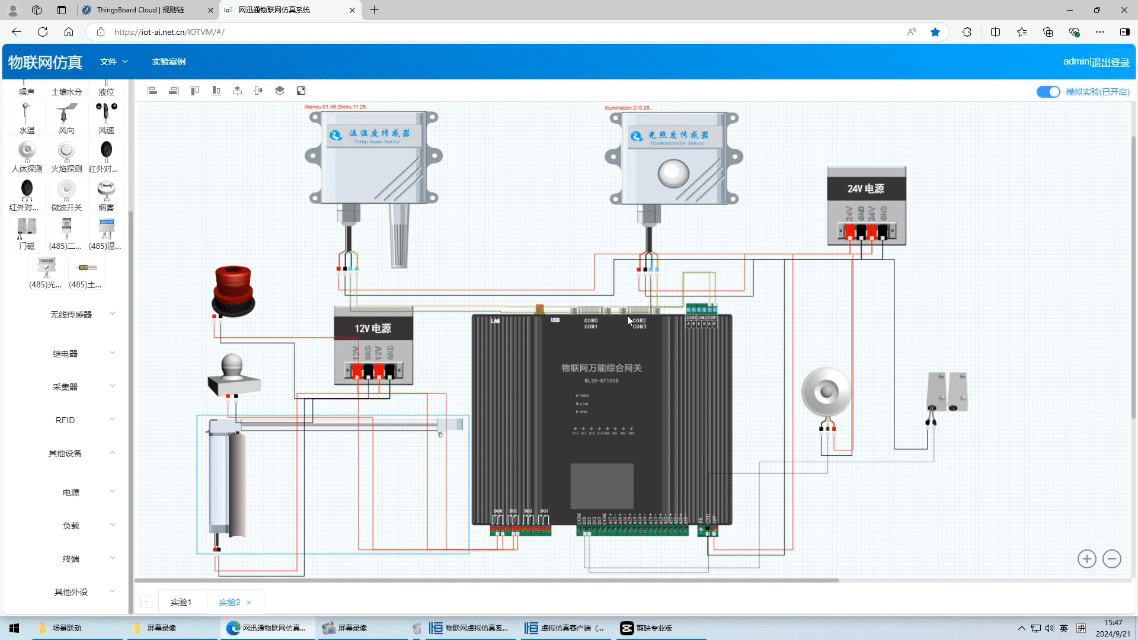

天黑关窗帘：

将光照度设定固定值(小于100)即为天黑状态窗帘就全部关闭
