产品介绍：

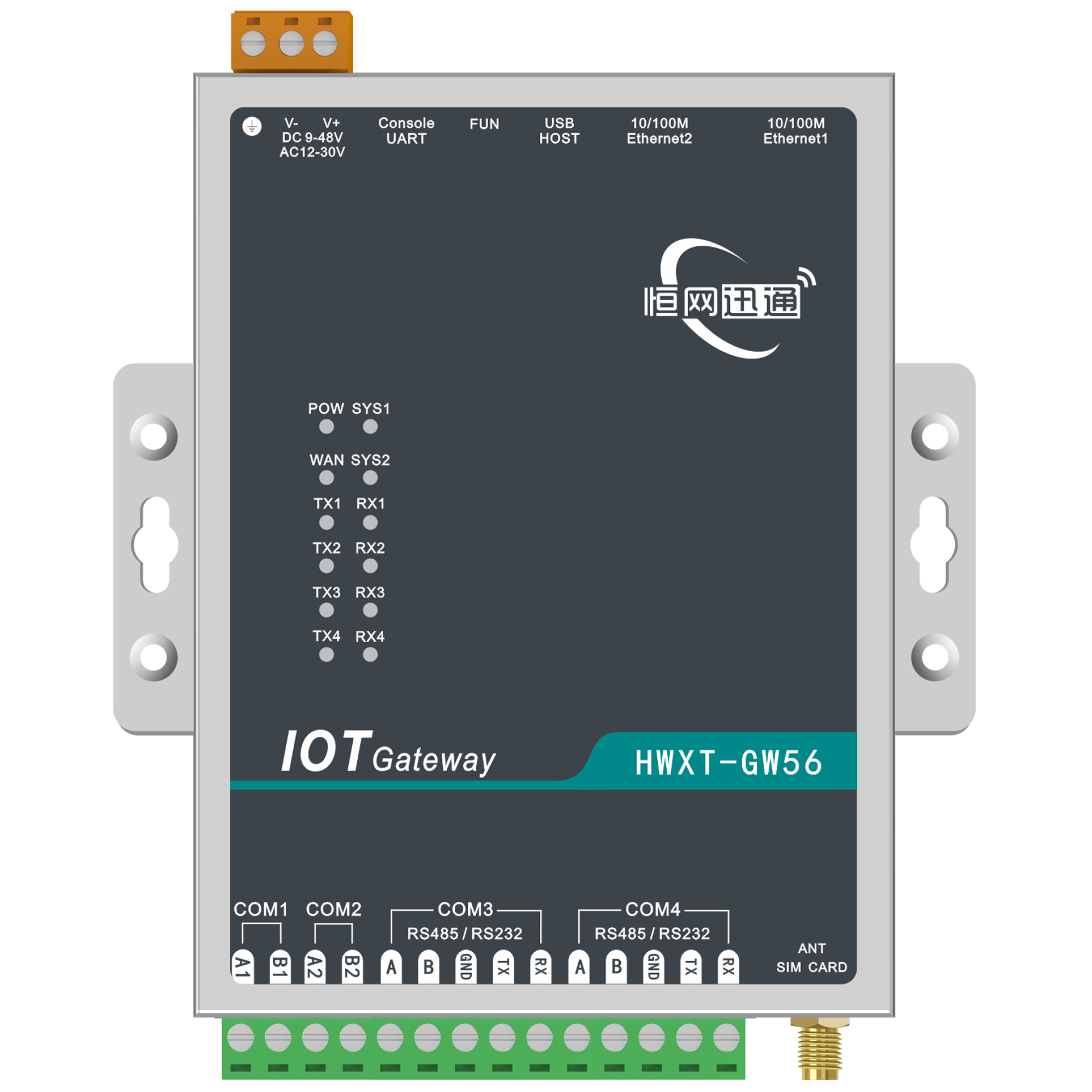

    HWXT-GW56边缘计算网关，CPU采用成熟的高性能双核心A35800MHz64位工业处理器。

    网关电源输入采用业内领先的超宽降压DC/DC方案，为用户提供DC9~48V超宽压电源输入并支持交流供电。采用的同步整流降压技术能保持高效率并有效减少发热，整机运行温度的下降，能进一步提升长期不断电运行的可靠性和寿命。能抵抗GB/T17626.5-2008标准中最高等级4级(4KV)8/20uS的雷击测试。多重电源防护，抗静电、过流、防反接等保护能有效保证野外等恶劣环境下的可靠运行。

    网关集成2个100M/10M高速自适应网卡，网卡采用双级防雷防静电保护，能抵抗2KV雷击。

    网关支持4路RS485和2路RS232通信接口，全部采用全独立电气隔离设计，RS485电路采用三级防雷防静电保护，支持GB/T17626.5-    2008标准中10/700uS测试的最高等级4KV防护。每路RS485全部采用完全独立隔离电源设计，每一个对外RS485接口都和其它RS485接口完全电气隔离。有效减少复杂电磁干扰环境下，对RS485总线的串扰问题，从而提高整个系统通讯的可靠性。

    HWXT-GW56边缘计算网关内部集成可靠的工业4G模块和WiFi模块，内部也集成了完善的异常恢复处理电路，可以有效解决用户在无人值守应用中需要实现的故障自恢复功能。

    稳定的硬件设计能够保证系统长时间正常运行不宕机。支持纯硬件定时看门狗，适合无人值守7X24小时运行的应用场景。

    软件系统上，HWXT-GW56边缘计算网关运行了最新的linux5.10内核，并移植了多种通信协议和物联网平台，支持lua脚本编程、python脚本编程、node-red流程化编程、c#编程等开发配置模式。配套网关配置工具，可以快速实现各项参数配置。

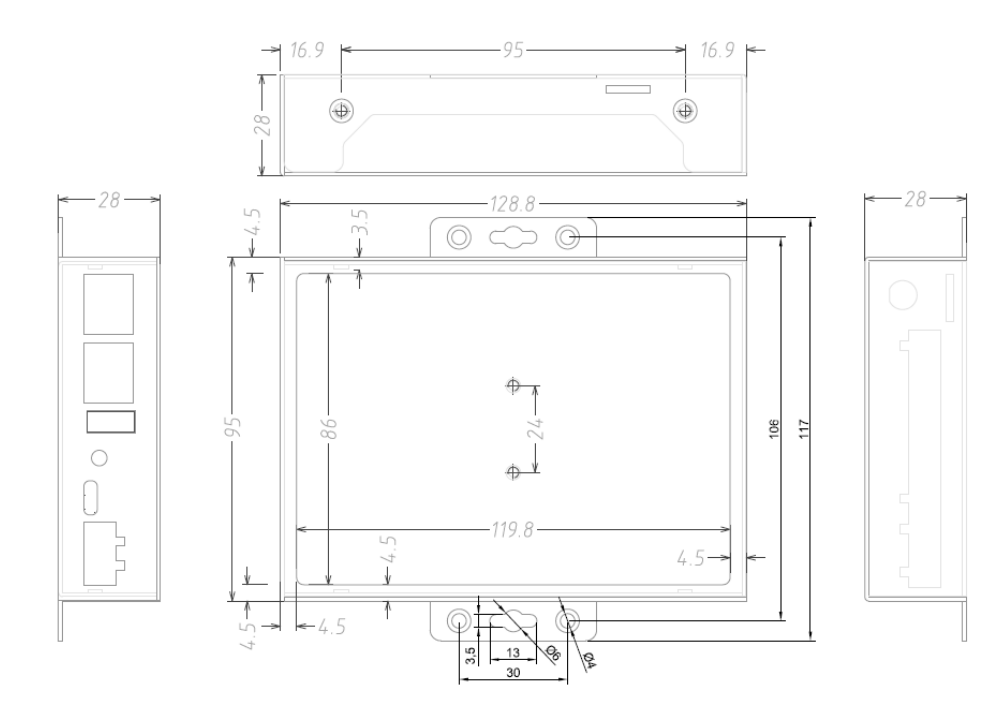

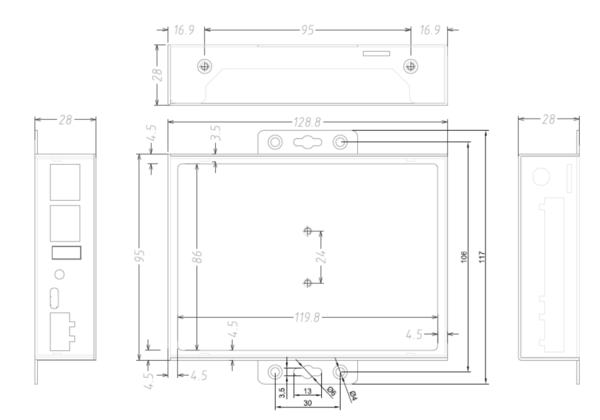

产品尺寸：

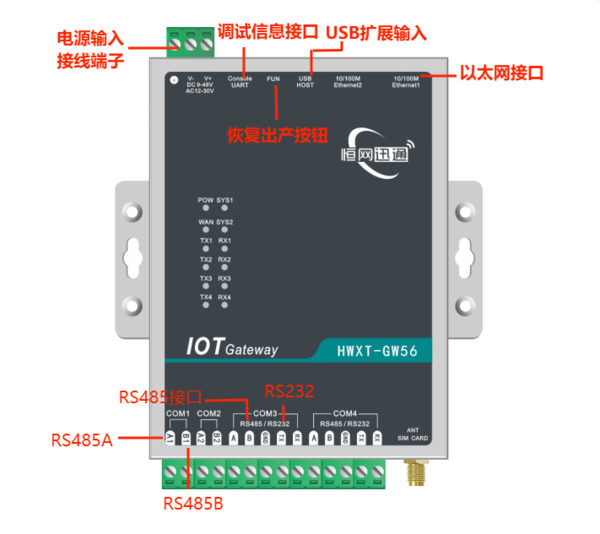

接口说明

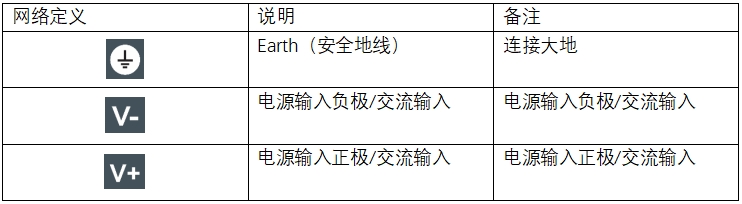

电源接口

HWXT-GW56边缘计算网关电源接口为3PIN5.08mm端子

电源输入支持（直流）DC9V～48V、（交流）AC12V～30V宽压输入，支持过流、抗雷保护，支持反接保护。

电源防护

                ◆GB/T17626.5-2008标准4级(4KV)8/20uS雷击测试

                ◆防反接保护

                ◆过压保护

                ◆抗脉冲群保护

                ◆抗静电:±15kVHumanBodyModel

                             ±15kVIEC61000-4-2AirDischarge

SIM卡插口

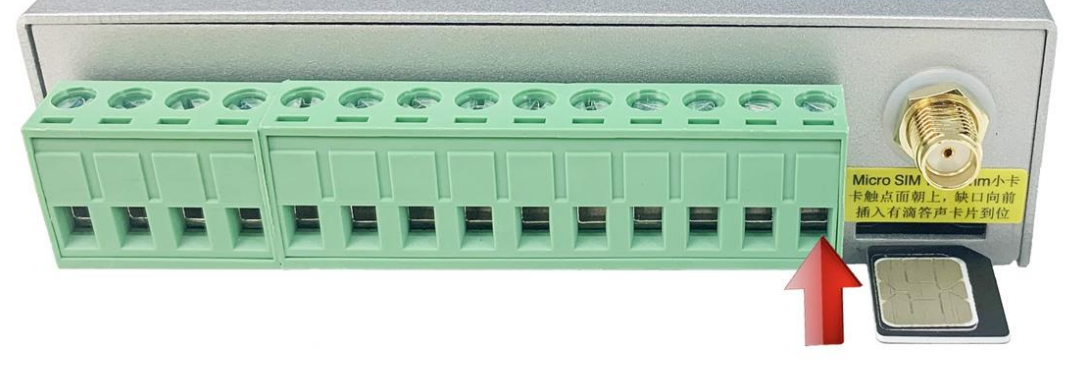

网关集成一个自弹式工业SIM卡槽，方便用户插入SIM卡接入不同运营商实现无线上网（如图2中标号8）。支持SIM卡类型为：MicroSIM卡12*15mm（小卡）。

RS485/RS232接口

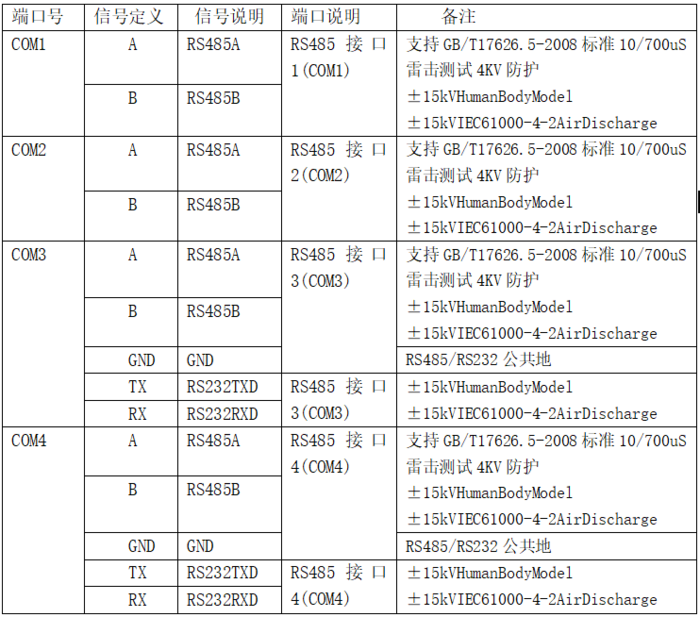

网关对外总共有4个串口分别为COM1～COM4，对外4个RS485接口全部采用完全独立隔离电源设计。每一个对外RS485接口都和其它RS485接口完全电气隔离，并且RS485接口全部采用多级防雷防静电设计，非常适合对稳定性要求苛刻的工业与电力系统应用。接口采用标准14PIN5.08mm间距连接器，脚位定义如下表：

读取Modbus设备

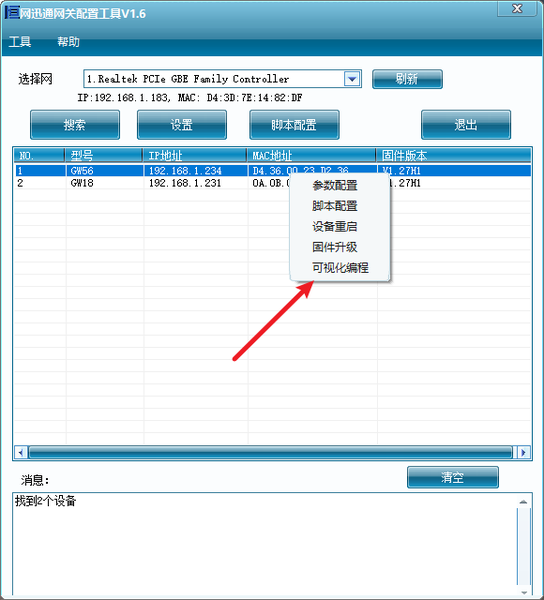

打开网迅通网关配置工具

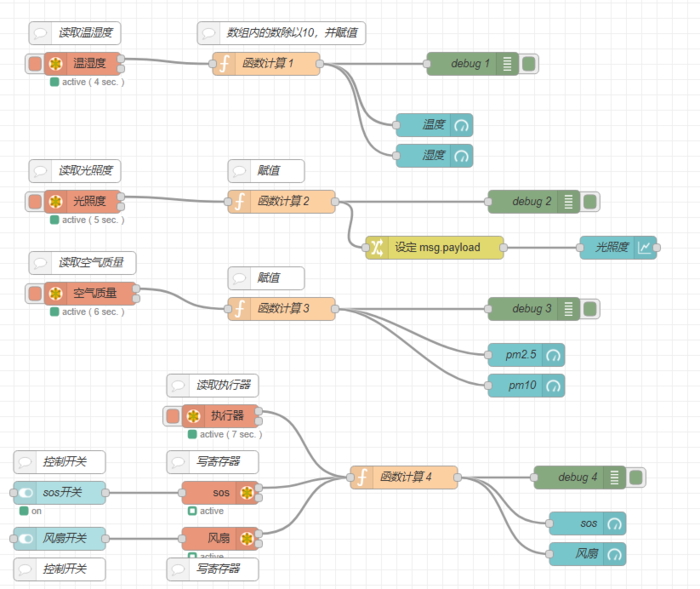

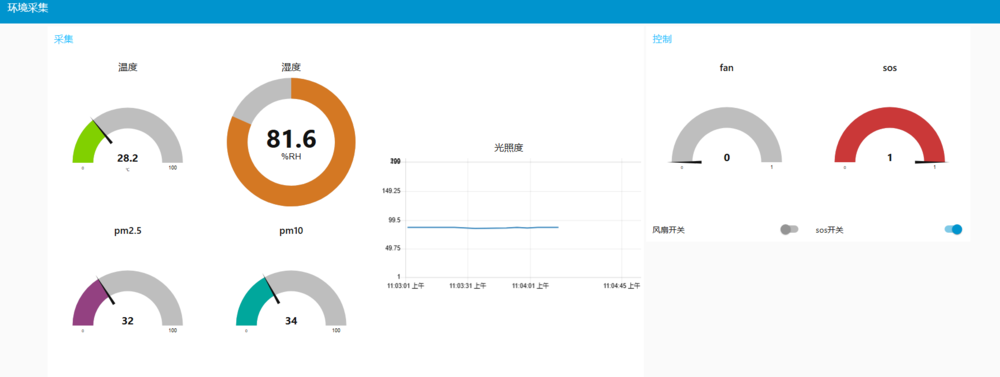

可视化编程：
