这一次我们介绍的是来自网迅通公司的 网迅通4G DTU，它支持通过 MQTT 接入 ThingsCloud，在很多用户的物联网项目中运行非常稳定。

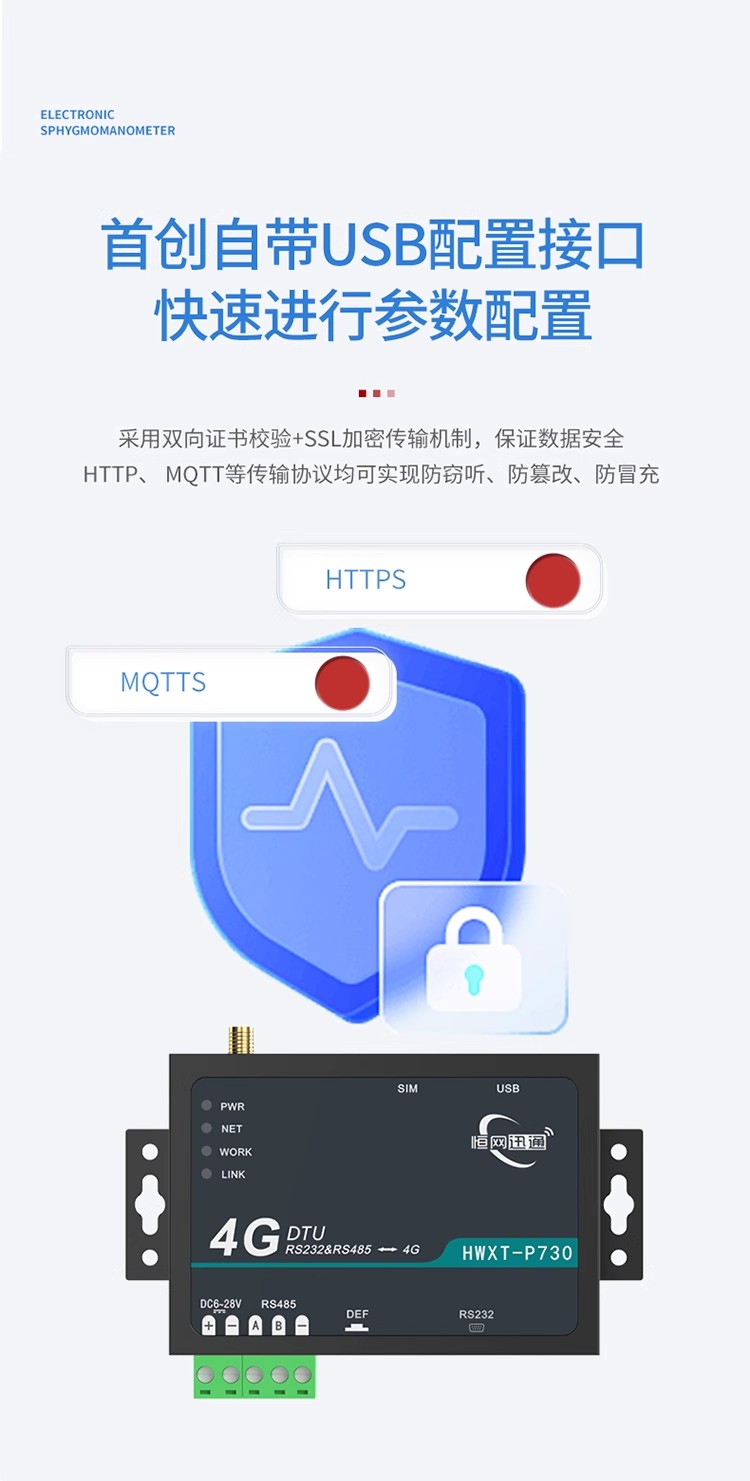

我们以这台 HWXT-P730 4G DTU 为例，介绍接入 ThingsCloud 的步骤。

ThingsCloud 上的准备工作

在实践中，我们通常将 DTU 作为透传网关，用于在 Modbus 子设备和云平台之间起到消息转发作用。这里我们使用 DTU 的 MQTT 透传方式，准备工作只需要以下几步：

• 创建设备类型和设备。

• 在设备类型中建立自定义数据流，用于在 MQTT 通信中透传 Modbus 消息。例如创建一个标识符为 stream 的自定义数据流。

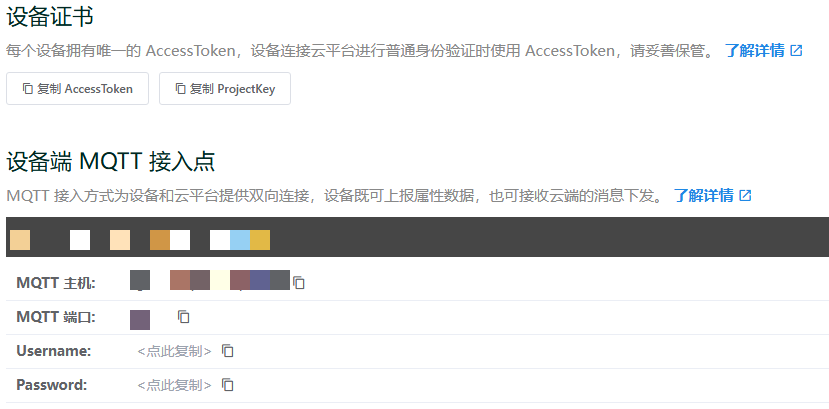

• 拿到设备的 MQTT 主机名、端口、证书。



具体的步骤请浏览： DTU MQTT 透传方式接入云平台

DTU 设备端的配置

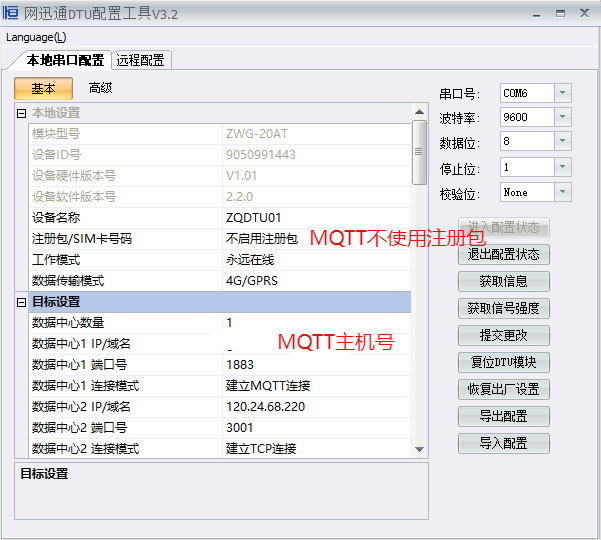

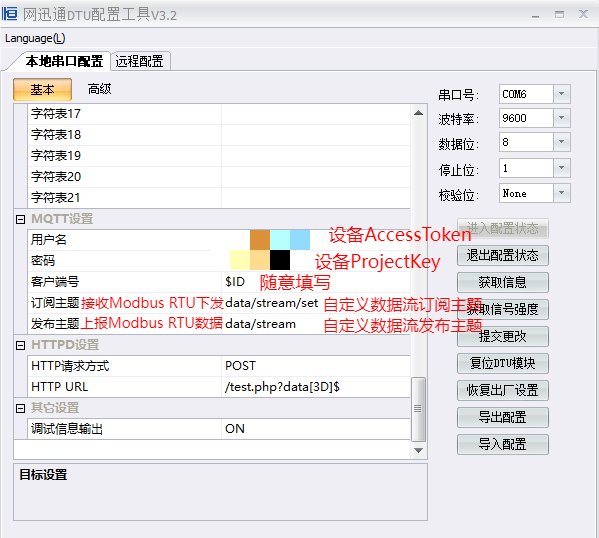

打开 DTU 的配置软件，连上串口，只需要填写以下几个部分：

• 目标地址：填写 MQTT 主机名

• 目标端口：填写 MQTT 端口

• 设备账号：填写设备普通证书中的 AccessToken

• 设备密码：填写设备普通证书中的 ProjectKey

• ClientID：随意填写即可

• 订阅主题：填写前边创建的自定义数据流的订阅 Topic（设备订阅云平台下发数据），本例中是 data/stream/set，请以您实际创建的为准。

• 发布主题：填写前边创建的自定义数据流的发布 Topic（设备推送数据到云平台），本例中是 data/stream，请以您实际创建的为准。

• 注册包：DTU使用MQTT不需要用到注册包。

如下图:

写入配置后，提交更改，复位DTU模块，即可自动进入透传模式，和 ThingsCloud 建立连接。

连接 RS485 Modbus 传感器

这里我们给 DTU RS485 端口连接了 7 个 Modbus 传感器和2个Modbus执行器：

• 温湿度传感器

• 光照度传感器

• 空气质量传感器

• 红外对射传感器

• 人体红外传感器

• 门磁传感器

• 烟雾传感器

• 报警灯

• 风扇

这些传感器为智能家居实现的实时监测，项目中使用了 ThingsCloud 控制台看板，以及为家庭成员分配 App 来查看负责家庭的环境和安防。

添加Modbus传感器

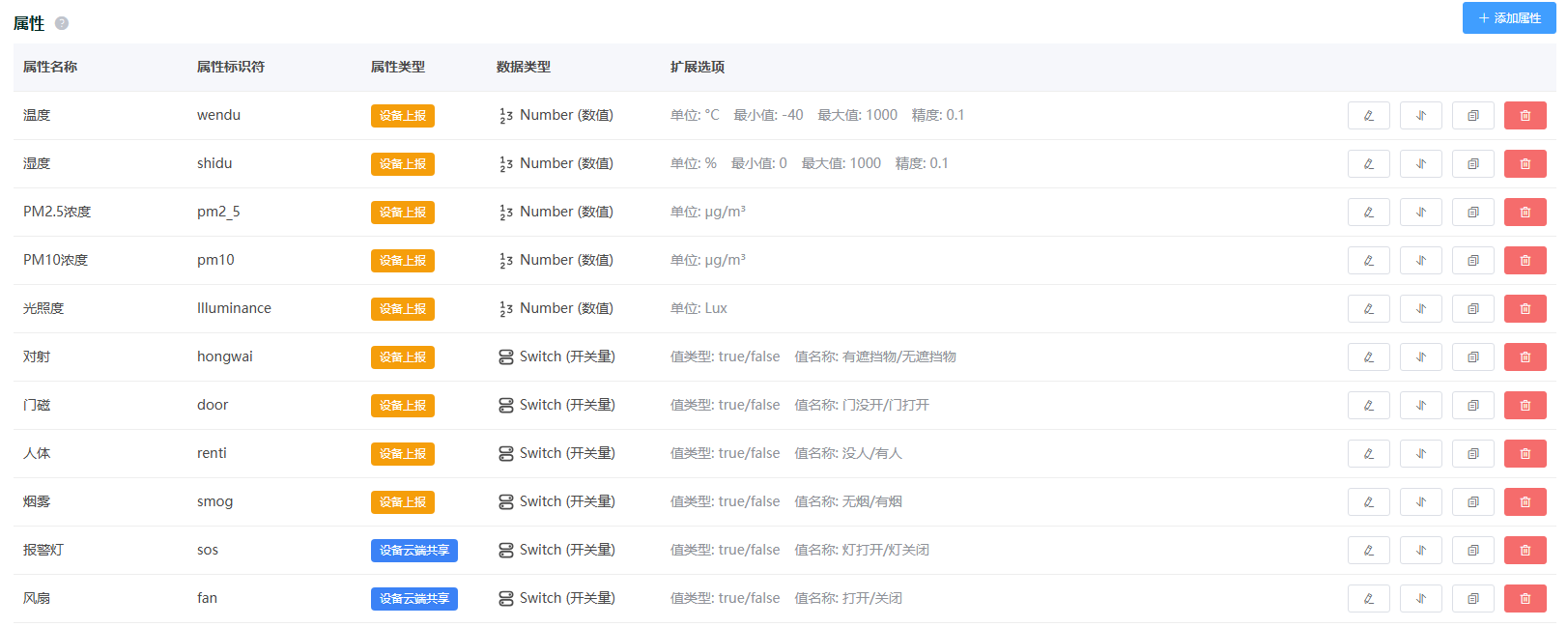

创建项目后，进入功能定义创建属性，根据数据类型和寄存器类型定义。如下图：

具体的步骤请浏览：属性类型

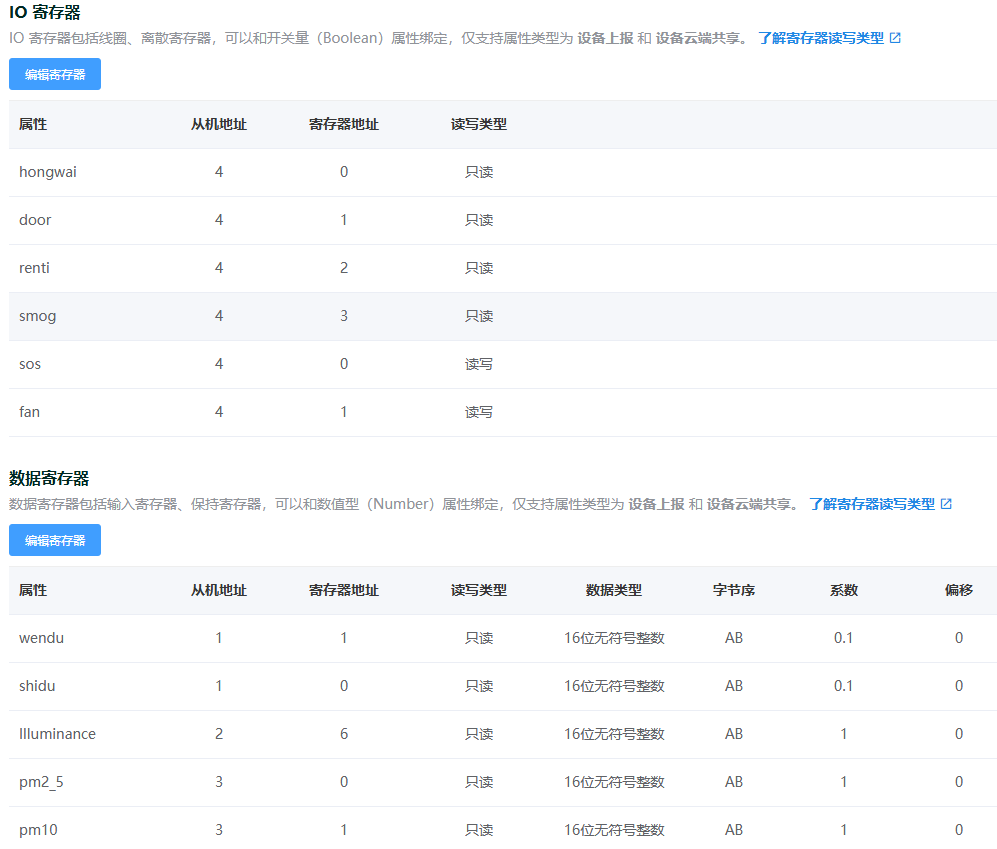

进入Modbus配置，开启属性智能转换后，进行Modbus寄存器设置，如下图：

具体的步骤请浏览：使用Modbus寄存器设置

使用任务下发Modbus查询

通过为设备创建任务，可以下发 Modbus 查询指令给传感器，并且可以设置定时任务，按一定时间间隔来读取传感器数据。

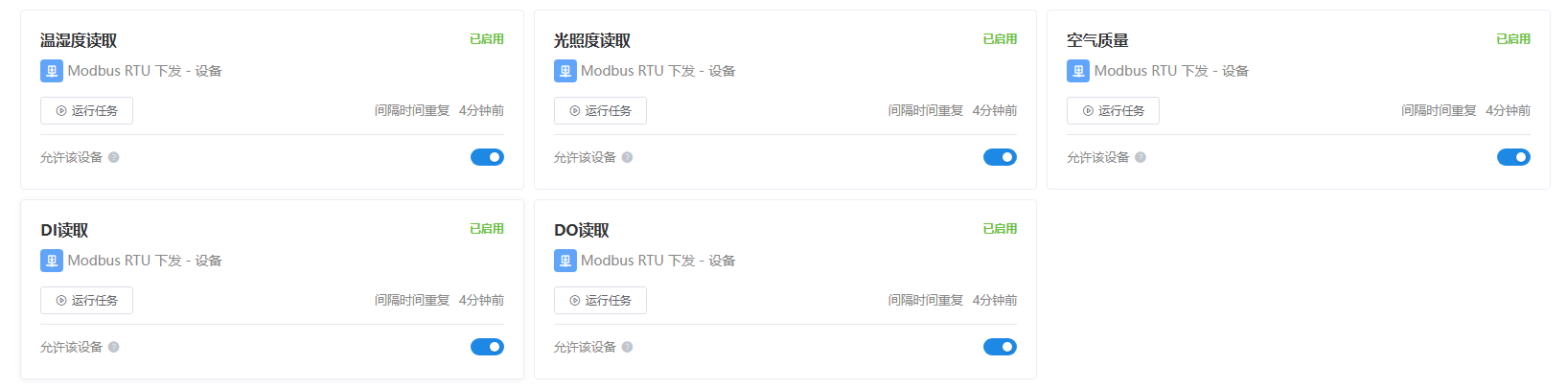

我们可以创建多个任务，来分别读取每一个传感器的数据，如下图：

具体的步骤请浏览：自定义任务下发

在ThingsCloud控制台查看数据

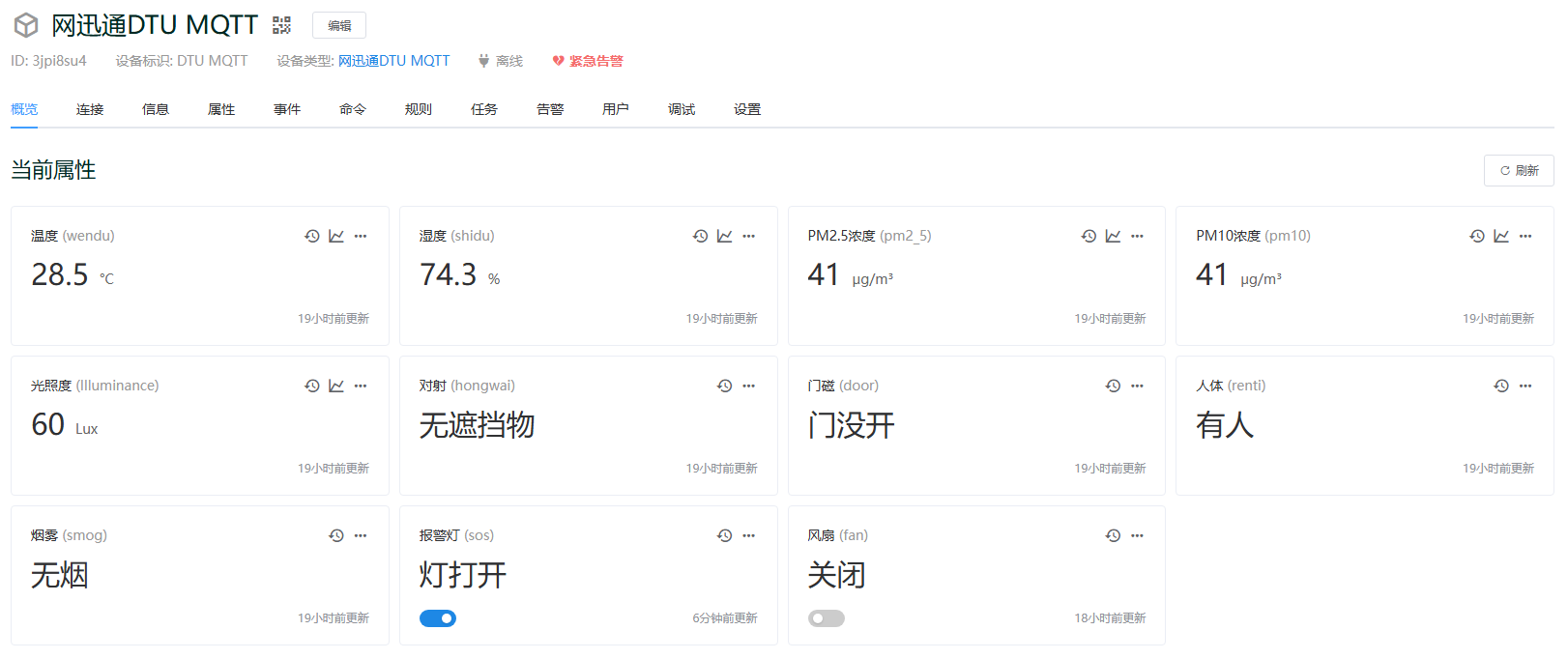

进入设备，可以看到设备的多个属性，每个属性对应一个采集数值，我们可以看到当前最新数值，也可以查看历史数值和时序曲线图。如下图：

搭建可视化看板实时监测数据

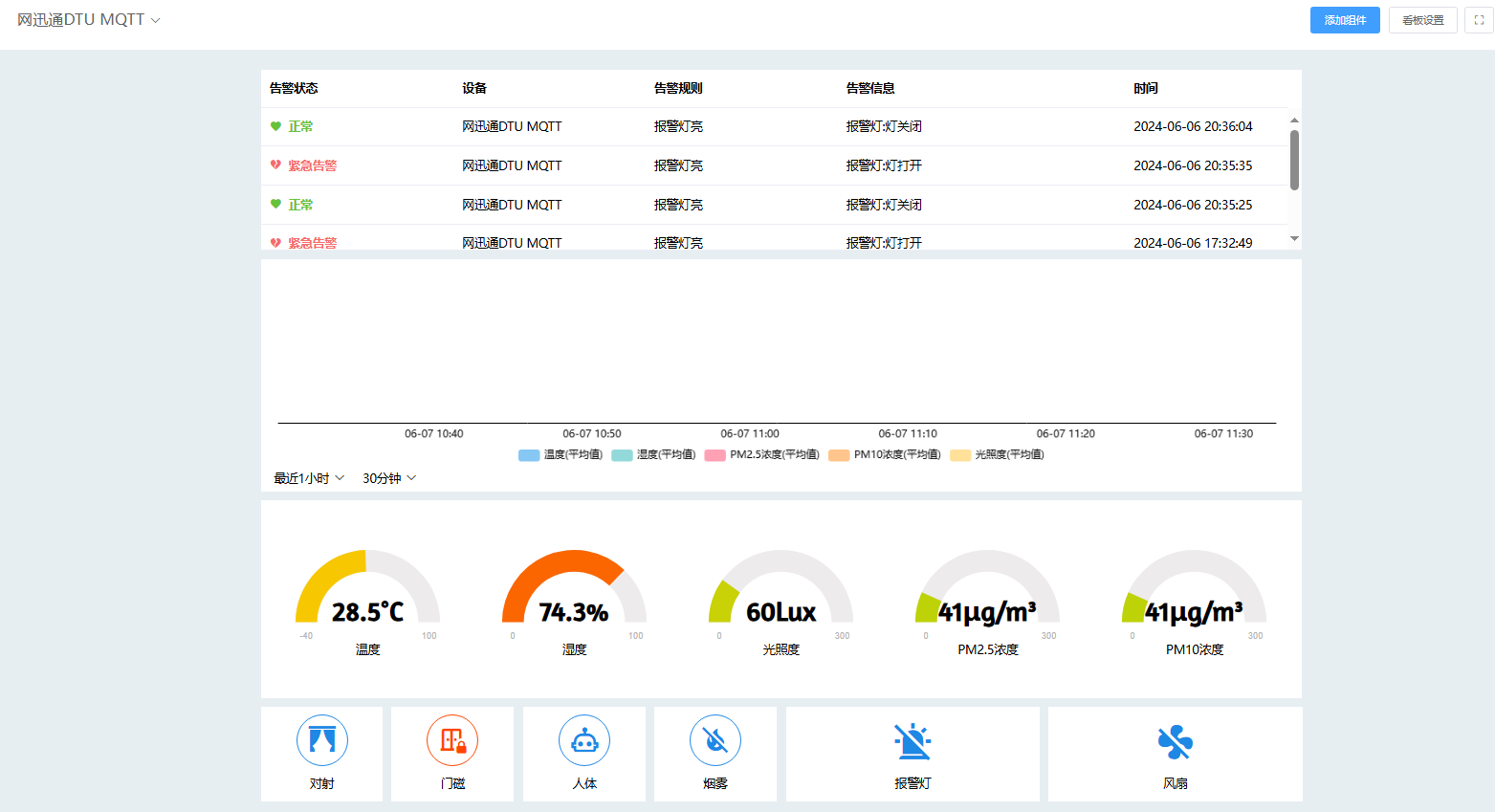

看板中放置我们需要的各种数据组件。如下图：

如果有更多组的 DTU 接入，可以在看板中放置更多的可视化组件，或者建立多个自定义看板。

看板支持全屏，以及共享链接，可以在一些支持浏览器的电视上打开看板，作为监控大屏。

具体的步骤请浏览：搭建可视化看板

生成用户APP

在 ThingsCloud 控制台上可以管理所有设备，除此之外，我们还可以给项目中的人员提供移动端的设备管理 App，通过 ThingsCloud 的零代码通用 App 设计工具，几分钟就可以生成支持多端运行的 App，包括 iOS、Android、微信小程序、Webh5 等。

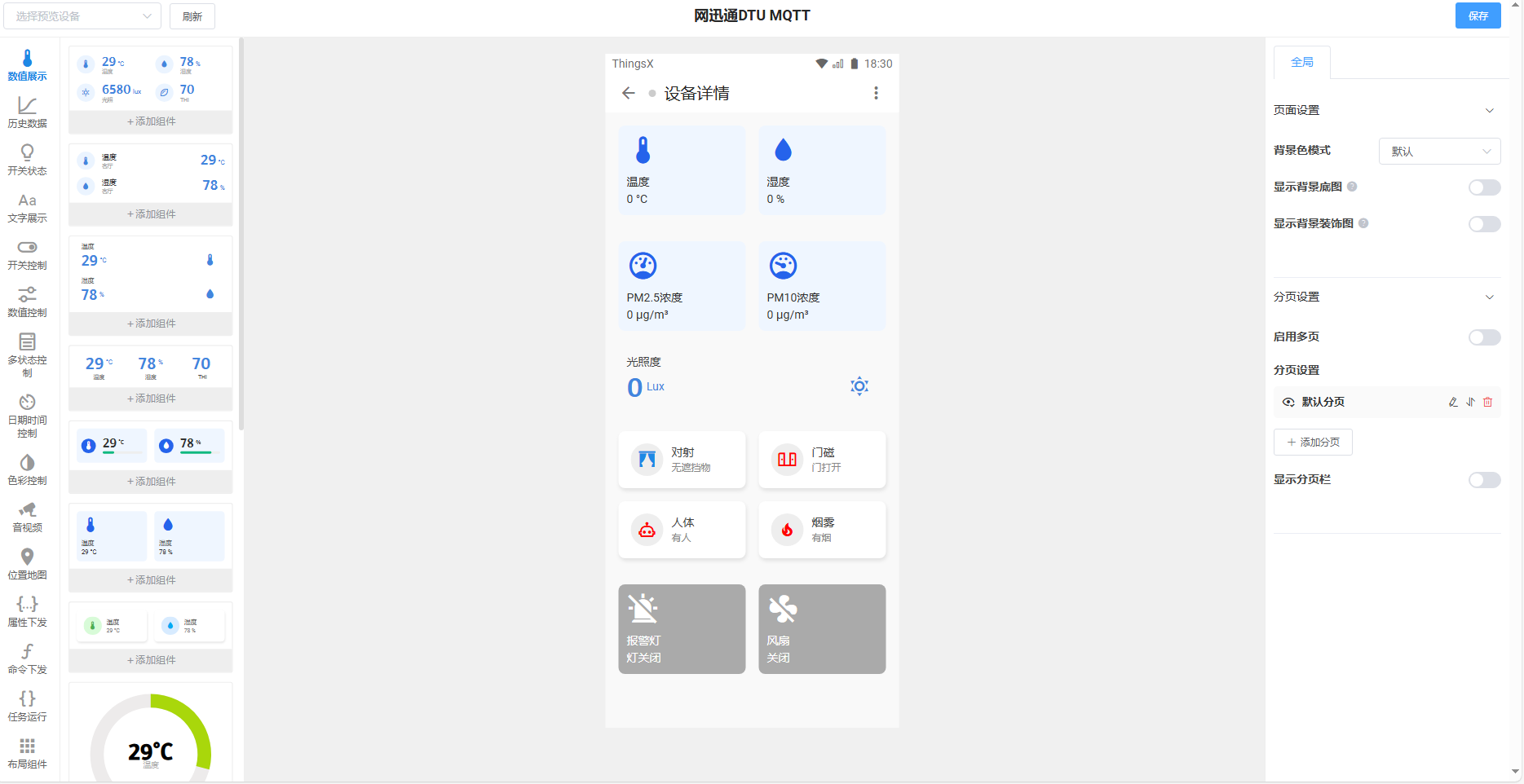

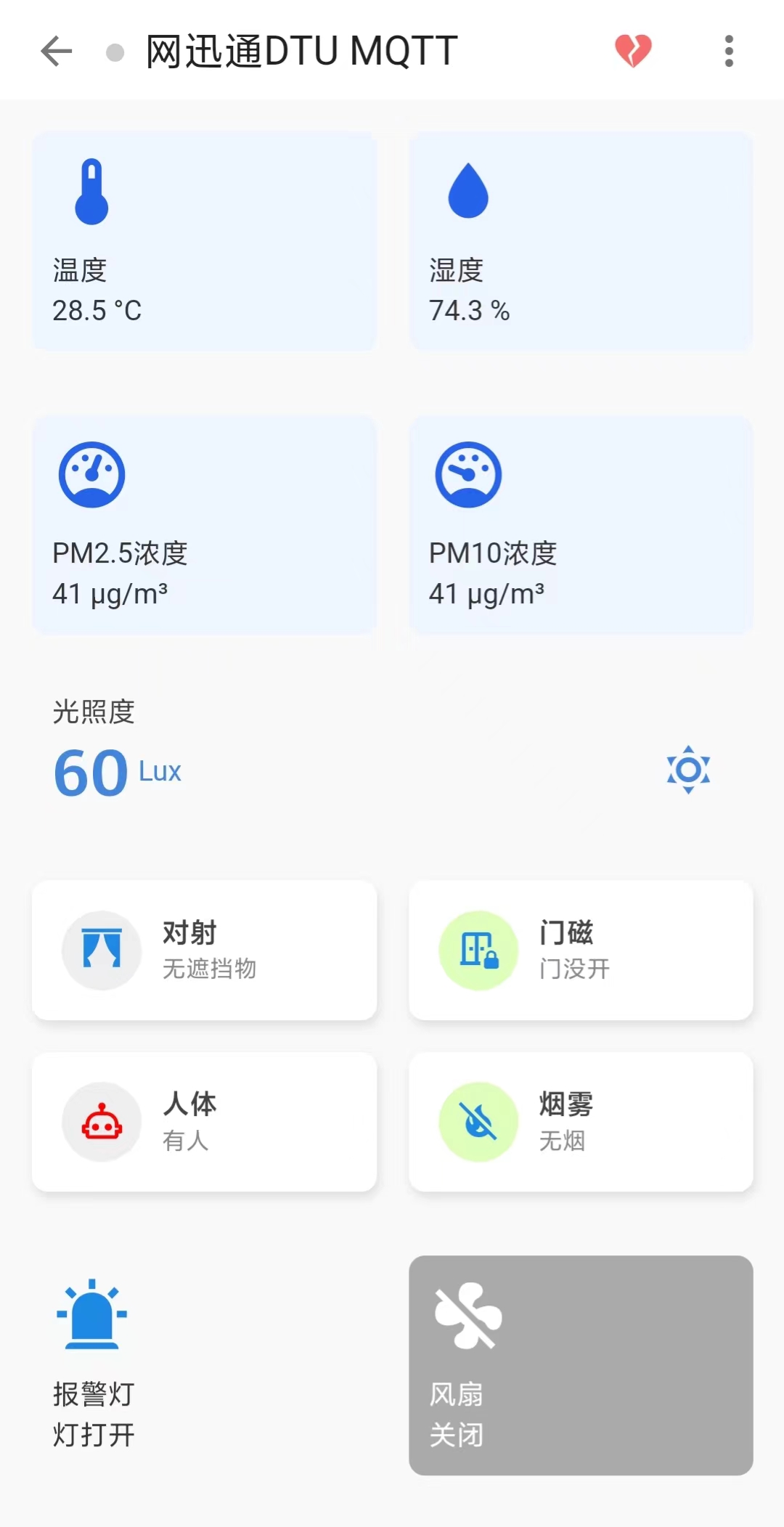

App 设计中主要对设备面板进行自定义设计，使用现成的组件像搭积木一样，放好位置并绑定数据即可。如下图：

关于用户通用 App 和用户账号管理的详细介绍，请浏览 通用用户应用 App。

这一篇我们介绍了网迅通 4G DTU 通过 MQTT透传方式接入 ThingsCloud 的详细步骤，将多个传感器数据采集到云平台，并生成自定义看板和 App。这些步骤也适用于其它厂商的支持 MQTT 透传的 DTU 产品。

如果您的物联网项目不是使用 DTU，而是自主开发单面机或嵌入式硬件产品，接入 ThingsCloud 也完全适用，详情请浏览 设备接入。
