这一次我们介绍的是来自网迅通公司的 网迅通GW56网关，它支持通过 MQTT 接入 ThingsCloud，在很多用户的物联网项目中运行非常稳定。

网迅通GW56网关在数据处理能力、实时性、安全性、离线工作能力、网络流量优化、低功耗、架构简化和易于部署等方面都具有显著的优势，支持MQTT，Modbus，PLC等通信协议，为物联网应用提供了强有力的支持。

我们以这台 HWXT-GW56网关为例，介绍接入 ThingsCloud 的步骤。

ThingsCloud 上的准备工作

我们使用可视化编程读取PLC数据上传到ThingsCloud 物联网平台，也可通过ThingsCloud 物联网平台进行反控。这里我们使用网关 的 MQTT 透传方式，准备工作只需要以下几步：

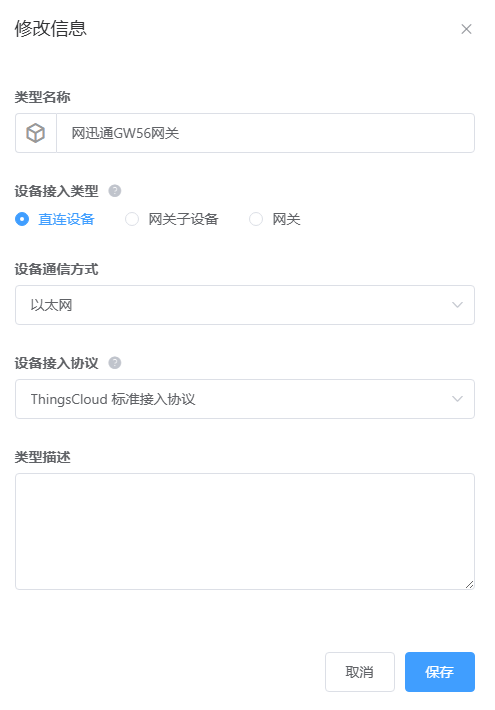

• 创建设备类型和设备。

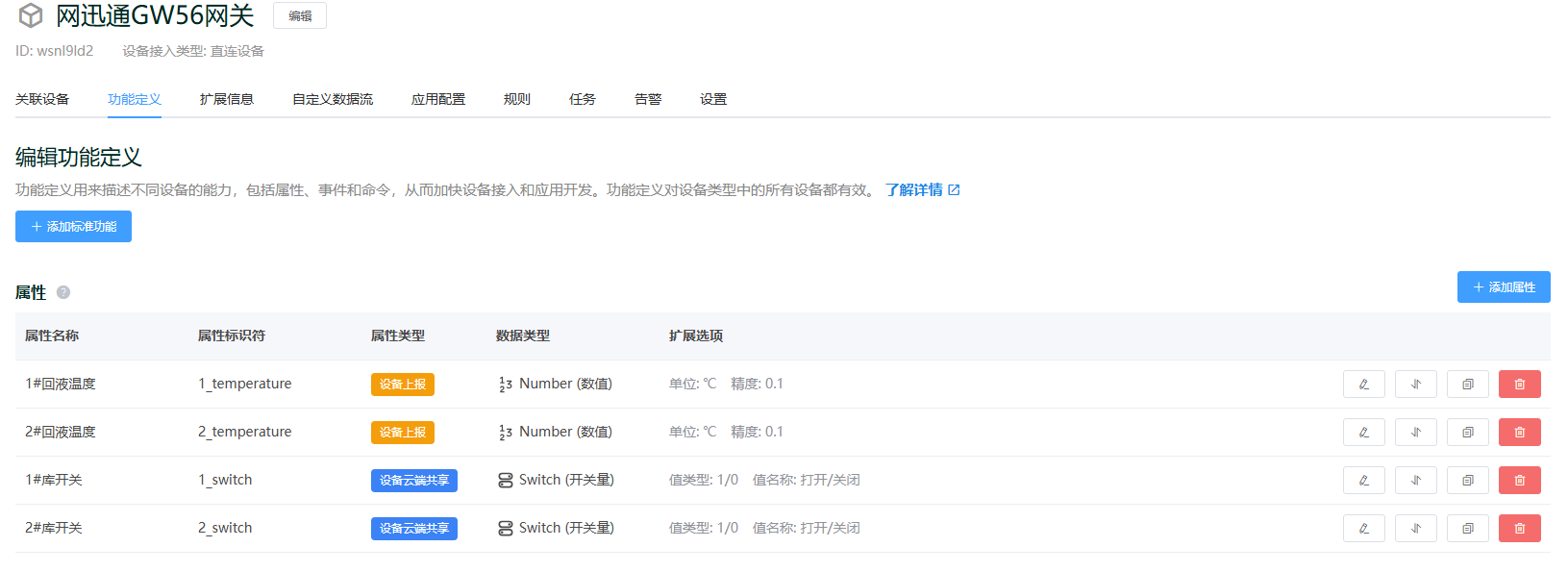

• 进入功能定义添加属性。



• 拿到设备的 MQTT 主机名、端口、证书。



具体的步骤请浏览： MQTT接入

可视化编程读取PLC上ThingsCloud 物联网平台准备工作

本次实验使用的是西门子S7-200 SMART

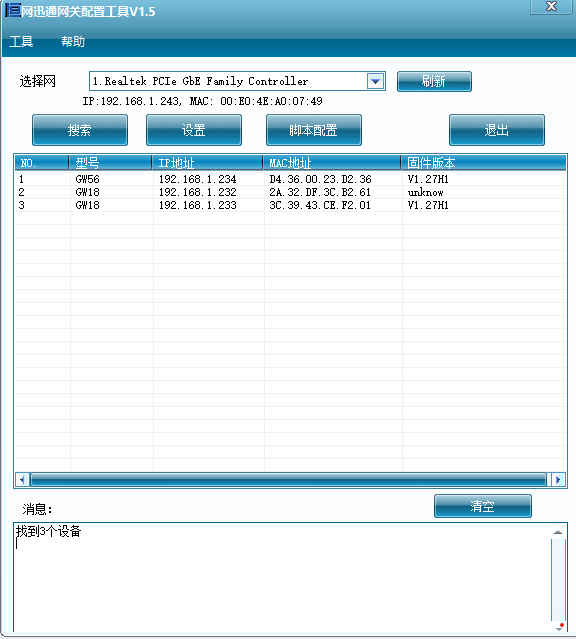

打开网关配置工具，搜索后，右键进入可视化编程（西门子 S7 PLC 的数据采集，可视化编程支持直接读取和写入 PLC 数据）。

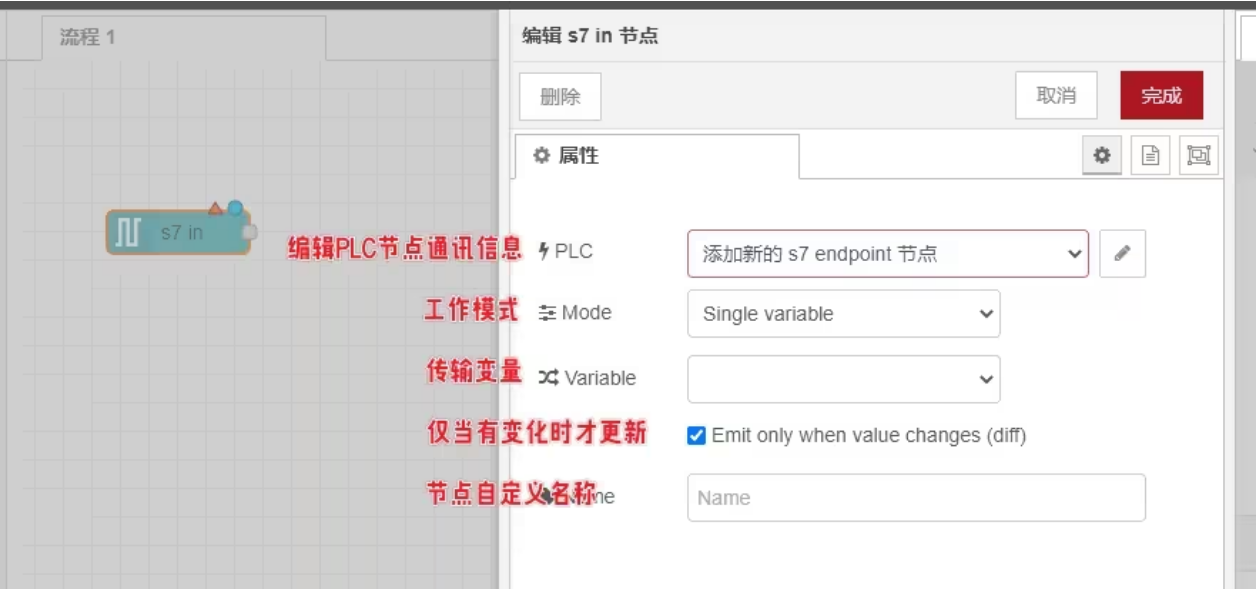

进入可视化编程后， 拉入S7 in节点，双击节点进行配置通信。

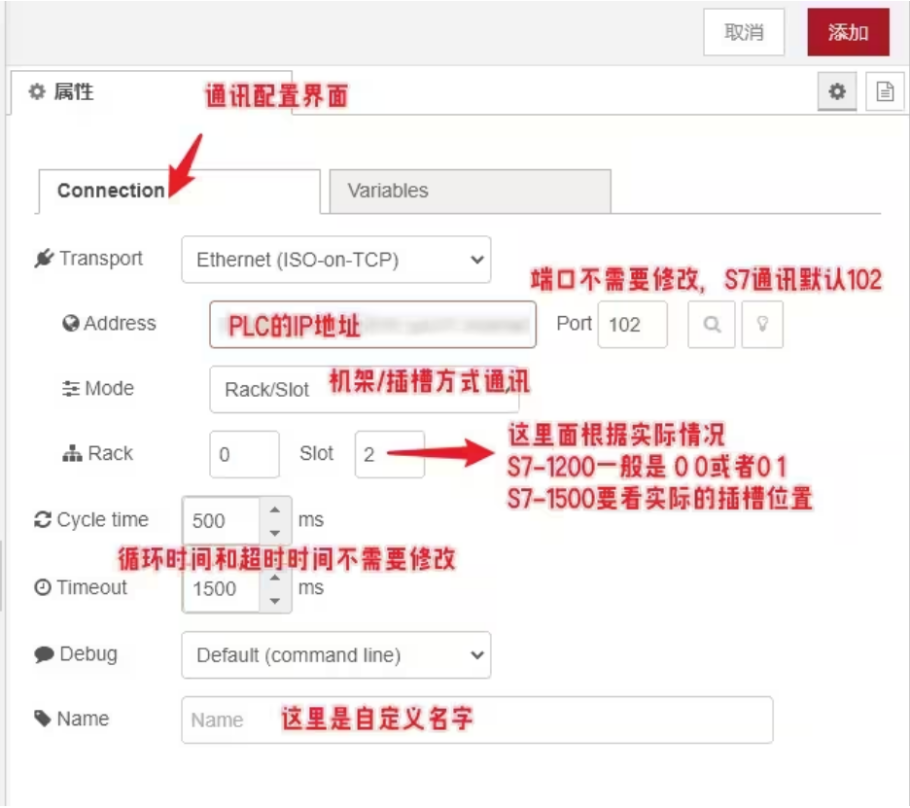

在通信节点配置框内，S7200 SMART PLC的配置与S7-1200配置稍有不同，这里需要按照图示配置即可进行通信

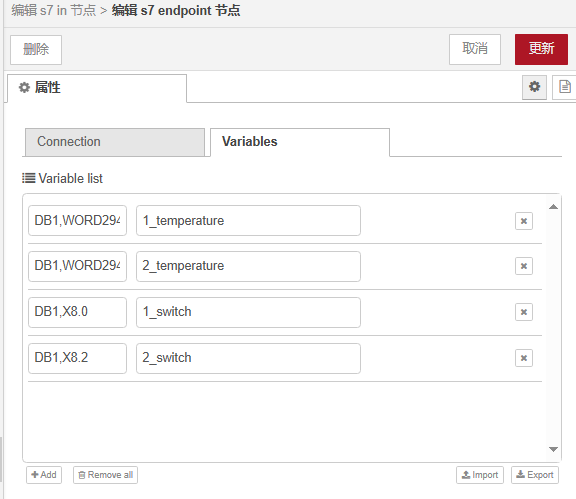

配置PLC变量,需要根据PLC变量的数据区域和偏移量判断读取。

添加的PLC变量：

• 1_temperature

• 2_temperature

• 1_switch

• 2_switch

具体变量填写请浏览：可视化编程 PLC

拉入MQTT in订阅节点，接收S7 in节点的数据。

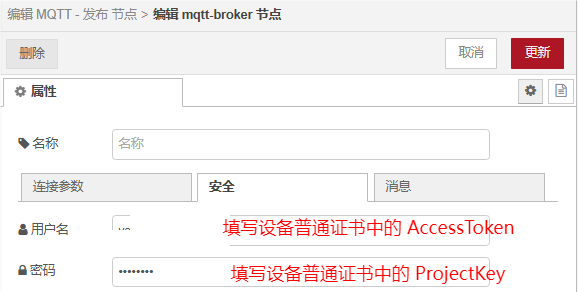

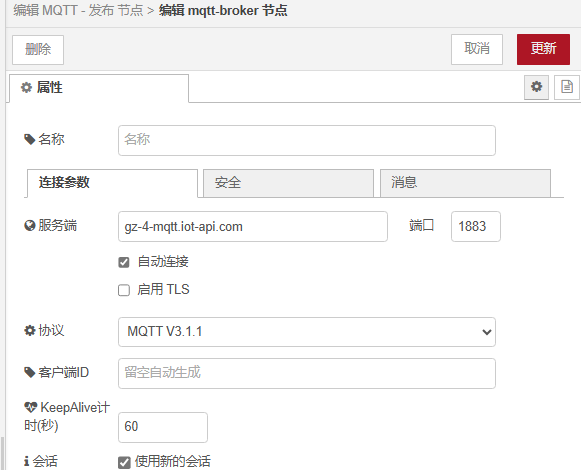

MQTT in通信节点配置和MQTT out通信节点配置只需要填写以下几个部分：

• 目标地址：填写 MQTT 主机名

• 目标端口：填写 MQTT 端口

• 设备账号：填写设备普通证书中的 AccessToken

• 设备密码：填写设备普通证书中的 ProjectKey

• 订阅主题：订阅Topic（设备订阅云平台下发数据），本例中是 attributes/push，请以您实际创建的为准。

• 发布主题：发布 Topic（设备推送数据到云平台），本例中是 attributes，请以您实际创建的为准。





  对云平台下发的数据进行判断，因为云平台下发的是一串JSON数据，将JSON数据的结果解析出来。

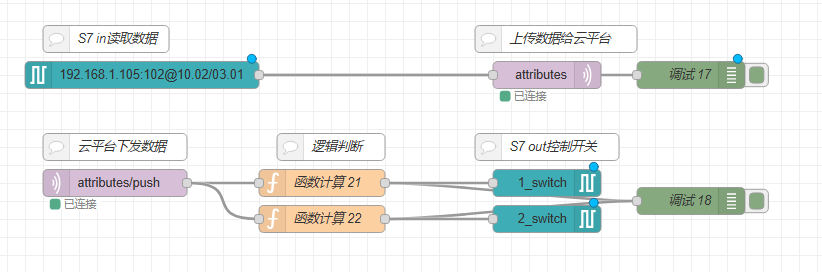

  最终接入节点



在ThingsCloud控制台查看数据

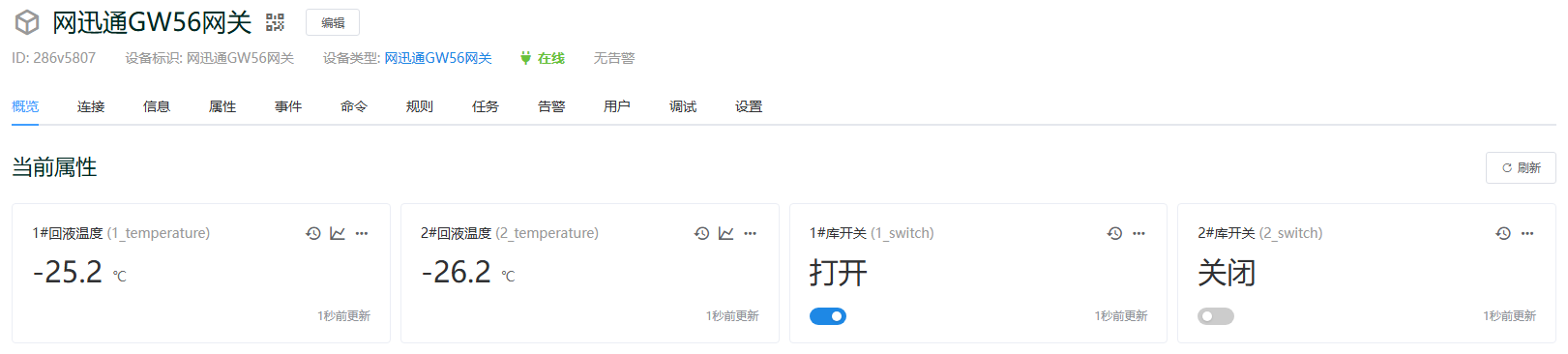

Node-red部署后，进入设备，可以看到设备的多个属性，每个属性对应一个采集数值，我们可以看到当前最新数值，也可以查看历史数值和时序曲线图。如下图：

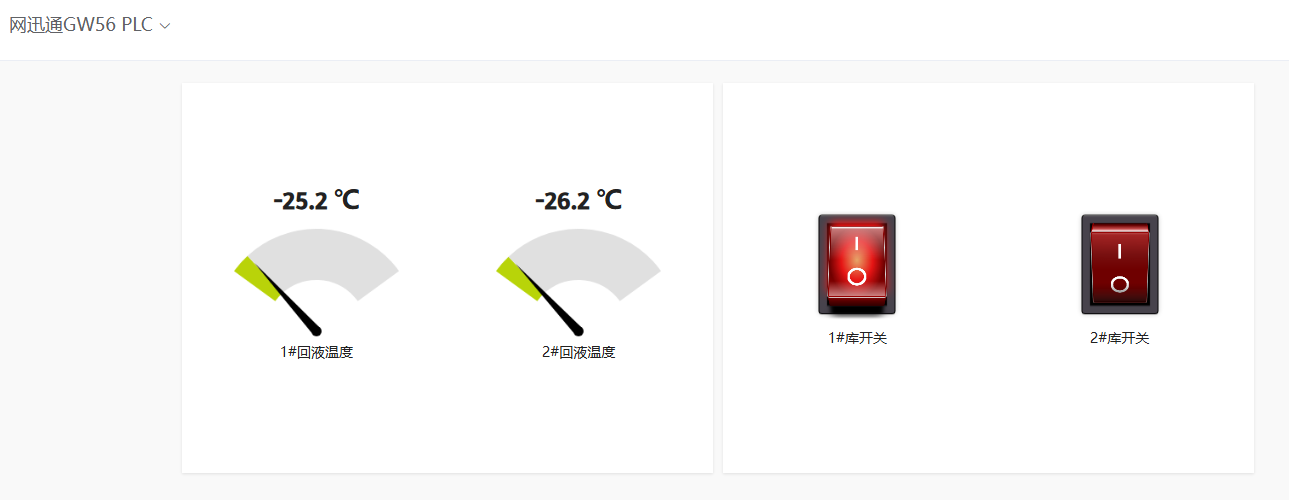

搭建可视化看板实时监测数据

看板中放置我们需要的各种数据组件。如下图：

如果有更多组的设备接入，可以在看板中放置更多的可视化组件，或者建立多个自定义看板。

看板支持全屏，以及共享链接，可以在一些支持浏览器的电视上打开看板，作为监控大屏。

具体的步骤请浏览：搭建可视化看板

生成用户APP

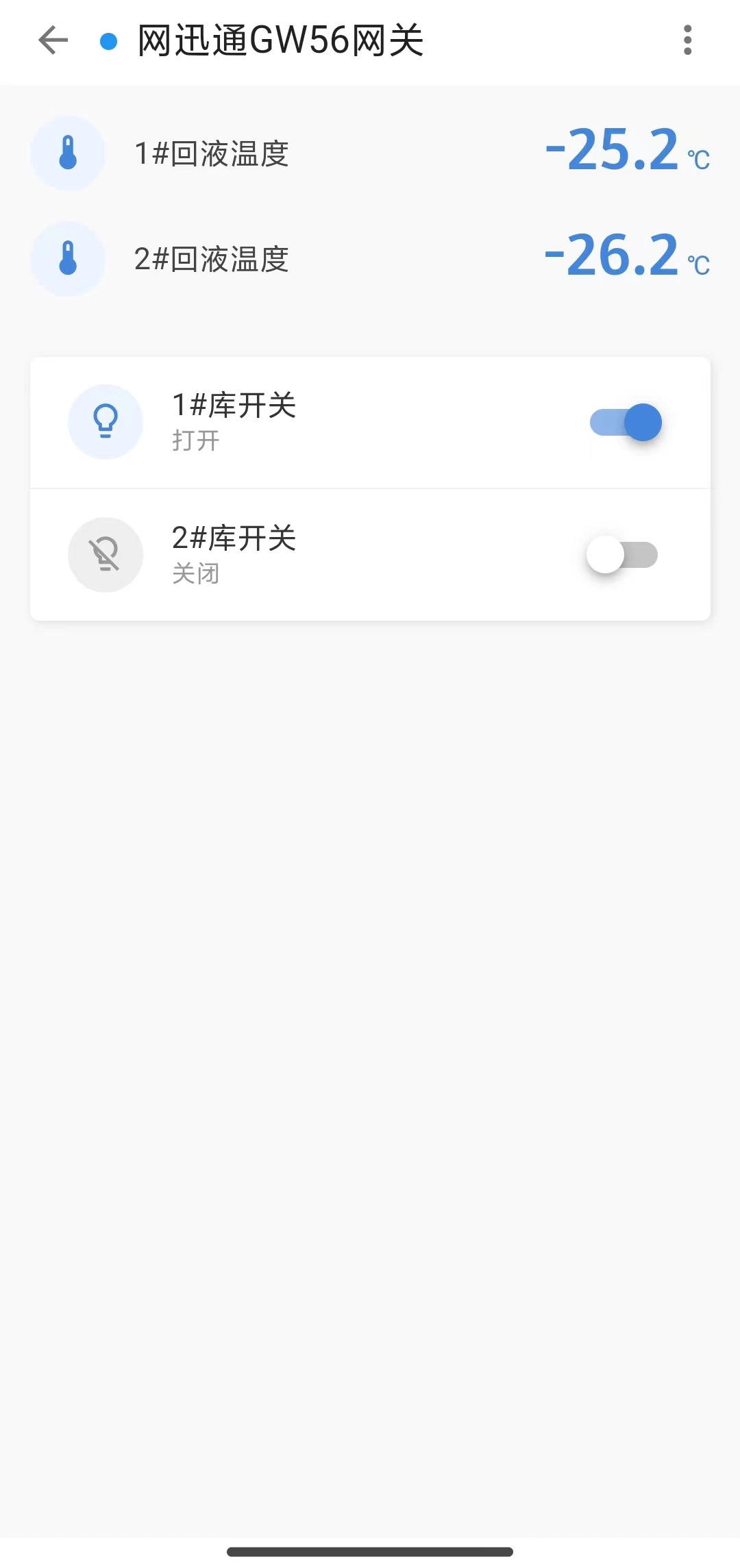

在 ThingsCloud 控制台上可以管理所有设备，除此之外，我们还可以给项目中的人员提供移动端的设备管理 App，通过 ThingsCloud 的零代码通用 App 设计工具，几分钟就可以生成支持多端运行的 App，包括 iOS、Android、微信小程序、Webh5 等。

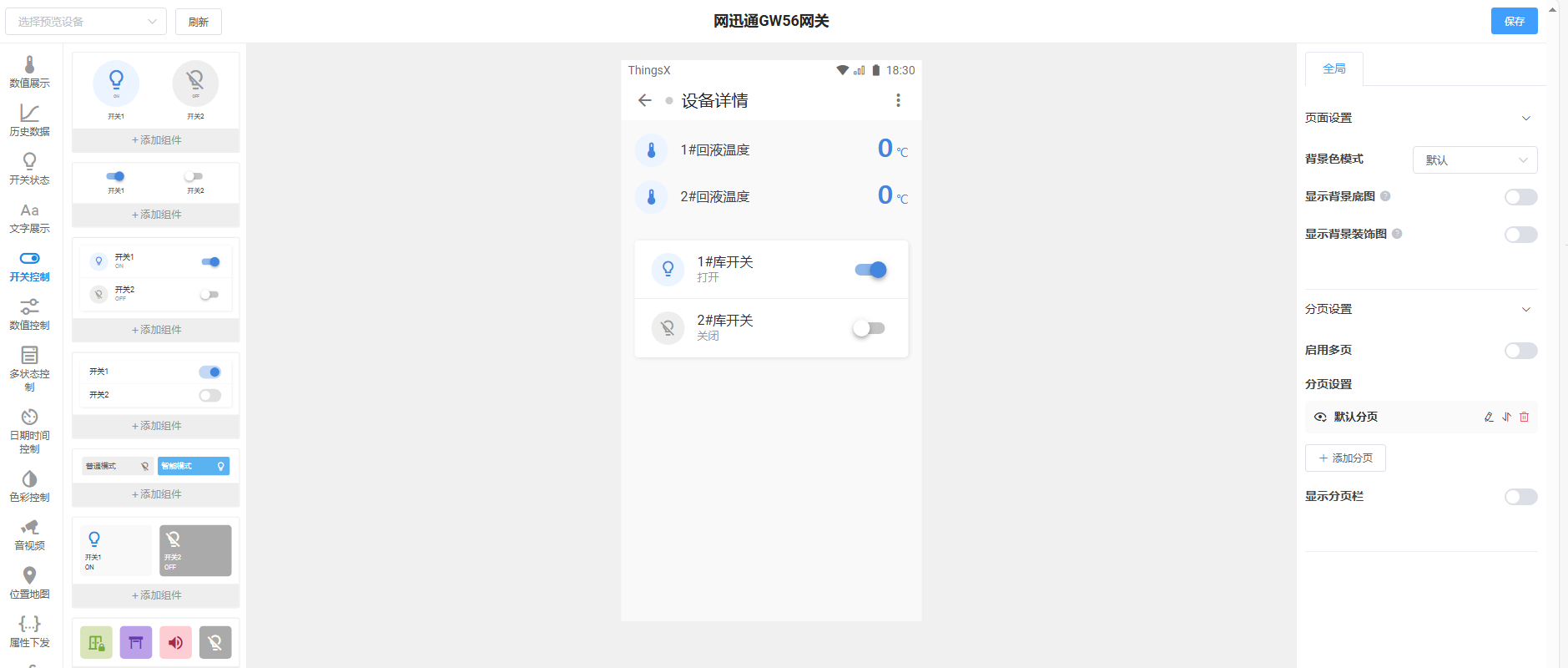

App 设计中主要对设备面板进行自定义设计，使用现成的组件像搭积木一样，放好位置并绑定数据即可。如下图：

关于用户通用 App 和用户账号管理的详细介绍，请浏览 通用用户应用 App。

这一篇我们介绍了网迅通 GW56 网关的可视化编程功能 通过 MQTT透传方式接入 ThingsCloud 的详细步骤，将多个传感器数据采集到云平台，并生成自定义看板和 App。

如果您的物联网项目不是使用 网关，而是自主开发单面机或嵌入式硬件产品，接入 ThingsCloud 也完全适用，详情请浏览 设备接入。
